Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Output analog | 4; mode isokron |
| Rentang output, tegangan | 0 hingga 10 V; 1 V hingga 5 V; -10 V hingga +10 V |
| Rentang output, arus | 0 hingga 20 mA; -20 mA hingga +20 mA; 4 mA hingga 20 mA |
| Resolusi per kanal | 16 bit |
| Waktu konversi | 200 μs per kanal; 640 μs dalam mode isokron |
| Tegangan beban nominal L+ | 24 V DC |
| Konektor depan yang diperlukan | 20-pin |
Fitur Utama
- 4 output analog terisolasi: Modul ini memiliki 4 output analog, dengan pemisahan potensial antar kanal.
- Rentang output yang didukung: Rentang tegangan: 0 hingga 10 V, 1 V hingga 5 V, dan -10 V hingga +10 V. Rentang arus: 0 hingga 20 mA, -20 mA hingga +20 mA, dan 4 mA hingga 20 mA.
- Resolusi 16 bit: Resolusi dengan overrange, termasuk tanda, maksimum 16 bit per kanal.
- Mode isokron: Mode isokron didukung; waktu konversi 200 μs per kanal dan 640 μs dalam mode isokron.
- Diagnostik dan isolasi: Diagnostik, nilai pengganti yang dapat diparameterkan, alarm diagnostik, informasi diagnostik yang dapat dibaca, dan LED kesalahan grup SF merah didukung. Isolasi diuji dengan 1 500 V DC.

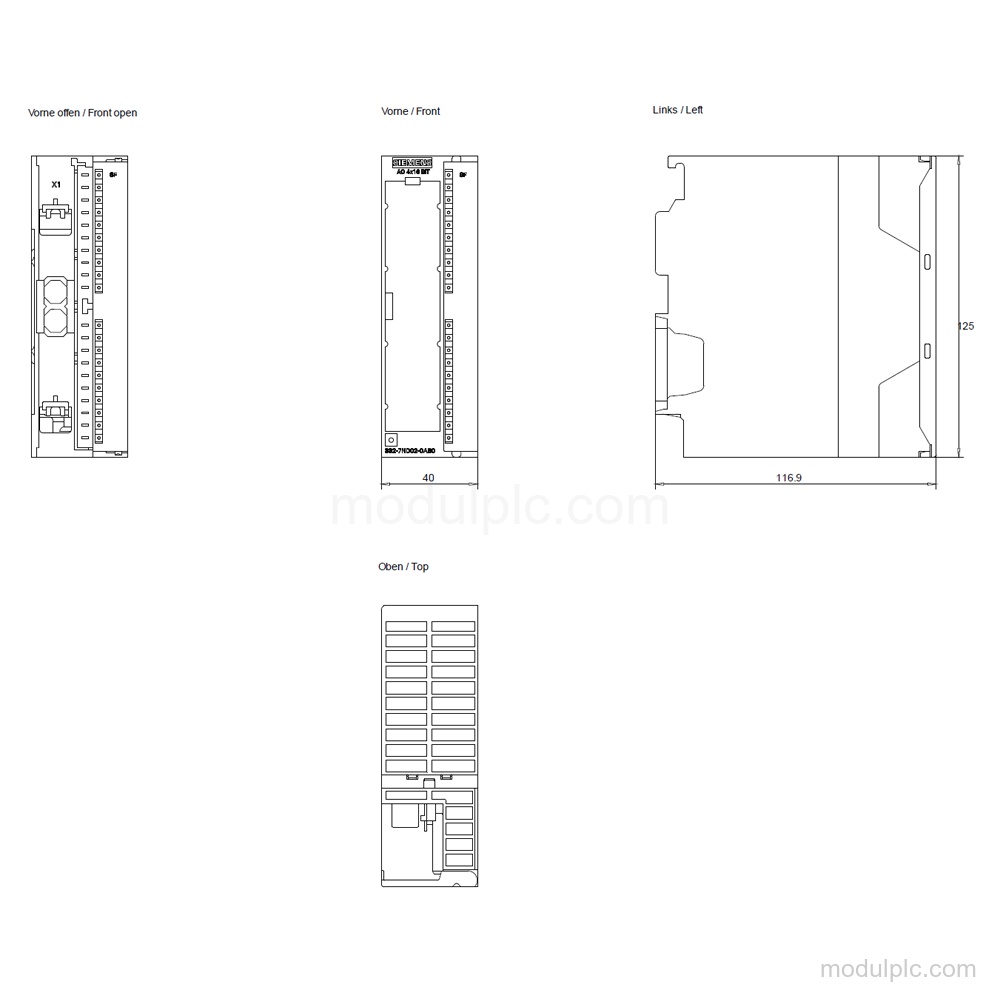

- Koneksi 20-pin: Konektor depan yang diperlukan adalah 20-pin. Dimensinya lebar 40 mm, tinggi 125 mm, dan kedalaman 117 mm; berat sekitar 220 g.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah output analog pada 6ES7332-7ND02-0AB0?
Modul ini memiliki 4 output analog dengan pemisahan potensial antar kanal.
2. Rentang output apa yang didukung modul ini?
Rentang tegangan adalah 0 hingga 10 V, 1 V hingga 5 V, dan -10 V hingga +10 V. Rentang arus adalah 0 hingga 20 mA, -20 mA hingga +20 mA, dan 4 mA hingga 20 mA.
3. Berapa resolusi dan waktu konversinya?
Resolusi dengan overrange, termasuk tanda, maksimum 16 bit per kanal. Waktu konversi adalah 200 μs per kanal dan 640 μs dalam mode isokron.
4. Detail konektor dan catu apa yang perlu diverifikasi sebelum inquiry?
Konektor depan yang diperlukan adalah 20-pin, dan tegangan beban nominal L+ adalah 24 V DC.
