Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Kanal input analog | 6 |
| Jenis input yang didukung | Tegangan dan termokopel |
| Jenis termokopel | B, C, E, J, K, L, N, R, S, T, U, TXK/TXK(L) menurut GOST |
| Rentang input tegangan | -1 V hingga +1 V; -250 mV hingga +250 mV; -50 mV hingga +50 mV; -500 mV hingga +500 mV; -80 mV hingga +80 mV |
| Resolusi | 16 bit; Two's complement |
| Waktu konversi dasar | 30 / 50 / 60 / 300 ms |
| Tegangan beban L+ | Nilai terukur 24 V DC |
| Konektor depan yang diperlukan | 40-pin |
| Tegangan uji isolasi | 2 500 V DC |
| Siklus hidup produk | Produk dihentikan |
Aplikasi
- Pengukuran termokopel: Mengukur sinyal dari termokopel tipe B, C, E, J, K, L, N, R, S, T, U, dan TXK/TXK(L) yang didukung menurut GOST.
- Pengukuran tegangan: Mengukur rentang input tegangan yang didukung, termasuk -1 V hingga +1 V, -250 mV hingga +250 mV, -50 mV hingga +50 mV, -500 mV hingga +500 mV, dan -80 mV hingga +80 mV.
- Diagnostik kanal: Menyediakan alarm diagnostik per kanal, alarm nilai batas, interupsi perangkat keras, dan informasi diagnostik yang dapat dibaca.
Fitur Utama
- Enam kanal input analog terisolasi: Memiliki 6 kanal input analog dengan pemisahan potensial antarkanal, dalam grup berisi 1 kanal, serta antara kanal dan bus backplane dan catu daya elektronik.
- Sinyal termokopel dan tegangan: Mendukung termokopel tipe B, C, E, J, K, L, N, R, S, T, U, dan TXK/TXK(L) menurut GOST, serta rentang tegangan termasuk -1 V hingga +1 V, -250 mV hingga +250 mV, -50 mV hingga +50 mV, -500 mV hingga +500 mV, dan -80 mV hingga +80 mV.
- Resolusi konversi 16 bit: Memberikan resolusi maksimum 16 bit dengan overrange, termasuk tanda, menggunakan Two's complement.
- Waktu dan kompensasi yang dapat diparameterkan: Memiliki waktu integrasi yang dapat diparameterkan, waktu konversi dasar 30 / 50 / 60 / 300 ms, serta opsi kompensasi temperatur termasuk kompensasi internal dan eksternal dengan Pt100.
- Diagnostik dan alarm: Menyediakan diagnostik yang dapat diparameterkan, alarm diagnostik per kanal, alarm nilai batas dan interupsi perangkat keras yang dapat diparameterkan, informasi diagnostik yang dapat dibaca, serta LED kesalahan grup SF merah.

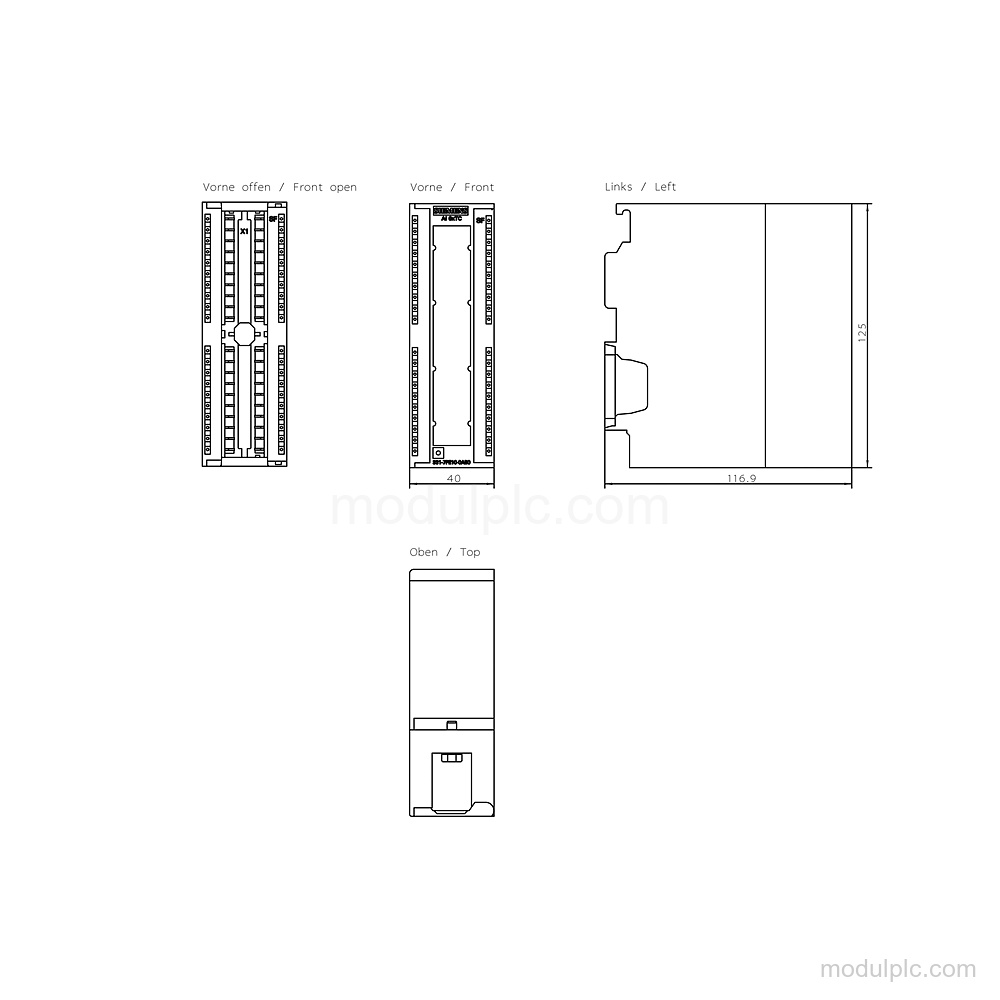

- Catu 24 V dan koneksi 40-pin: Menggunakan tegangan beban L+ terukur 24 V DC, memiliki perlindungan polaritas terbalik, dan memerlukan konektor depan 40-pin. Dimensinya 40 mm × 125 mm × 120 mm.
