Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Kanal output digital | 8 |
| Tegangan beban | 230 V; 120/230 V AC |
| Rentang tegangan beban yang diizinkan | 79 V hingga 264 V |
| Arus output nominal, sinyal "1" | 2 A |
| Arus output, 0 hingga 40 °C | 10 mA hingga 2 A |
| Arus output, 40 hingga 60 °C | 10 mA hingga 1 A |
| Kehilangan daya tipikal | 8.6 W |
| Konektor depan yang diperlukan | 40-pin |
| Pemisahan potensial kanal | Ya; dalam grup berisi 1 |
| Pemisahan potensial bus backplane | Ya; optokopler |
| Diagnosis | Ya; dapat diparameterkan |
Aplikasi
- Kontrol output digital: Modul menyediakan 8 output digital terisolasi dan dapat mengontrol input digital.
Fitur Utama
- Output digital terisolasi: Menyediakan 8 output digital untuk 120/230 V AC, dengan pemisahan potensial antar-kanal serta antara kanal dan bus backplane menggunakan optokopler.
- Arus output: Arus output nominal untuk sinyal "1" adalah 2 A. Nilai maksimum yang diizinkan adalah 2 A pada 0 hingga 40 °C dan 1 A pada 40 hingga 60 °C.
- Catu dan kehilangan daya: Tegangan beban adalah 230 V; rentang AC yang diizinkan adalah 79 V hingga 264 V. Kehilangan daya tipikal adalah 8.6 W.
- Diagnosis: Diagnosis dan alarm diagnosis yang dapat diparameterkan tersedia. LED kesalahan grup SF merah dan indikator status output digital hijau tersedia.

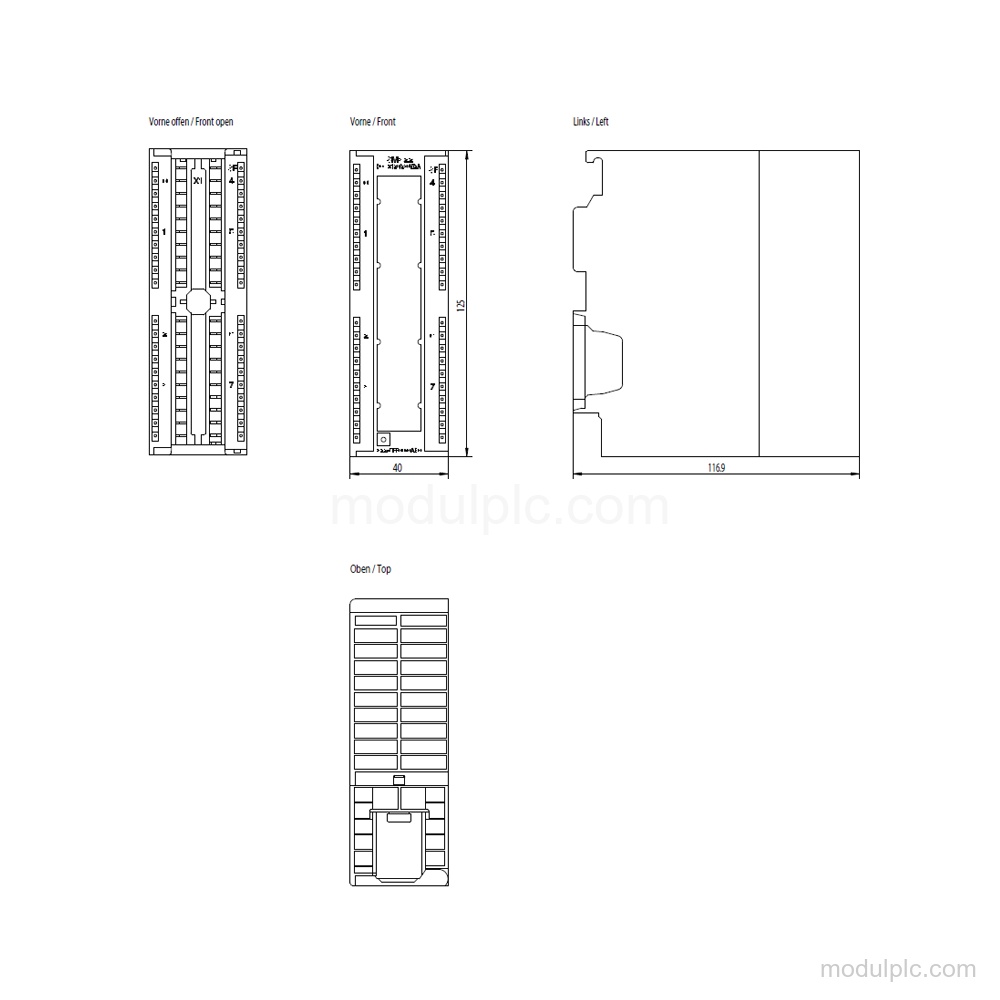

- Koneksi dan dimensi: Konektor depan 40-pin diperlukan. Dimensi adalah lebar 40 mm, tinggi 125 mm, dan kedalaman 120 mm; berat sekitar 275 g.
- Perlindungan dan switching: Perlindungan hubung singkat harus disediakan secara eksternal dengan sekering respons cepat 3.15 A / 250 V. Frekuensi switching maksimum adalah 10 Hz dengan beban resistif dan 0.5 Hz dengan beban induktif.
Pertanyaan yang Sering Diajukan
1. Berapa banyak output digital yang dimiliki Siemens 6ES7322-5FF00-0AB0?
Modul ini memiliki 8 output digital.
2. Berapa tegangan beban dan arus output yang didukung 6ES7322-5FF00-0AB0?
Tegangan beban adalah 230 V; 120/230 V AC. Arus output nominal untuk sinyal "1" adalah 2 A.
3. Konektor apa yang diperlukan untuk modul ini?
Konektor depan 40-pin diperlukan.
4. Apakah modul ini menyediakan diagnosis?
Ya. Diagnosis dan alarm diagnosis dapat diparameterkan, dengan LED kesalahan grup SF merah dan indikator status output digital hijau.
5. Apakah perlindungan hubung singkat sudah termasuk?
Perlindungan hubung singkat harus disediakan secara eksternal dengan sekering respons cepat 3.15 A / 250 V.
