Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Output digital | 8; Relai |
| Tegangan beban nominal L+ | 24 V |
| Arus output nominal untuk sinyal "1" | 2 A |
| Arus beban minimum untuk sinyal "1" | 5 mA |
| Konektor depan yang diperlukan | 20-pin |
| Isolasi output terhadap backplane | Ya; Optokopler |
| Frekuensi switching maksimum dengan beban resistif | 2 Hz |
Aplikasi
- Switching output digital: Output relai mengendalikan beban digital dan dapat mengendalikan input digital.
- Kontrol beban redundan: Dua output dapat diparalelkan untuk kontrol redundan suatu beban.
Fitur Utama
- Output digital relai: Modul ini memiliki 8 output digital relai dengan pemisahan potensial antarkanal dalam kelompok yang terdiri dari 2 kanal.
- Arus output: Arus output nominal untuk sinyal "1" adalah 2 A, dengan arus beban minimum 5 mA.
- Tegangan catu daya: Tegangan beban nominal L+ adalah 24 V DC; arus input dari L+, maksimum, adalah 160 mA.
- Isolasi: Output digital memiliki pemisahan potensial dari bus backplane melalui optokopler; isolasi diuji dengan 1 500 V AC.
- Frekuensi switching: Frekuensi switching maksimum adalah 2 Hz dengan beban resistif dan 0.5 Hz dengan beban induktif.

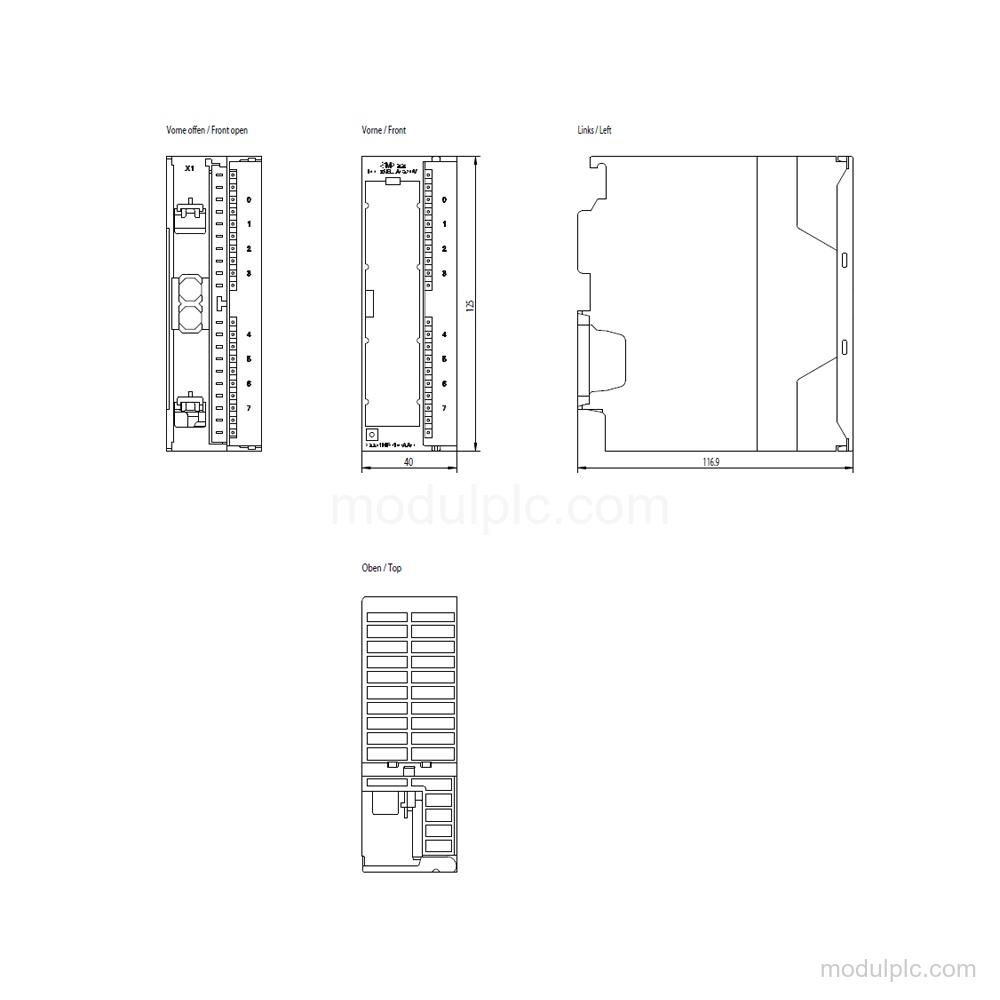

- Koneksi dan dimensi: Konektor depan 20-pin diperlukan. Dimensinya adalah lebar 40 mm, tinggi 125 mm, dan kedalaman 120 mm.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah output relai pada 6ES7322-1HF01-0AA0?
Modul ini memiliki 8 output digital relai.
2. Berapa nilai catu daya dan arus output modul ini?
Tegangan beban nominal L+ adalah 24 V DC. Arus output nominal untuk sinyal "1" adalah 2 A, dan arus beban minimum adalah 5 mA.
3. Konektor apa yang diperlukan untuk modul ini?
Konektor depan 20-pin diperlukan.
