Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis modul | Output digital SM 322 SIMATIC S7-300 |
| Output digital | 16 DO terisolasi |
| Tegangan beban AC nominal | 230 V; 120/230 V AC |
| Tegangan beban AC yang diizinkan | 79 V hingga 264 V |
| Arus output nominal untuk sinyal "1" | 1 A |
| Arus output untuk sinyal "1" pada 0 hingga 40 °C | 10 mA hingga 1 A |
| Arus output untuk sinyal "1" pada 40 hingga 60 °C | 10 mA hingga 0,5 A |
| Konektor depan yang diperlukan | 20-pin |
| Pemisahan potensial | Antarkanal dalam grup berisi 8; antara kanal dan bus backplane dengan optokopler |
Aplikasi
- Kontrol output digital: Mengontrol input digital dan beban melalui 16 output digitalnya.
- Kontrol beban redundan: Mendukung kontrol redundan atas beban menggunakan output dari grup yang sama.
Fitur Utama
- Output digital: 16 output digital terisolasi dengan pemisahan potensial dalam grup berisi 8.
- Tegangan beban: Tegangan beban AC nominal: 230 V; rentang yang diizinkan: 79 V hingga 264 V.
- Arus output: Arus output sinyal "1": nilai nominal 1 A; 10 mA hingga 1 A pada 0 hingga 40 °C dan 10 mA hingga 0,5 A pada 40 hingga 60 °C.
- Proteksi dan diagnostik: Proteksi hubung singkat dengan sekering 8 A, 250 V per grup; diagnostik menunjukkan sekering putus, dengan LED FSG dan SF.

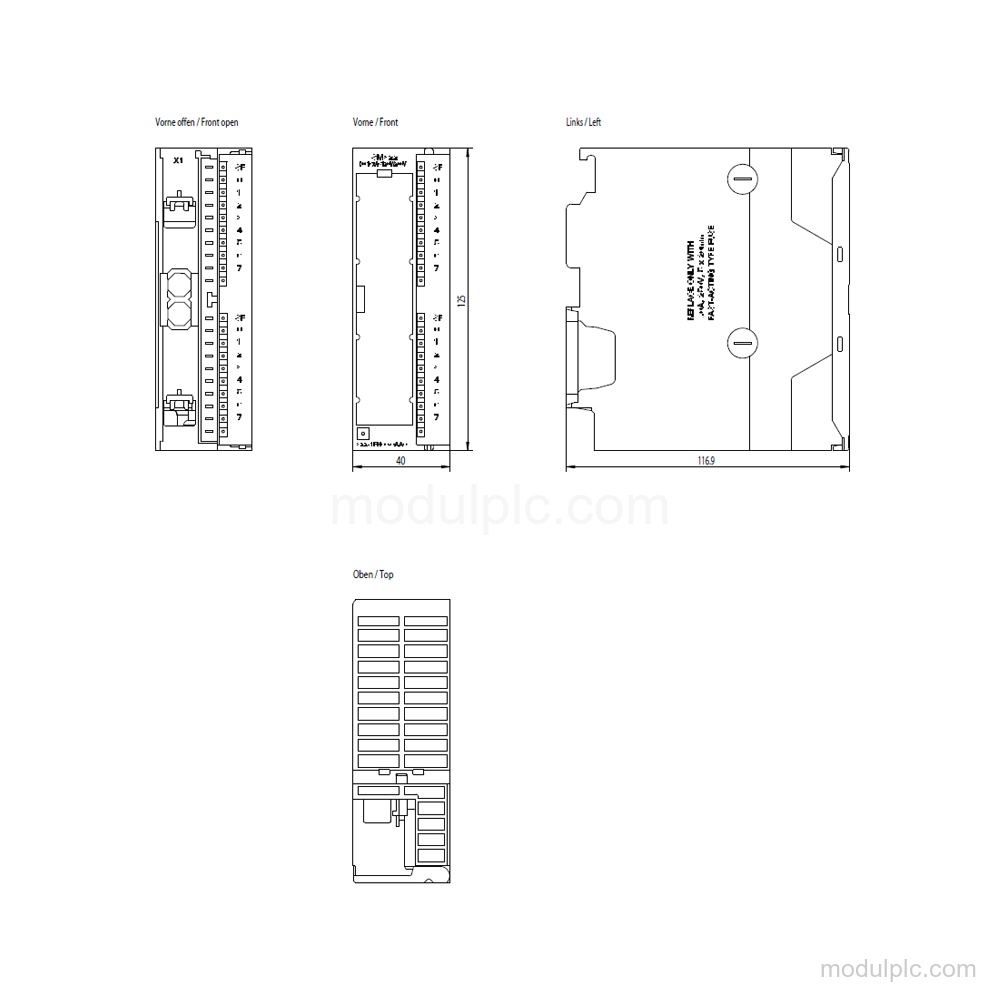

- Koneksi dan dimensi: Konektor depan 20-pin diperlukan; dimensinya lebar 40 mm, tinggi 125 mm, dan kedalaman 120 mm.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah output digital Siemens 6ES7322-1FH00-0AA0?
Modul ini memiliki 16 output digital terisolasi, dengan pemisahan potensial antarkanal dalam grup berisi 8.
2. Tegangan beban apa yang didukung 6ES7322-1FH00-0AA0?
Tegangan beban AC nominalnya 230 V, dengan rentang yang diizinkan 79 V hingga 264 V.
3. Berapa arus output yang tersedia untuk sinyal "1"?
Nilai nominalnya 1 A. Rentang yang diizinkan adalah 10 mA hingga 1 A pada 0 hingga 40 °C dan 10 mA hingga 0,5 A pada 40 hingga 60 °C.
4. Konektor apa yang diperlukan untuk modul ini?
Konektor depan 20-pin diperlukan.
