Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Kanal output digital | 8 |
| Tegangan beban nominal | 48 V |
| Rentang tegangan beban yang diizinkan | 48 V DC hingga 125 V DC |
| Arus output nominal | 1.5 A |
| Arus beban minimum output sinyal "1" | 10 mA |
| Arus lonjakan yang diizinkan untuk output sinyal "1" | 3 A selama 10 ms |
| Penundaan output dengan beban resistif, "0" ke "1" | maks. 2 ms |
| Penundaan output dengan beban resistif, "1" ke "0" | maks. 15 ms |
| Konektor depan | 20-pin |
Aplikasi
- Kontrol output digital: Mengontrol input digital.
Fitur Utama
- Output digital: 8 output digital terisolasi dengan arus output nominal 1.5 A untuk sinyal "1".
- Tegangan beban: Tegangan beban nominal: 48 V; rentang yang diizinkan: 48 V DC hingga 125 V DC.
- Perlindungan output: Perlindungan hubung singkat elektronik dan perlindungan polaritas terbalik melalui sekring.

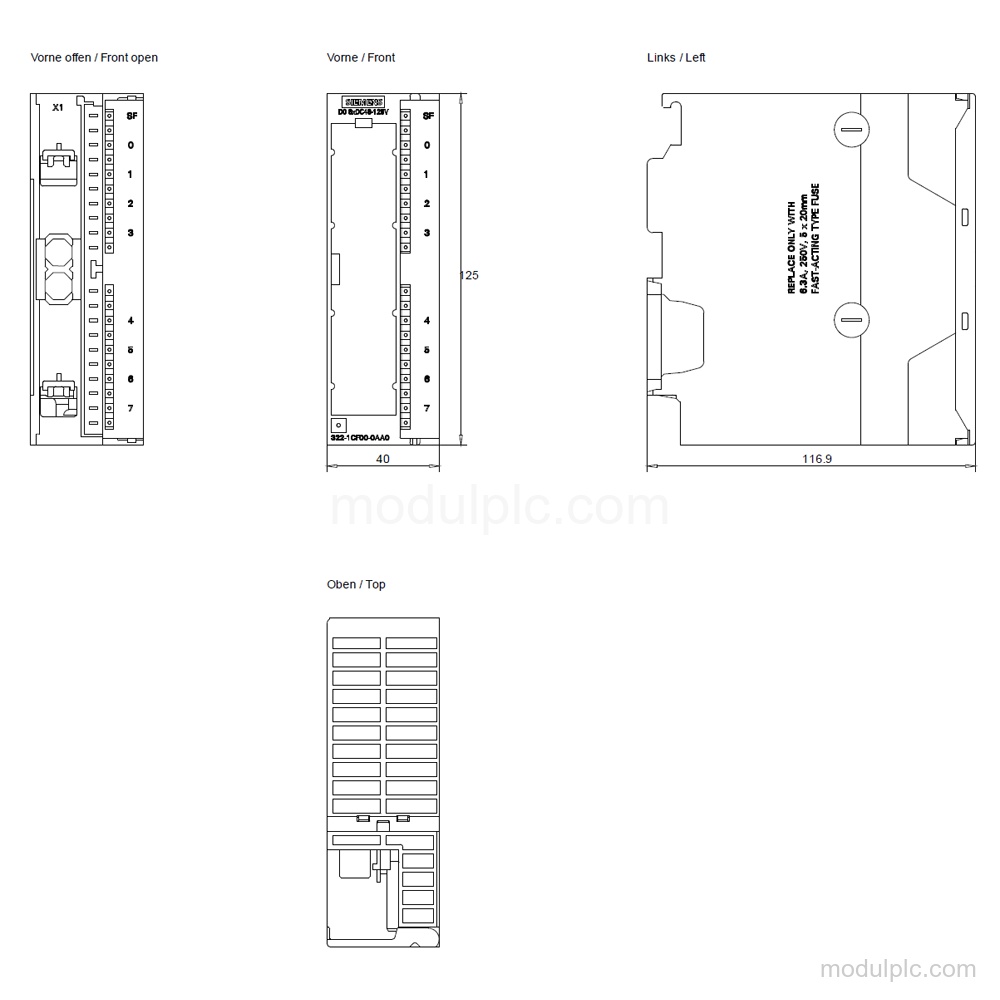

- Koneksi dan dimensi: Memerlukan konektor depan 20-pin; dimensi 40 mm × 125 mm × 120 mm.
- Isolasi output: Output digital terpisah secara listrik antarkanal dalam kelompok yang terdiri dari 4 dan dari bus backplane melalui optokopler.
- Siklus hidup produk: Produk dihentikan.
Pertanyaan yang Sering Diajukan
1. Berapa banyak output digital yang dimiliki 6ES7322-1CF00-0AA0?
Modul ini memiliki 8 output digital terisolasi.
2. Tegangan beban apa yang didukung modul ini?
Tegangan beban nominalnya 48 V, dengan rentang yang diizinkan 48 V DC hingga 125 V DC.
3. Berapa arus output nominalnya?
Arus output nominal untuk sinyal "1" adalah 1.5 A.
4. Konektor apa yang diperlukan?
Konektor depan 20-pin diperlukan.
