Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis modul | SIMATIC S7-300 digital output SM 322 |
| Output digital | 32 |
| Tegangan beban nominal | 24 V DC |
| Rentang tegangan beban yang diizinkan | 20.4 V hingga 28.8 V |
| Arus output nominal untuk sinyal "1" | 0.5 A |
| Penundaan output dengan beban resistif | 100 μs dari "0" ke "1"; 500 μs dari "1" ke "0" |
| Proteksi hubung singkat | Ya; Elektronik |
| Pemisahan potensial | Antarkanal dalam grup 8; antara kanal dan bus backplane melalui Optokopler |
| Konektor depan yang diperlukan | 40-pin |
| Siklus hidup produk | Produk dihentikan |
Aplikasi
- Kontrol output digital: Modul mengontrol input digital dan menyediakan sinyal output digital dengan arus output nominal 0.5 A untuk sinyal "1".
- Kontrol beban redundan: Dua output dapat diparalel untuk kontrol redundan beban, hanya menggunakan output dari grup yang sama.
Fitur Utama
- 32 output digital terisolasi: SM 322 menyediakan 32 output digital dengan pemisahan potensial antarkanal dalam grup 8 dan antara kanal dengan bus backplane melalui optokopler.
- Catu output 24 V DC: Tegangan beban nominal adalah 24 V, dengan rentang yang diizinkan 20.4 V hingga 28.8 V. Arus output nominal untuk sinyal "1" adalah 0.5 A.
- Proteksi dan waktu output: Output memiliki proteksi hubung singkat elektronik. Penundaan output maksimum adalah 100 μs dari "0" ke "1" dan 500 μs dari "1" ke "0" dengan beban resistif.
- Batas arus grup: Arus total maksimum adalah 4 A per grup untuk pemasangan horizontal hingga 40 °C, 3 A per grup untuk pemasangan horizontal hingga 60 °C, dan 2 A per grup untuk pemasangan vertikal hingga 40 °C.

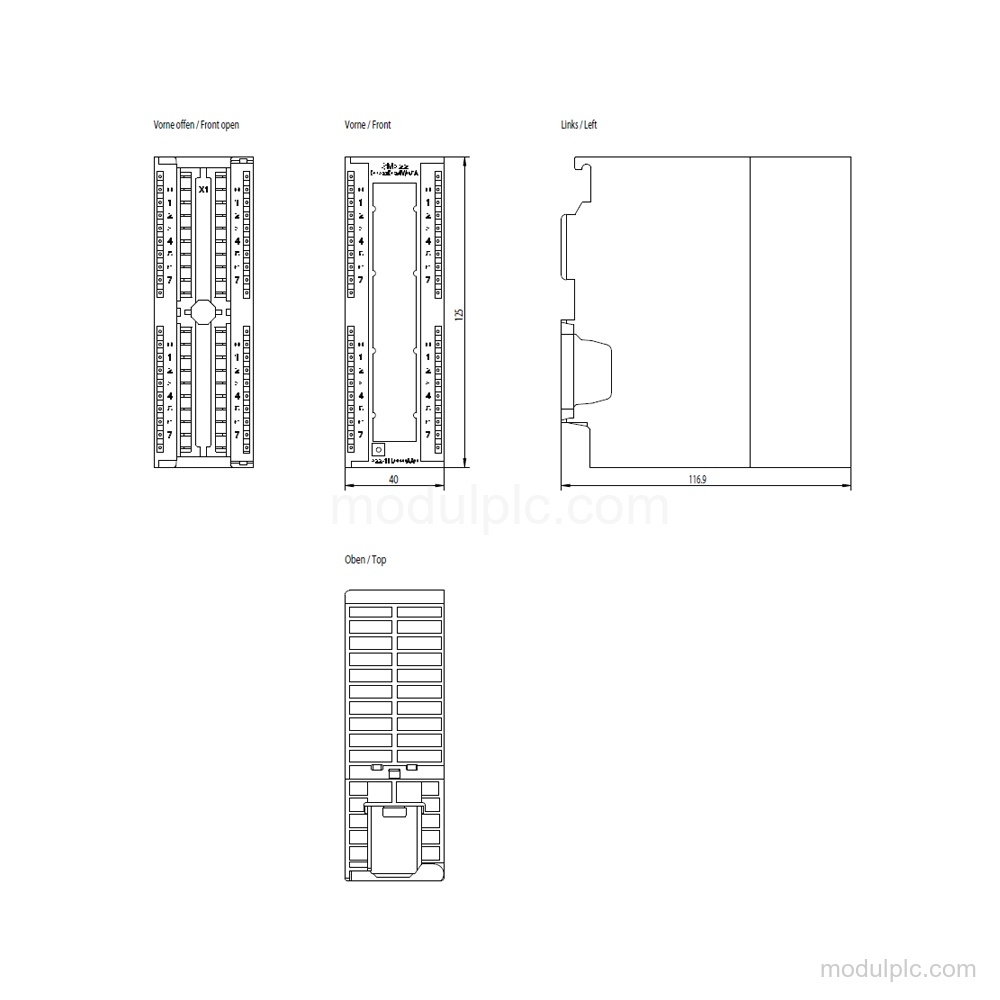

- Koneksi dan dimensi: Modul memerlukan konektor depan 40-pin dan berukuran lebar 40 mm, tinggi 125 mm, serta kedalaman 120 mm. Berat sekitar 260 g.
- Indikasi status kanal: Indikator status output digital hijau tersedia per kanal. Fungsi diagnostik, alarm diagnostik, diagnosis putus kabel, dan diagnosis hubung singkat tidak tersedia.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah output digital 6ES7322-1BL00-0AA0?
Modul ini memiliki 32 output digital terisolasi.
2. Berapa tegangan beban dan arus output modul ini?
Tegangan beban nominal adalah 24 V DC, dengan rentang yang diizinkan 20.4 V hingga 28.8 V. Arus output nominal untuk sinyal "1" adalah 0.5 A.
3. Konektor apa yang diperlukan untuk modul output digital ini?
Konektor depan 40-pin diperlukan.
4. Apakah modul ini menyediakan diagnostik?
Modul memiliki indikator status output digital hijau per kanal, tetapi tidak memiliki fungsi diagnostik, alarm diagnostik, diagnosis putus kabel, atau diagnosis hubung singkat.
