Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Input digital | 16 |
| Tegangan input nominal | 24 V DC |
| Tegangan input, sinyal "0" | -30 hingga +5 V |
| Tegangan input, sinyal "1" | 13 hingga 30V |
| Penundaan input, dapat diparameterkan | 0.1 / 0.5 / 3 / 15 / 20 ms |
| Tegangan beban L+, rentang yang diizinkan | 20.4 V hingga 28.8 V DC |
| Diagnostik | Diagnostik dan alarm diagnostik yang dapat diparameterkan |
| Interupsi | Interupsi perangkat keras yang dapat diparameterkan |
| Konektor depan | 20-pin |
| Isolasi | Antara input digital dan bus bidang belakang; Optocoupler |
| Siklus hidup produk | Produk dihentikan |
Aplikasi
- Akuisisi sinyal digital: Akuisisi sinyal input digital 24 V DC melalui 16 input digital.
Fitur Utama
- Input digital: 16 input digital dengan tegangan input nominal 24 V DC dan karakteristik input tipe 2 sesuai IEC 61131.
- Rentang sinyal: Tegangan input untuk sinyal "0": -30 hingga +5 V; untuk sinyal "1": 13 hingga 30V.
- Diagnostik dan interupsi: Diagnostik yang dapat diparameterkan, alarm diagnostik, interupsi perangkat keras, informasi diagnostik yang dapat dibaca, deteksi putus kabel hingga I< 1 mA, dan indikator status LED.
- Catu daya dan perlindungan: Tegangan beban L+: nominal 24 V DC, rentang yang diizinkan 20.4 V hingga 28.8 V, dengan perlindungan polaritas terbalik. Catu daya enkoder memiliki perlindungan hubung singkat dan suplai redundan.

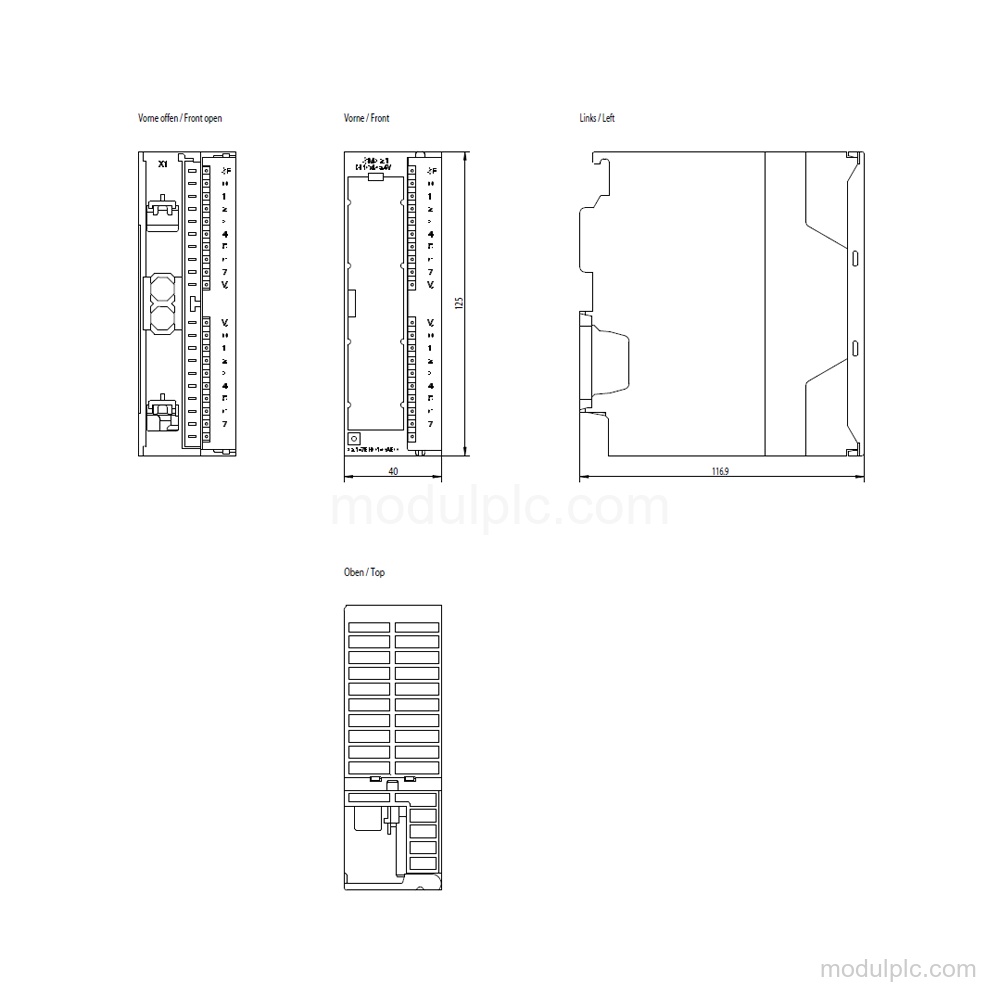

- Koneksi dan dimensi: Konektor depan 20-pin diperlukan; dimensi lebar 40 mm, tinggi 125 mm, dan kedalaman 120 mm.
- Status produk: Produk dihentikan.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah input digital pada 6ES7321-7BH01-0AB0?
Modul ini memiliki 16 input digital.
2. Berapa tegangan input modul ini?
Tegangan input nominalnya 24 V DC. Untuk sinyal "0", tegangan inputnya -30 hingga +5 V; untuk sinyal "1", 13 hingga 30V.
3. Apakah modul ini mendukung diagnostik dan interupsi perangkat keras?
Ya. Diagnostik, alarm diagnostik, dan interupsi perangkat keras dapat diparameterkan, serta informasi diagnostik dapat dibaca.
4. Konektor apa yang diperlukan?
Konektor depan 20-pin diperlukan.
