Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Input digital | 8 |
| Tegangan input | 120/230 V AC (47 … 63 Hz) |
| Sinyal 0 | 0 hingga 40V |
| Sinyal 1 | 79 hingga 264V |
| Konektor depan | 40-pin |
| Catu daya backplane | 5 V DC, maks. 100 mA |
| Waktu transisi sinyal | Maks. 25 ms dari 0 ke 1 dan maks. 25 ms dari 1 ke 0 |
| Pemisahan potensial kanal | Ya, dalam kelompok yang masing-masing terdiri dari 1 kanal |
| Pemisahan bus backplane | Ya; Optocoupler |
| Siklus hidup produk | Produk dihentikan |
Aplikasi
- Akuisisi sinyal digital AC: Modul ini mengakuisisi 8 sinyal input digital AC.
Fitur Utama
- 8 input digital terisolasi: Modul ini memiliki 8 input digital AC dengan pemisahan potensial antar kanal, dalam kelompok yang masing-masing terdiri dari 1 kanal.
- Sinyal input AC: Tegangan input adalah AC, dengan nilai nominal 120 V dan 120/230 V AC (47 … 63 Hz). Sinyal 0 adalah 0 hingga 40V dan sinyal 1 adalah 79 hingga 264V.
- Arus input: Arus input tipikal untuk sinyal 1 adalah 7.5 mA pada 120 V dan 17.3 mA pada 230 V. Arus diam yang diizinkan untuk sensor 2-kawat adalah maks. 2 mA.
- Bus backplane dan isolasi: Arus input dari bus backplane adalah maks. 100 mA pada 5 V DC. Pemisahan dari bus backplane menggunakan Optocoupler, dengan isolasi yang diuji pada 1 500 V AC.
- Timing sinyal dan indikator: Pada transisi sinyal, waktu maksimum adalah 25 ms dari 0 ke 1 dan 25 ms dari 1 ke 0. Indikator status input digital berwarna hijau.

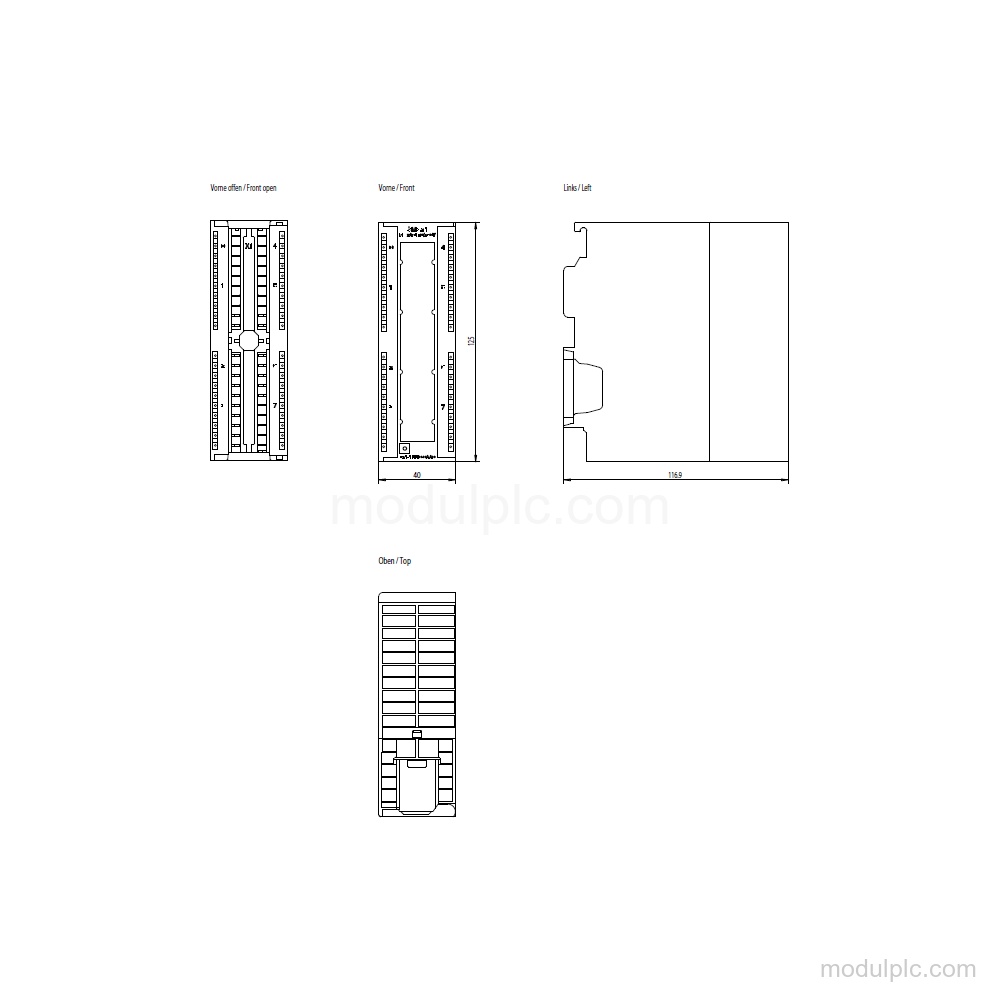

- Koneksi dan pemasangan: Konektor depan yang diperlukan adalah 40-pin. Pemasangan horizontal hingga 60 °C, maks. 8; pemasangan vertikal hingga 40 °C, maks. 8. Dimensi adalah 40 mm × 125 mm × 120 mm.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah input digital pada 6ES7321-1FF10-0AA0?
Modul ini memiliki 8 input digital AC.
2. Tegangan input apa yang didukung 6ES7321-1FF10-0AA0?
Tegangan input nominalnya adalah 120/230 V AC (47 … 63 Hz). Sinyal 0 adalah 0 hingga 40V, dan sinyal 1 adalah 79 hingga 264V.
3. Konektor depan apa yang diperlukan?
Konektor depan 40-pin diperlukan.
4. Apakah modul ini menyediakan diagnostik atau alarm?
Tidak. Fungsi diagnostik, alarm diagnostik, interupsi perangkat keras, dan alarm tidak tersedia.
