Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|

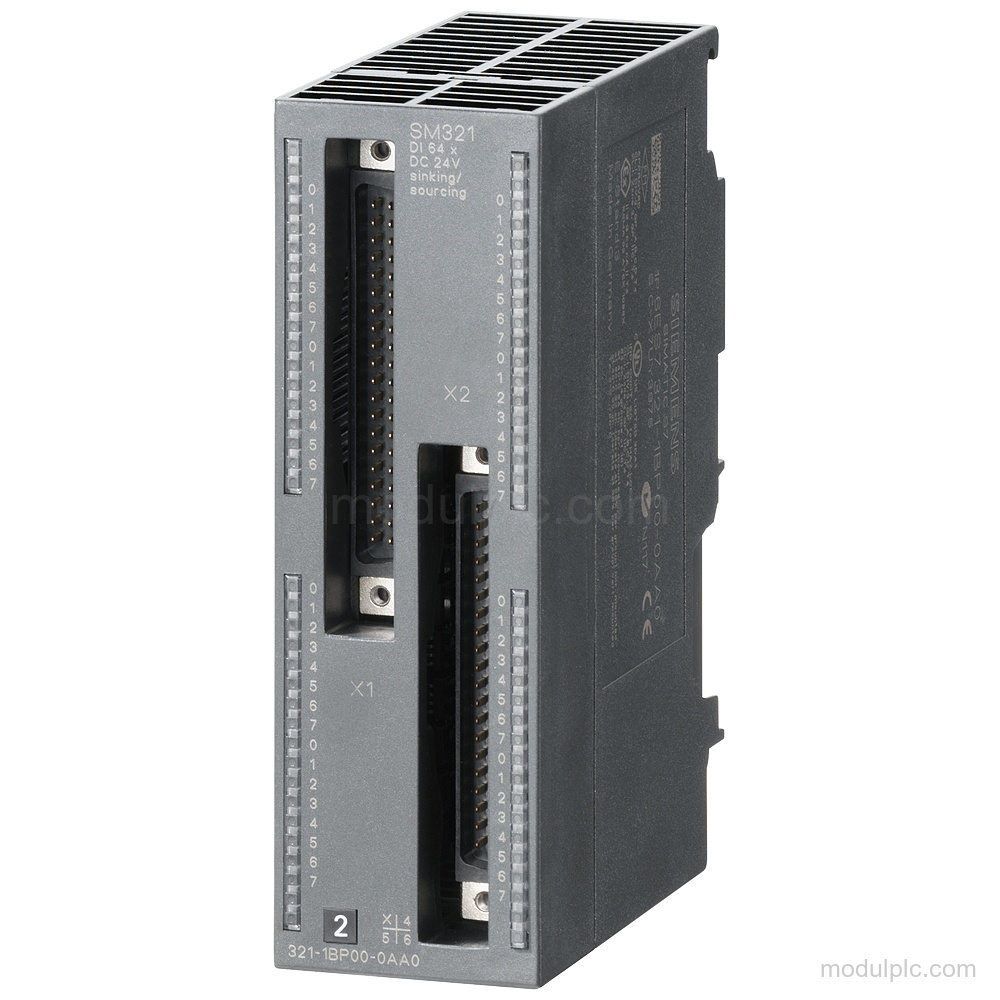

| Tipe modul | Modul input digital SIMATIC S7-300 SM 321 |
| Input digital | 64 |
| Tegangan input nominal | 24 V DC |
| Tegangan input sinyal 0 | -30 hingga +5 V |
| Tegangan input sinyal 1 | 13 hingga 30V |
| Arus input sinyal 1, tipikal | 4.2 mA |
| Timing nominal input standar | 4.2 ms |
| Timing input pada 0 hingga 1 dan 1 hingga 0 | minimum 1.2 ms hingga maksimum 4.8 ms |
| Isolasi input | Dari bus backplane; optokopler |
| Pengelompokan kanal | 16 |
| Konektor depan yang diperlukan | Kabel 6ES7392-4Bxx0-0AA0 atau terminal block 6ES7392-1xN00-0AA0 |
Aplikasi
- Akuisisi sinyal digital: Mengakuisisi sinyal digital melalui 64 input 24 V DC.
Fitur Utama
- Kanal input digital: 64 input digital dengan karakteristik input IEC 61131 tipe 1.
- Tegangan input: Tegangan input nominal 24 V DC; sinyal 0: -30 hingga +5 V dan sinyal 1: 13 hingga 30V.
- Timing input: Timing nominal input standar: 4.2 ms; pada 0 hingga 1 dan 1 hingga 0, minimum 1.2 ms hingga maksimum 4.8 ms.
- Isolasi: Input digital terisolasi dari bus backplane melalui optokopler. Kanal tidak terisolasi satu sama lain dan dikelompokkan dalam kelompok 16.
- Koneksi: Konektor depan yang diperlukan tidak termasuk: kabel 6ES7392-4Bxx0-0AA0 atau terminal block 6ES7392-1xN00-0AA0.

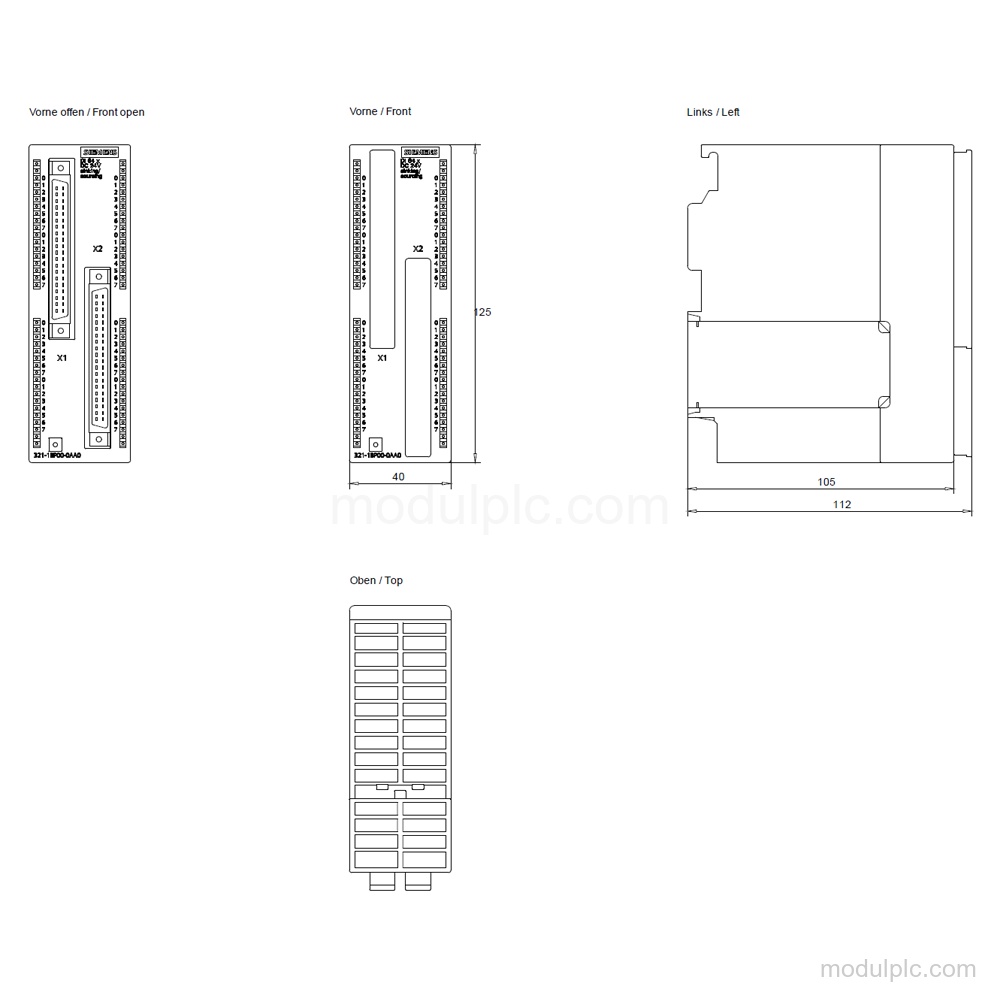

- Diagnostik dan dimensi: Indikator status input digital: LED hijau. Fungsi diagnostik, alarm diagnostik, interupsi perangkat keras, deteksi putus kabel, dan indikasi kesalahan grup SF tidak tersedia. Dimensi: 40 mm × 125 mm × 112 mm; berat, sekitar 230 g.
Pertanyaan yang Sering Diajukan
1. Berapa banyak input digital yang dimiliki 6ES7321-1BP00-0AA0?
Modul ini memiliki 64 input digital.
2. Berapa tegangan input modul ini?
Tegangan input nominalnya 24 V DC. Sinyal 0 adalah -30 hingga +5 V, dan sinyal 1 adalah 13 hingga 30V.
3. Apakah input digitalnya terisolasi?
Input digital terisolasi dari bus backplane melalui optokopler, tetapi tidak satu sama lain; input dikelompokkan dalam kelompok 16.
4. Konektor depan apa yang diperlukan?
Konektor depan diperlukan dan tidak termasuk. Gunakan kabel 6ES7392-4Bxx0-0AA0 atau terminal block 6ES7392-1xN00-0AA0.
