Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|

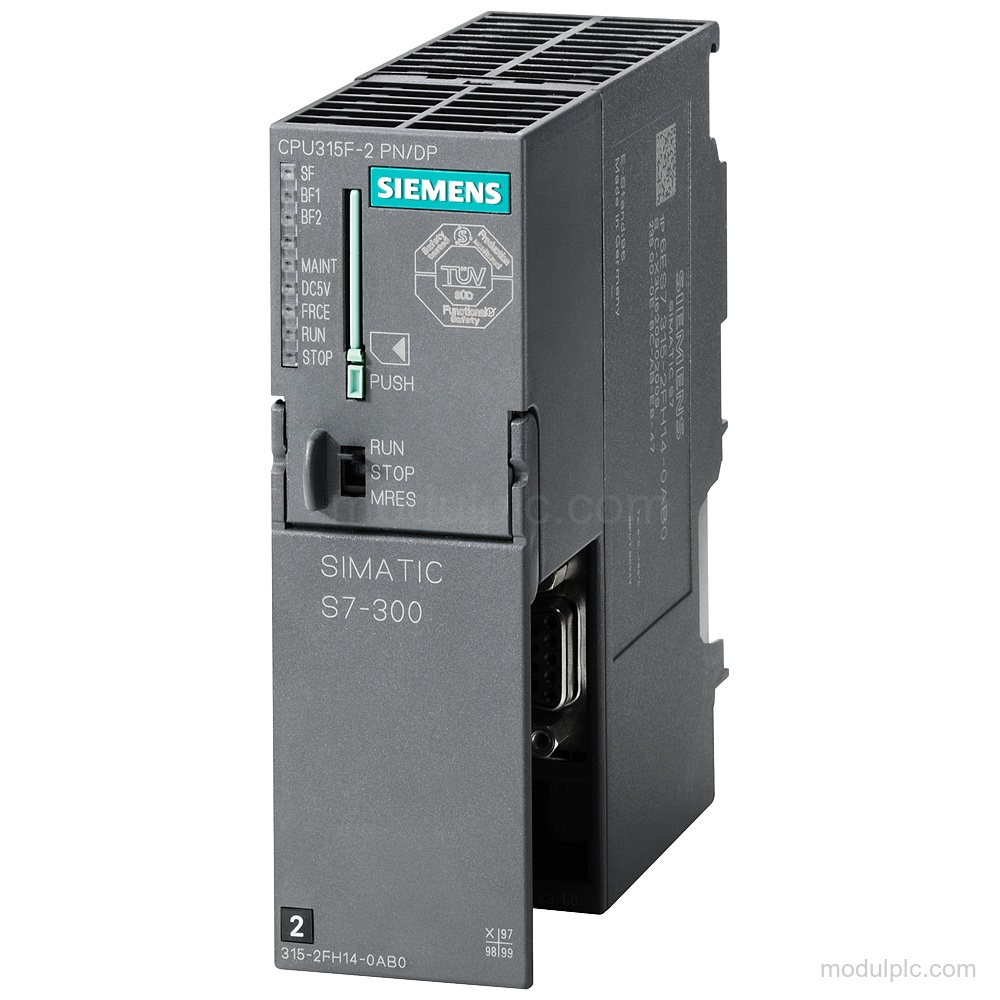

| Jenis modul | Unit pemrosesan pusat SIMATIC S7-300 CPU315F-2 PN/DP |
| Memori kerja | 512 kbyte, tidak dapat diperluas |
| Tegangan suplai | 24 V DC nominal; 20.4 V hingga 28.8 V DC diizinkan |
| Antarmuka MPI/DP | 1; laju transmisi maksimum 12 Mbit/s |
| Antarmuka PROFINET | 1 antarmuka Ethernet dengan switch 2 port terintegrasi |
| Laju transmisi PROFINET | Maksimum 100 Mbit/s |
| Perangkat IO PROFINET | Maksimum 128 IO Devices yang dapat dihubungkan |
| Perangkat PROFIBUS DP | Maksimum 124 DP devices sebagai DP master |
| Memori load | MMC plug-in, maksimum 8 Mbyte |
Aplikasi
- Eksekusi program: Unit pemrosesan pusat untuk menjalankan program pengguna dengan STEP 7 V5.5 atau lebih tinggi.
- Komunikasi PROFINET: Mendukung komunikasi PROFINET IO Controller dan PROFINET IO device.
- Komunikasi PROFIBUS DP: Mendukung komunikasi PROFIBUS DP master dan PROFIBUS DP device melalui antarmuka MPI/DP.
Fitur Utama
- CPU dan memori kerja: Unit pemrosesan pusat CPU 315F-2 PN/DP dengan memori kerja terintegrasi 512 kbyte; memori kerja tidak dapat diperluas.
- Antarmuka komunikasi: Satu antarmuka MPI/DP dengan laju transmisi maksimum 12 Mbit/s dan satu antarmuka Ethernet PROFINET dengan switch 2 port terintegrasi.
- Tegangan suplai: Tegangan suplai nominal: 24 V DC; rentang yang diizinkan: 20.4 V hingga 28.8 V DC.
- Komunikasi PROFINET: Mendukung fungsi PROFINET IO Controller dan PROFINET IO device, termasuk operasi simultan, dengan laju transmisi maksimum 100 Mbit/s.
- Memori load dan pencadangan: Mendukung memori load MMC plug-in hingga 8 Mbyte. Pencadangan disediakan oleh MMC dan bebas pemeliharaan; baterai tidak diperlukan untuk pencadangan program dan data.

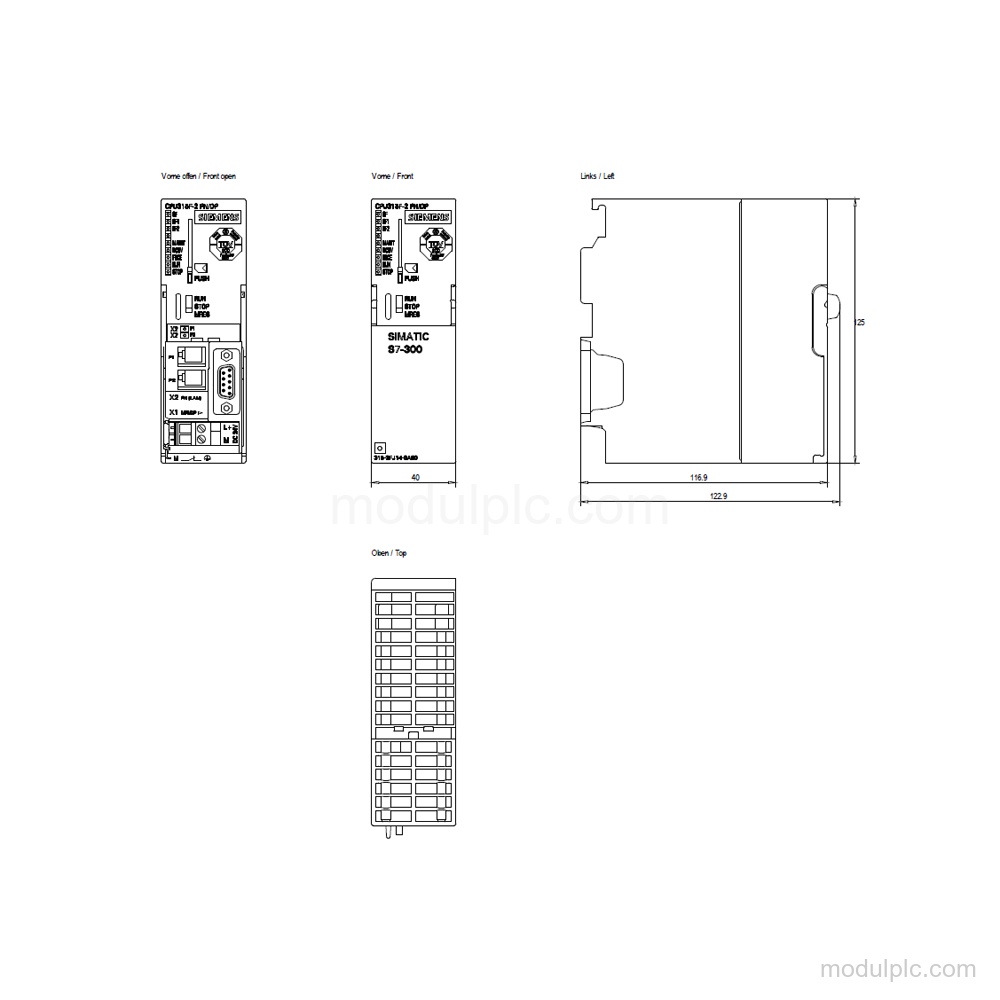

- Dimensi pemasangan dan berat: Dimensi: lebar 40 mm, tinggi 125 mm, dan kedalaman 130 mm. Berat sekitar: 340 g.
Pertanyaan yang Sering Diajukan
1. Memori apa yang dimiliki Siemens 6ES7315-2FJ14-0AB0?
Unit ini memiliki memori kerja terintegrasi 512 kbyte yang tidak dapat diperluas dan mendukung memori load MMC plug-in hingga 8 Mbyte.
2. Antarmuka dan protokol apa yang didukung CPU ini?
Unit ini memiliki satu antarmuka MPI/DP hingga 12 Mbit/s dan satu antarmuka Ethernet PROFINET dengan switch 2 port. Unit ini mendukung fungsi PROFINET IO Controller dan IO device, serta fungsi PROFIBUS DP master dan device.
3. Berapa tegangan suplai yang diperlukan CPU ini?
Tegangan suplai nominalnya adalah 24 V DC, dengan rentang yang diizinkan 20.4 V hingga 28.8 V DC.
4. Perangkat lunak apa yang diperlukan untuk pemrograman?
Pemrograman memerlukan STEP 7 V5.5 atau lebih tinggi dan Distributed Safety V5.4 SP4.
5. Apa yang perlu diverifikasi sebelum meminta penawaran?
Verifikasi Micro Memory Card yang diperlukan, fungsi antarmuka dan protokol komunikasi yang dipilih, rentang suplai, serta dimensi pemasangan 40 mm x 125 mm x 130 mm.
