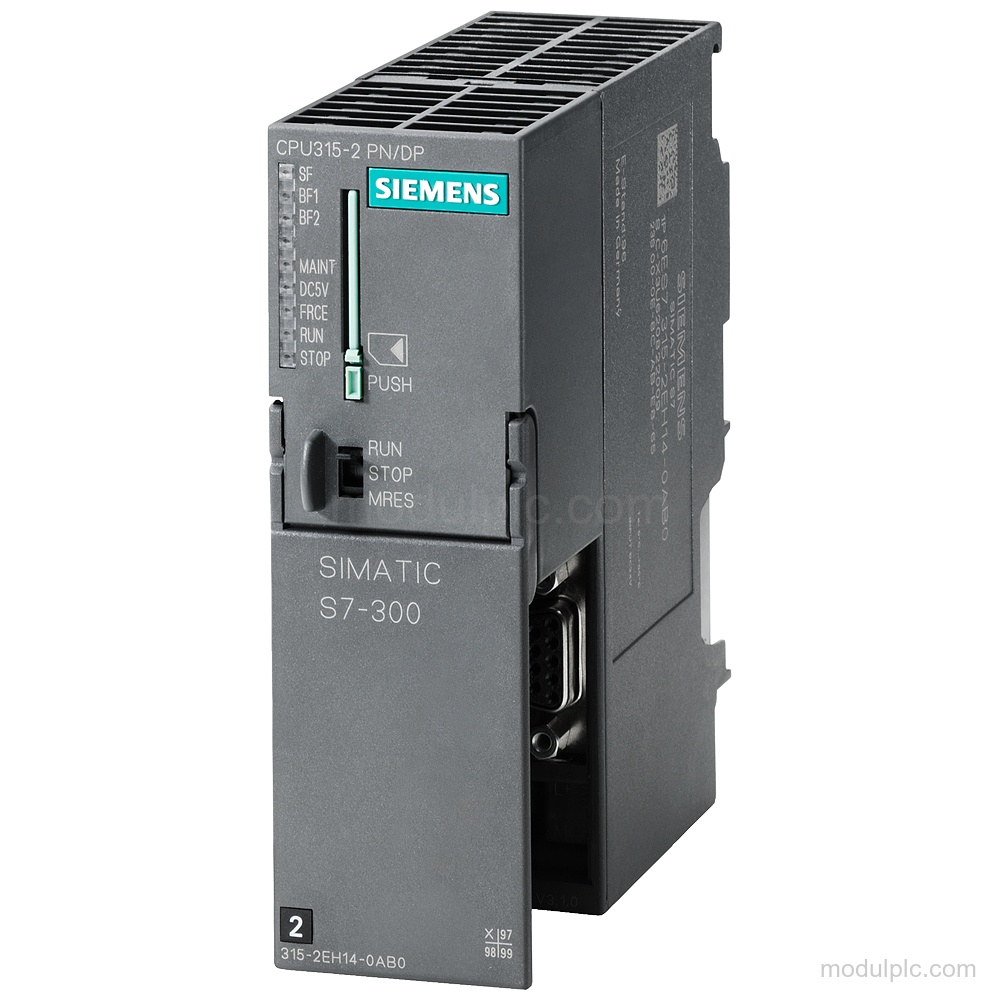

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis produk | CPU 315-2 PN/DP |
| Memori kerja | 384 kbyte, terintegrasi; tidak dapat diperluas |
| Laju transmisi MPI/PROFIBUS DP, maks. | 12 Mbit/s |
| Antarmuka PROFINET | 1 antarmuka; 2 port RJ45 dengan switch terintegrasi |
| Laju transmisi PROFINET, maks. | 100 Mbit/s |
| Tegangan catu nominal | 24 V DC |
| Tegangan catu yang diizinkan | 20.4 V hingga 28.8 V DC |
| Konsumsi arus nominal | 750 mA |
| Buffer diagnostik | Maks. 500 entri; 100 entri tahan kegagalan daya |
| Perangkat lunak pemrograman | STEP 7 V5.5 atau lebih tinggi |
Fitur Utama
- Jenis CPU dan memori: CPU 315-2 PN/DP dengan memori kerja terintegrasi 384 kbyte; memori kerja tidak dapat diperluas.
- Antarmuka komunikasi: Satu antarmuka gabungan MPI/PROFIBUS DP dengan laju transmisi maksimum 12 Mbit/s, serta satu antarmuka Ethernet PROFINET dengan 2 port RJ45 dan switch terintegrasi.
- Komunikasi PROFINET: Mendukung fungsi PROFINET IO Controller dan PROFINET IO device, termasuk pengoperasian simultan, dengan laju transmisi maksimum 100 Mbit/s.
- Catu daya dan arus: Tegangan catu nominal: 24 V DC; rentang yang diizinkan: 20.4 V hingga 28.8 V DC. Konsumsi arus nominal adalah 750 mA.
- Pemrograman dan diagnostik: Mendukung STEP 7 V5.5 atau lebih tinggi, buffer diagnostik dengan hingga 500 entri, dan pesan diagnostik proses.

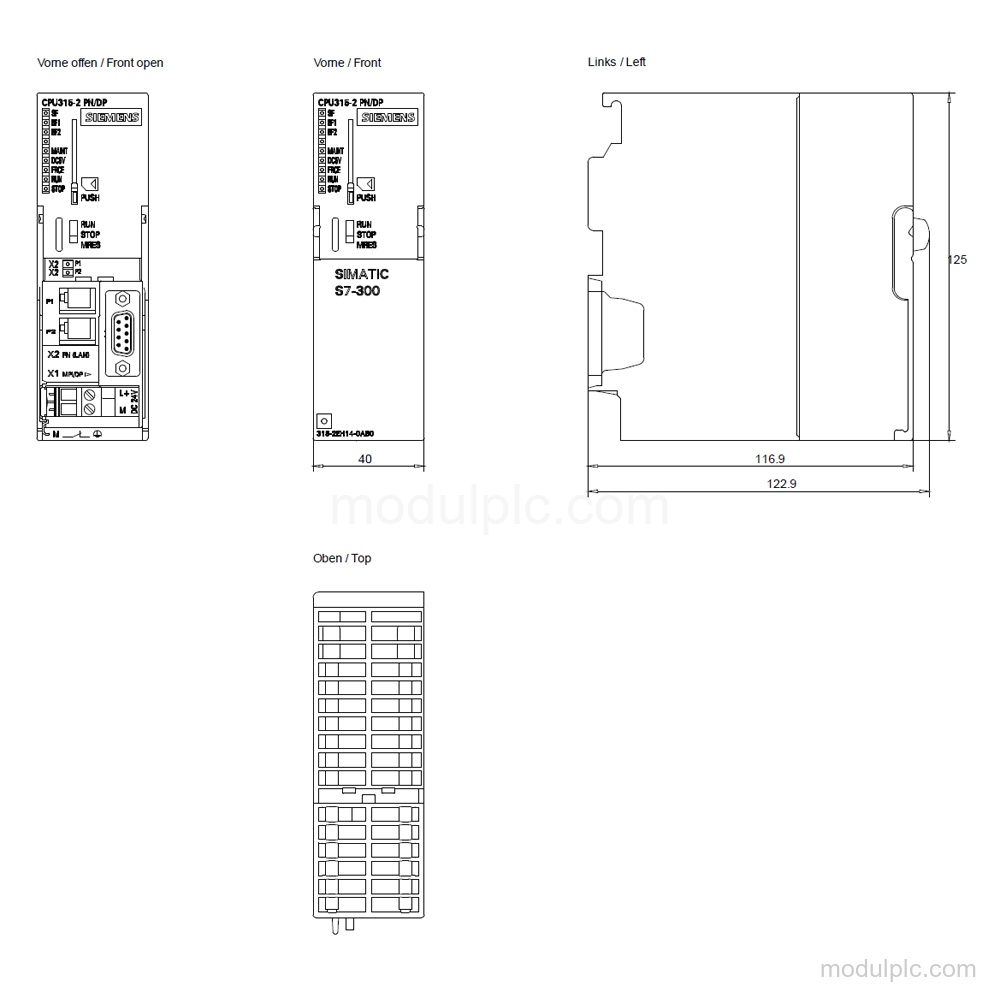

- Pemasangan dan dimensi: Dimensi: lebar 40 mm, tinggi 125 mm, dan kedalaman 130 mm. Berat sekitar 340 g.
Pertanyaan yang Sering Diajukan
1. Apa jenis CPU Siemens 6ES7315-2EH14-0AB0?
Ini adalah SIMATIC S7-300 CPU 315-2 PN/DP dengan memori kerja terintegrasi 384 kbyte yang tidak dapat diperluas.
2. Antarmuka dan laju transmisi apa yang disediakan CPU ini?
CPU ini menyediakan satu antarmuka gabungan MPI/PROFIBUS DP hingga 12 Mbit/s dan satu antarmuka Ethernet PROFINET dengan 2 port RJ45 hingga 100 Mbit/s.
3. Berapa tegangan catu yang diperlukan CPU ini?
Tegangan catu nominalnya adalah 24 V DC, dengan rentang yang diizinkan 20.4 V hingga 28.8 V DC.
4. Perangkat lunak apa yang didukung untuk konfigurasi?
STEP 7 V5.5 atau lebih tinggi didukung.
5. Apakah Micro Memory Card termasuk dalam konfigurasi?
Tidak termasuk; Micro Memory Card diperlukan.
