Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|

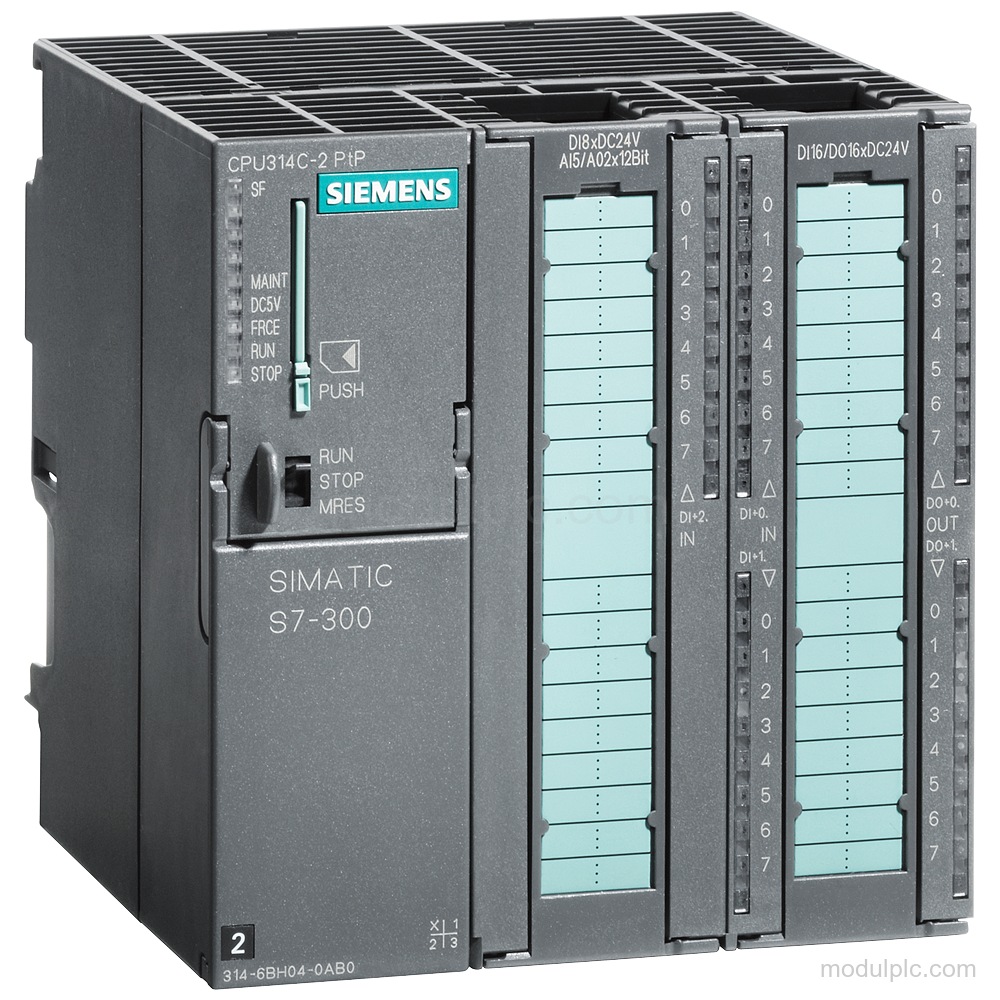

| Tipe modul | CPU kompak CPU 314C-2 PTP |
| Input digital | 24 |
| Output digital | 16 |
| Input analog | 5; 4x arus/tegangan, 1x resistansi |
| Output analog | 2 |
| Tegangan catu nominal | 24 V DC |
| Memori kerja | 192 kbyte, terintegrasi |
| Antarmuka komunikasi | 1 RS 485; 1 gabungan RS 422/485 |
| Output pulsa | 4; modulasi lebar pulsa hingga 2.5 kHz |
| Konektor depan | 2x 40-pole |
Aplikasi
- Akuisisi sinyal: Input digital dan analog terintegrasi memperoleh sinyal digital, tegangan, arus, resistansi, dan Pt 100.
- Kontrol output: Output digital dan analog terintegrasi mengontrol beban digital serta aktuator tegangan atau arus.
- Komunikasi point-to-point: Antarmuka terintegrasi mendukung MPI dan komunikasi point-to-point dengan protokol 3964 (R), ASCII, dan RK 512.
Fitur Utama
- I/O terintegrasi: 24 input digital, 16 output digital, 4 input analog, dan 2 output analog.
- CPU dan memori: CPU 314C-2 PTP dengan memori kerja terintegrasi 192 kbyte dan memori beban MMC plug-in hingga 8 Mbyte.
- Antarmuka komunikasi: 1 antarmuka RS 485 dengan MPI dan 1 antarmuka gabungan RS 422/485; laju transmisi maksimum 187.5 kbit/s.
- Fungsi teknologi: 4 penghitung berkecepatan tinggi hingga 60 kHz, 4 output pulsa dengan modulasi lebar pulsa hingga 2.5 kHz, dan blok fungsi kontroler PID.
- Catu daya dan koneksi: Tegangan catu nominal: 24 V DC. Deskripsi yang dikumpulkan menyebut konektor depan dengan koneksi 2x 40-pole.

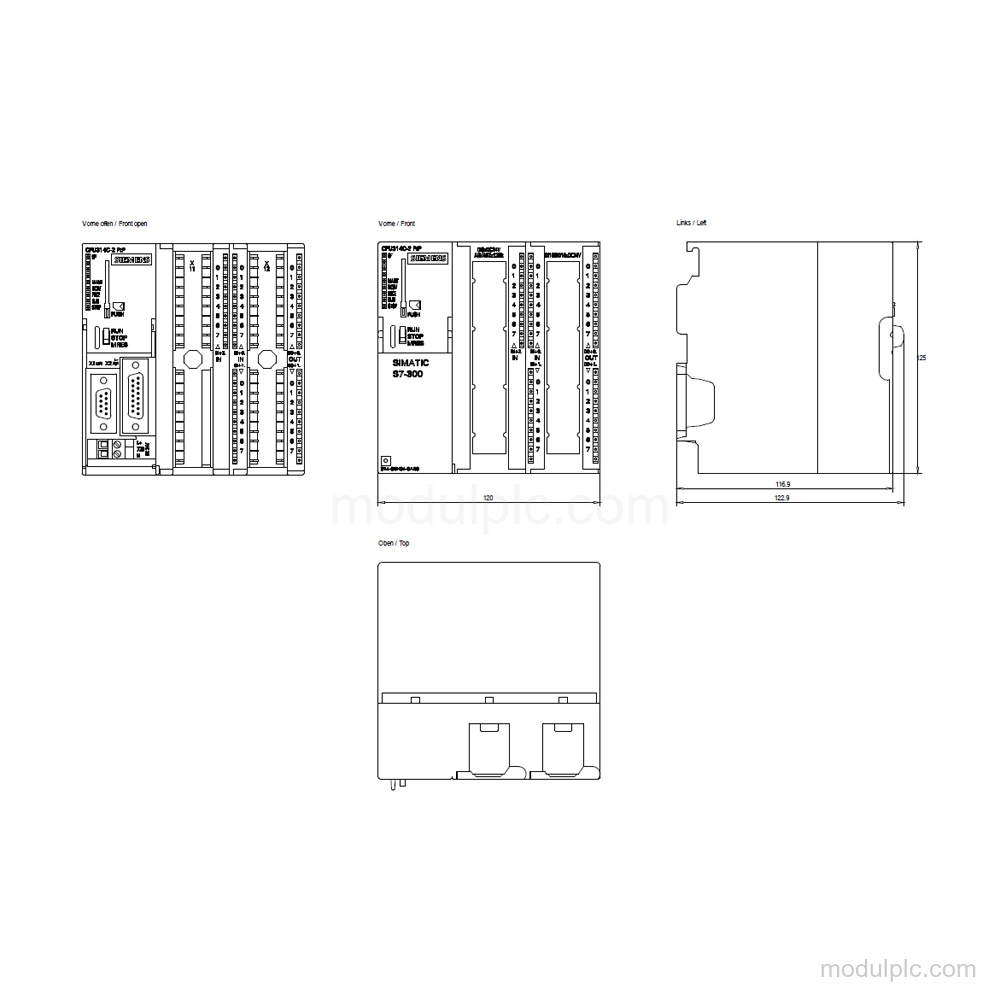

- Diagnosis dan dimensi: Buffer diagnosis hingga 500 entri, LED indikator status input dan output digital, serta dimensi 120 mm × 125 mm × 130 mm.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah kanal I/O pada Siemens 6ES7314-6BH04-0AB0?
Produk ini memiliki 24 input digital, 16 output digital, 5 kanal input analog terintegrasi, dan 2 output analog. Input analog terdiri dari 4 kanal arus/tegangan dan 1 kanal resistansi.
2. Rentang sinyal apa yang didukung I/O analog?
Input analog mendukung ±10 V, 0 V hingga 10 V, ±20 mA, 0 mA hingga 20 mA, 4 mA hingga 20 mA, Pt 100, dan 0 Ω hingga 600 Ω. Output analog mendukung 0 hingga 10 V, -10 V hingga +10 V, 0 hingga 20 mA, -20 mA hingga +20 mA, dan 4 mA hingga 20 mA.
3. Apa yang perlu diverifikasi sebelum meminta penawaran?
Verifikasi catu 24 V DC, konektor depan 2x 40-pole, MMC yang diperlukan, kebutuhan antarmuka, dan dimensi pemasangan 120 mm × 125 mm × 130 mm.
