Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis produk | Unit pemroses pusat CPU 314 |
| Versi firmware | V3.3 |
| Tegangan catu daya | 24 V DC nominal; rentang yang diizinkan 19.2 V hingga 28.8 V DC |
| Memori kerja terintegrasi | 128 kbyte |
| Memori muat | MMC plug-in, maksimum 8 Mbyte; Micro Memory Card diperlukan |
| Antarmuka MPI | 1 antarmuka RS 485 terintegrasi; hingga 187.5 kbit/s |
| Input digital | 0 |
| Output digital | 0 |
| Input analog | 0 |
| Buffer diagnostik | Maksimum 500 entri |
| Suhu operasi | 0 °C hingga 60 °C |
Aplikasi
- Eksekusi program S7: Menjalankan program S7 menggunakan bahasa pemrograman yang didukung, termasuk LAD, FBD, STL, SCL, CFC, GRAPH, dan HiGraph®.
- Komunikasi MPI: Menyediakan komunikasi MPI melalui antarmuka RS 485 terintegrasi, termasuk komunikasi PG/OP dan komunikasi S7.
- Pemrosesan diagnostik: Memproses pesan diagnostik dan menyimpan entri pada buffer diagnostik terintegrasi.
Fitur Utama

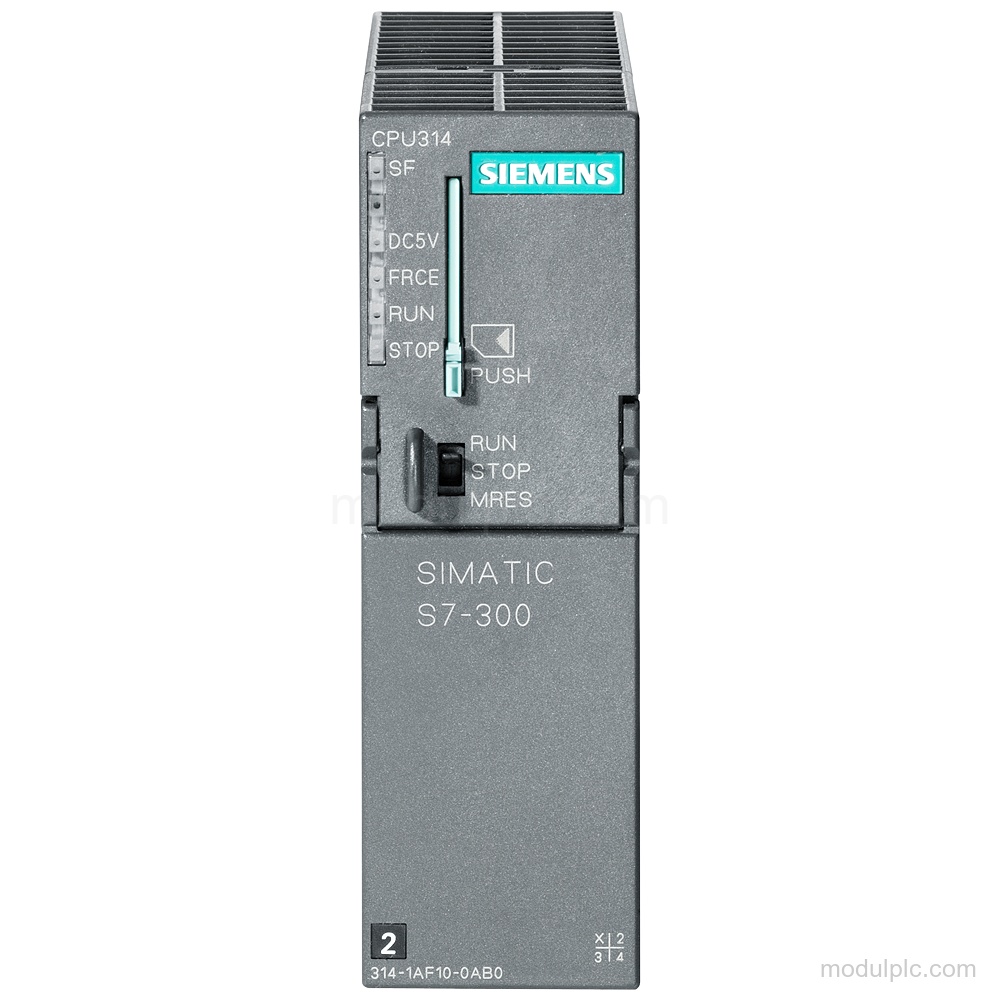

- Unit pemroses CPU 314: Unit pemroses pusat SIMATIC S7-300 dengan status fungsional HW 01 dan versi firmware V3.3.
- Catu daya dan arus: Tegangan catu daya nominal: 24 V DC; rentang yang diizinkan: 19.2 V hingga 28.8 V DC. Konsumsi arus nominal: 650 mA.
- Memori: Memori kerja terintegrasi: 128 kbyte, tidak dapat diperluas. Memori muat MMC plug-in didukung hingga 8 Mbyte dan diperlukan.
- Antarmuka MPI: 1 antarmuka RS 485 terintegrasi dan tidak terisolasi untuk MPI, dengan laju transmisi hingga 187.5 kbit/s dan arus keluaran antarmuka hingga 200 mA.
- Diagnostik dan pemrograman: Buffer diagnostik dengan hingga 500 entri, pesan diagnostik proses, fungsi status/kontrol, pemaksaan, serta dukungan untuk LAD, FBD, STL, SCL, CFC, GRAPH, dan HiGraph®.

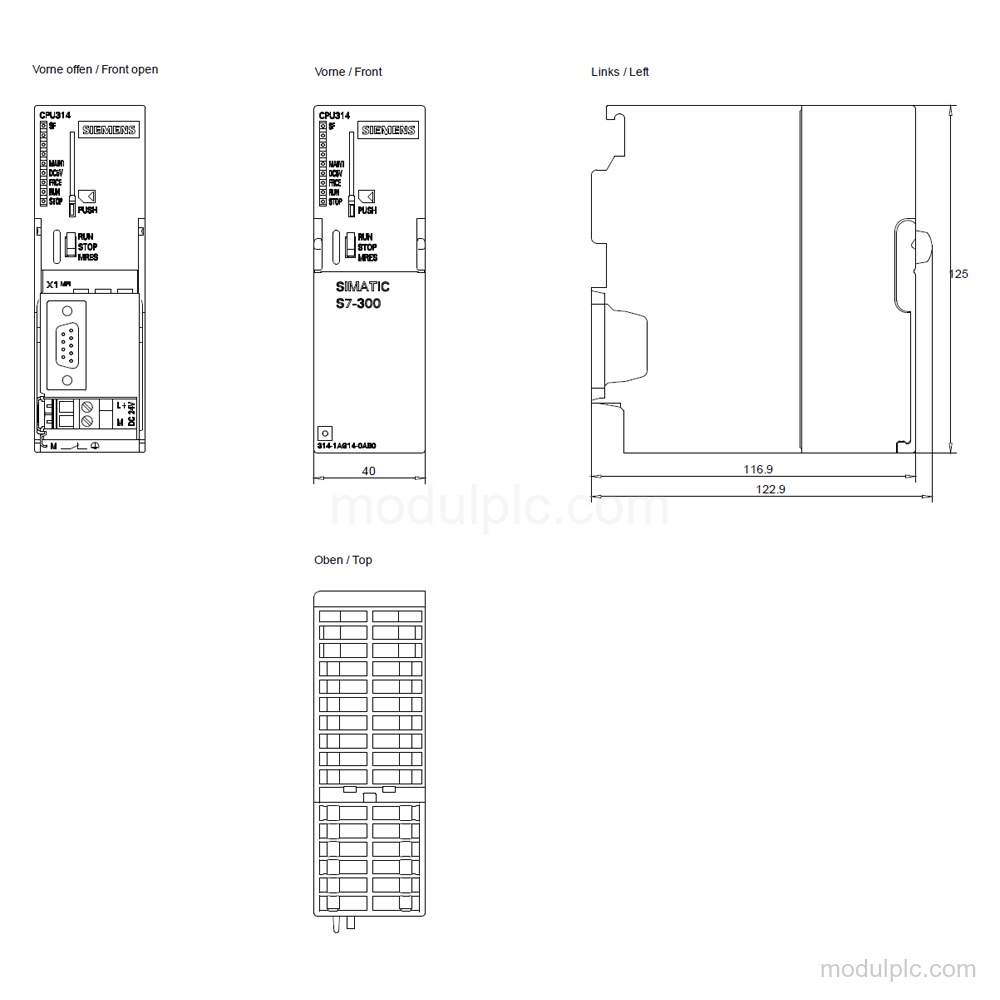

- Dimensi pemasangan: Dimensi: lebar 40 mm, tinggi 125 mm, dan kedalaman 130 mm. Berat perkiraan: 280 g.
Pertanyaan yang Sering Diajukan
1. Apa fungsi Siemens 6ES7314-1AG14-0AB0?
Produk ini adalah unit pemroses pusat SIMATIC S7-300 CPU 314 dengan antarmuka MPI terintegrasi dan catu daya 24 V DC.
2. Berapa memori kerja yang disediakan CPU 314?
Produk ini memiliki memori kerja terintegrasi 128 kbyte yang tidak dapat diperluas.
3. Memori muat apa yang digunakan CPU ini?
Produk ini menggunakan memori muat MMC plug-in hingga 8 Mbyte, dan Micro Memory Card diperlukan.
4. Antarmuka dan laju komunikasi apa yang tersedia?
CPU memiliki 1 antarmuka RS 485 terintegrasi dan tidak terisolasi untuk MPI, dengan laju transmisi maksimum 187.5 kbit/s.
5. Apa yang perlu diverifikasi sebelum meminta penawaran?
Verifikasi nomor pesanan, Micro Memory Card yang diperlukan, rentang catu daya 24 V DC, kebutuhan komunikasi MPI, dan dimensi pemasangan.
