Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Tipe produk | CPU ringkas CPU 313C-2 DP |
| Input digital | 16 |
| Output digital | 16 |
| Tegangan catu daya | 24 V DC; rentang yang diizinkan 19.2 V hingga 28.8 V |
| Antarmuka | MPI dan PROFIBUS DP melalui antarmuka RS 485 terintegrasi |
| Memori kerja | 128 kbyte; tidak dapat diperluas |
| Memori muat | MMC plug-in diperlukan; maksimum 8 Mbyte |
| Suhu pengoperasian | 0 °C hingga 60 °C |
Aplikasi
- Penghitungan kecepatan tinggi: Kontroler melakukan penghitungan dan pengukuran frekuensi dengan 3 penghitung hingga 30 kHz.
- Output pulsa dan kontrol loop tertutup: Kontroler menyediakan 3 output pulsa dengan modulasi lebar pulsa hingga 2.5 kHz dan blok fungsi kontroler PID terintegrasi.
- Komunikasi PROFIBUS DP: Antarmuka DP terintegrasi menjalankan komunikasi master dan perangkat PROFIBUS DP, termasuk layanan DPV1.
Fitur Utama
- I/O digital: 16 input digital dan 16 output digital, dengan nilai nominal 24 V untuk rangkaian input dan output.
- Penghitung kecepatan tinggi: 3 penghitung dengan frekuensi penghitungan maksimum 30 kHz; 3 pengukur frekuensi didukung hingga 30 kHz.
- Antarmuka komunikasi: Antarmuka RS 485 terintegrasi mendukung MPI dan PROFIBUS DP; antarmuka DP mendukung fungsi master dan perangkat PROFIBUS DP hingga 12 Mbit/s.
- Catu daya: Catu daya 24 V DC terintegrasi dengan rentang yang diizinkan 19.2 V hingga 28.8 V.
- Memori dan persyaratan kartu: Memori kerja 128 kbyte terintegrasi tidak dapat diperluas; memori muat MMC plug-in didukung dan diperlukan, dengan maksimum 8 Mbyte.

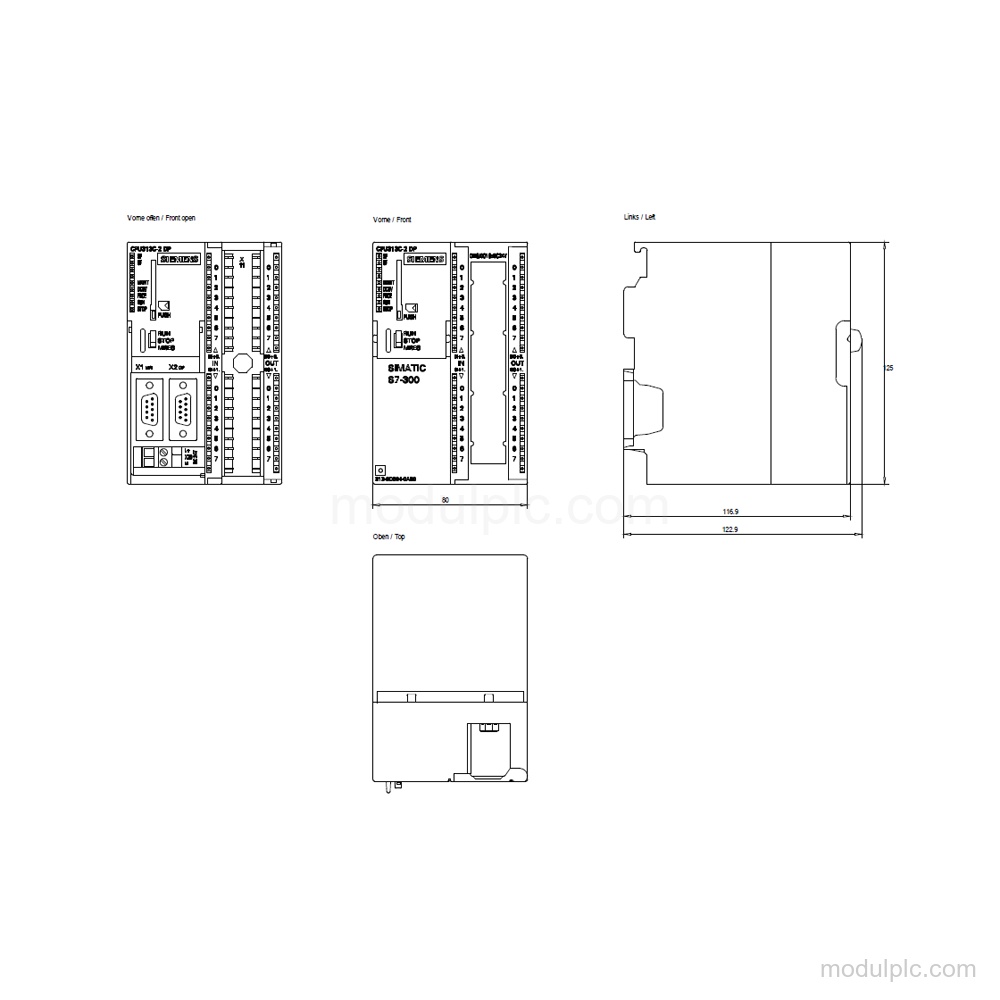

- Pemasangan dan dimensi: Dimensi lebar 80 mm, tinggi 125 mm, dan kedalaman 130 mm; pemasangan horizontal mendukung hingga 16 pada 40 °C dan 8 pada 60 °C, sedangkan pemasangan vertikal mendukung hingga 8 pada 40 °C.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah input dan output digital pada 6ES7313-6CG04-0AB0?
Produk ini memiliki 16 input digital dan 16 output digital. Keduanya memiliki nilai nominal 24 V.
2. Fungsi penghitungan kecepatan tinggi apa yang tersedia?
Produk ini memiliki 3 penghitung dengan frekuensi penghitungan maksimum 30 kHz dan mendukung 3 pengukur frekuensi hingga 30 kHz.
3. Antarmuka komunikasi dan protokol apa yang didukung?
Antarmuka RS 485 terintegrasi mendukung MPI dan PROFIBUS DP. Antarmuka DP mendukung fungsi master dan perangkat PROFIBUS DP hingga 12 Mbit/s.
4. Bagaimana konfigurasi memori dan kartunya?
Produk ini memiliki memori kerja 128 kbyte terintegrasi yang tidak dapat diperluas. Memori muat MMC plug-in didukung dan diperlukan, dengan maksimum 8 Mbyte.
