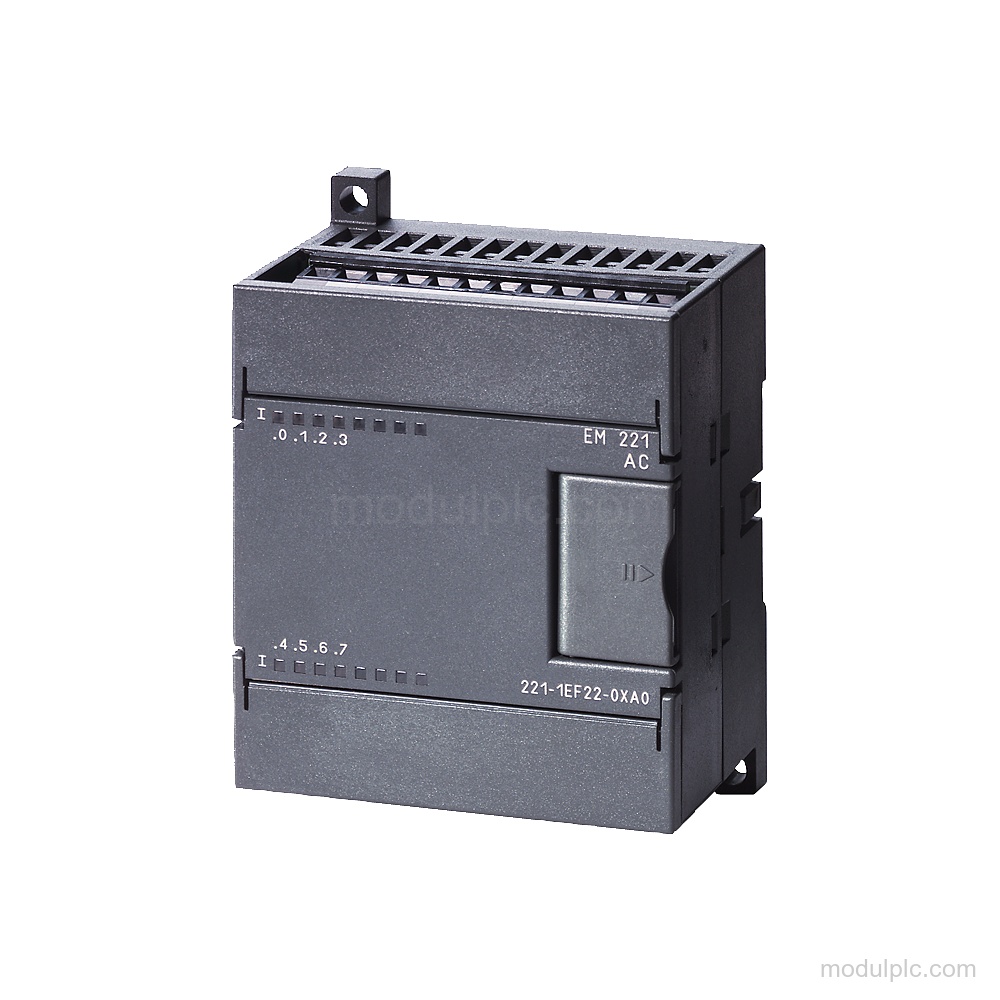

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Kanal input digital | 8 |
| Jenis tegangan input | AC |
| Tegangan input nominal | 230 V; 220/230 V AC (47 Hz hingga 63 Hz) |
| Tegangan input sinyal "0" | hingga 20 V AC |
| Tegangan input sinyal "1" | 79V AC atau lebih |
| Arus input untuk sinyal "1", tip. | 2.5 mA |
| Pemisahan potensial kanal | Optokopler; dalam kelompok yang terdiri dari 1; 8 kelompok |
| Metode koneksi | Terminal I/O plug-in |
| Kehilangan daya, tip. | 3 W |
Aplikasi
- Akuisisi sinyal digital AC: Mengakuisisi 8 sinyal input digital AC terisolasi.
Fitur Utama
- Kanal input digital: 8 input digital dengan tegangan input AC.
- Tegangan input: Nilai input nominal: 230 V; 220/230 V AC (47 Hz hingga 63 Hz). Sinyal "0": hingga 20 V AC; sinyal "1": 79V AC atau lebih.
- Isolasi kanal: Input digital memiliki pemisahan potensial dengan optokopler, dalam kelompok yang terdiri dari 1; 8 kelompok.
- Waktu input: Untuk input standar, transisi dari "0" ke "1" adalah maks. 15 ms.
- Koneksi dan dimensi: Terminal I/O plug-in; dimensi: lebar 71.2 mm, tinggi 80 mm, dan kedalaman 62 mm.
- Penamaan suku cadang: Deskripsi produk mengidentifikasi modul ini sebagai suku cadang.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah input digital Siemens 6ES7221-1EF22-0XA0?
Modul ini memiliki 8 input digital.
2. Berapa tegangan input 6ES7221-1EF22-0XA0?
Tegangan inputnya adalah AC, dengan nilai nominal 230 V; 220/230 V AC (47 Hz hingga 63 Hz).
3. Apakah input digitalnya terisolasi?
Ya. Input digital memiliki pemisahan potensial dengan optokopler, dalam kelompok yang terdiri dari 1; 8 kelompok.
4. Metode koneksi apa yang digunakan modul EM 221 ini?
Modul ini menggunakan terminal I/O plug-in.
