Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|

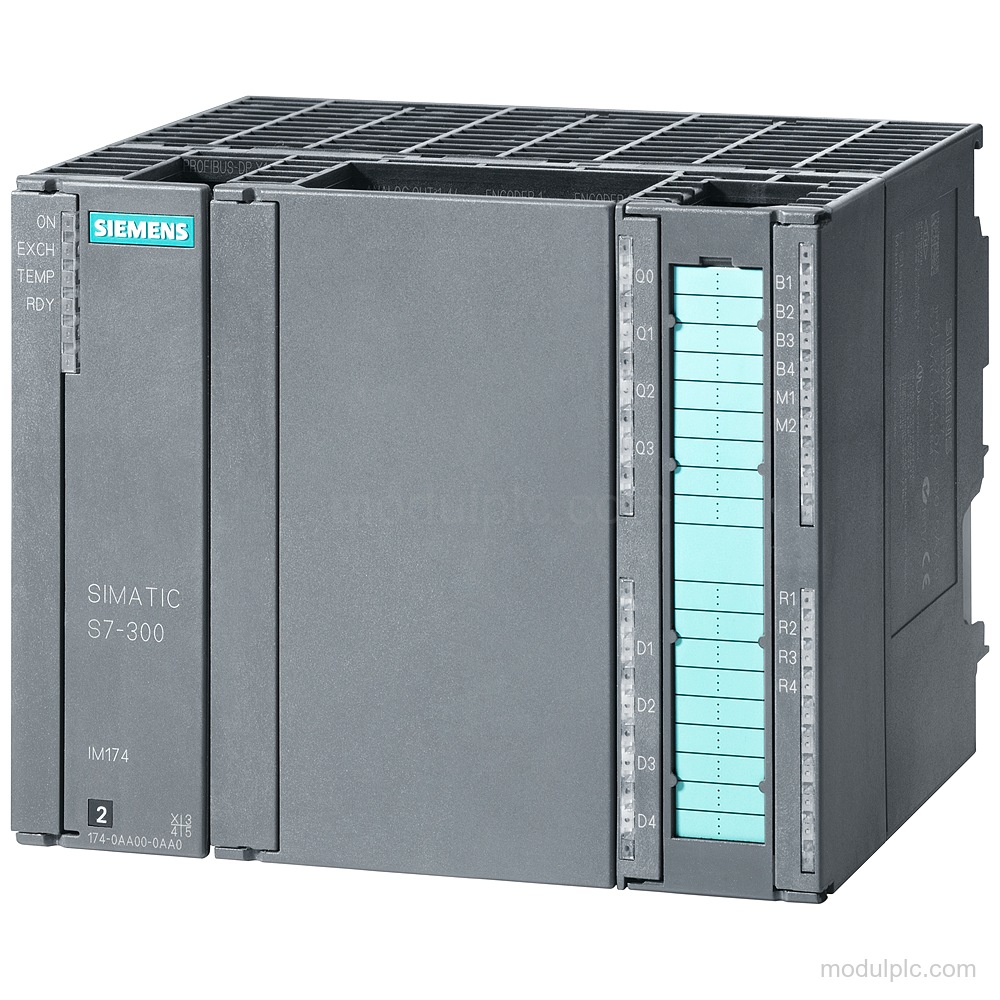

| Jenis modul | Modul antarmuka SIMATIC S7-300 IM174 |
| Koneksi penggerak | Penggerak analog dan penggerak stepper pada PROFIBUS isokron ke sistem Motion Control |
| Input enkoder | 4 |
| Output analog | 4; -10 V hingga +10 V; resolusi maksimum 15 bit dengan overrange termasuk tanda |
| Input digital | 10 |
| Output digital | 8; terlindung dari hubung singkat |
| Enkoder yang dapat dihubungkan | Maksimum 4; enkoder inkremental, enkoder absolut (SSI), atau sensor 2-kawat |
| Tegangan catu daya | 24 V DC nominal; rentang yang diizinkan 20.4 V hingga 28.8 V |
| Konektor depan | 40-pin |
| Konfigurasi | STEP 7 V5.4 SP4 |
Aplikasi
- Koneksi penggerak analog dan stepper: Menghubungkan penggerak analog dan penggerak stepper ke sistem Motion Control melalui PROFIBUS isokron.
Fitur Utama
- Modul antarmuka untuk Motion Control: Menghubungkan penggerak analog dan penggerak stepper pada PROFIBUS isokron ke sistem Motion Control.
- Kanal enkoder dan analog: Memiliki 4 input enkoder dan 4 output analog dengan rentang output -10 V hingga +10 V serta resolusi maksimum 15 bit dengan overrange termasuk tanda.
- I/O digital: Menyediakan 10 input digital dan 8 output digital; output digital memiliki perlindungan hubung singkat.
- Antarmuka enkoder: Mendukung hingga 4 enkoder yang dapat dihubungkan, termasuk enkoder inkremental, enkoder absolut (SSI), dan sensor 2-kawat.
- Catu daya dan koneksi: Menggunakan catu daya nominal 24 V DC dan memerlukan konektor depan 40-pin. Rentang catu daya yang diizinkan adalah 20.4 V hingga 28.8 V.

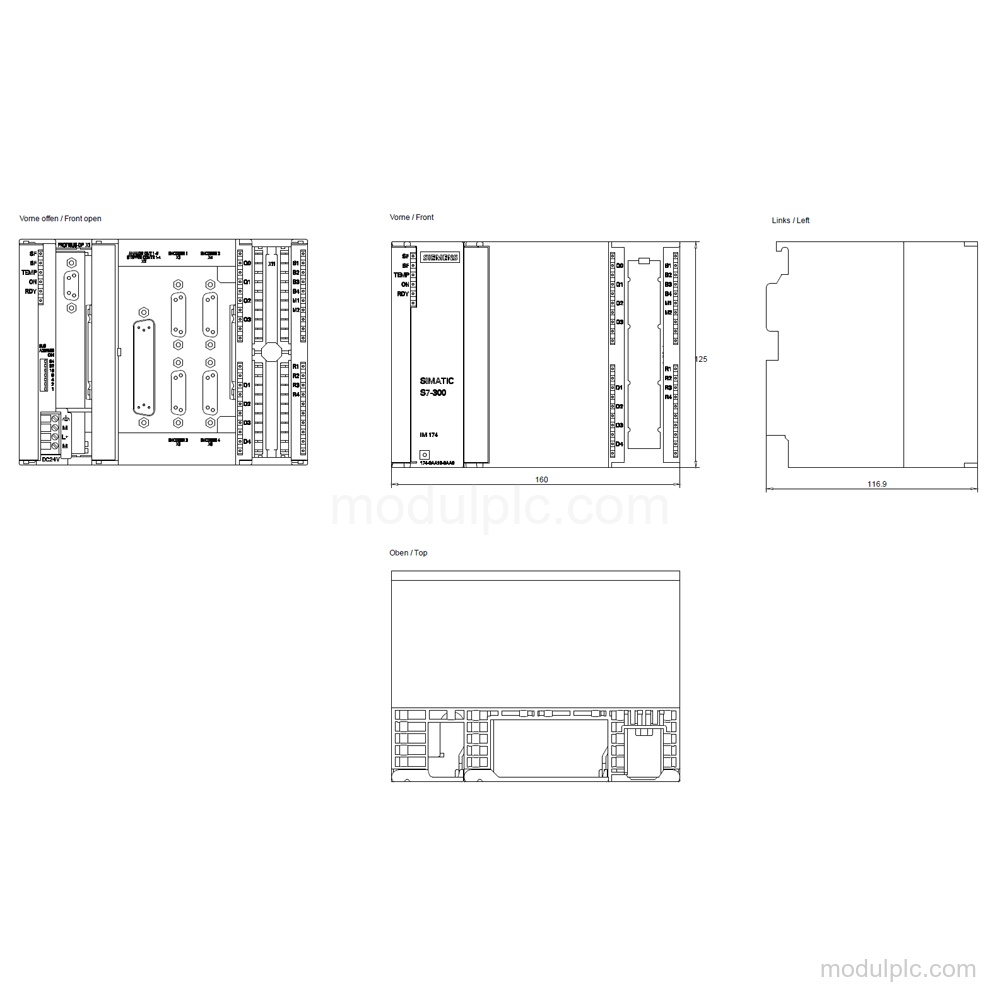

- Dimensi pemasangan: Berukuran lebar 160 mm, tinggi 125 mm, dan kedalaman 118 mm, dengan berat sekitar 1 kg.
Pertanyaan yang Sering Diajukan
1. Apa fungsi 6ES7174-0AA10-0AA0?
Ini adalah modul antarmuka SIMATIC S7-300 IM174 untuk menghubungkan penggerak analog dan penggerak stepper pada PROFIBUS isokron ke sistem Motion Control.
2. Berapa jumlah input enkoder dan output analog yang tersedia?
Modul ini memiliki 4 input enkoder dan 4 output analog.
3. Jenis enkoder apa yang dapat dihubungkan?
Hingga 4 enkoder inkremental, enkoder absolut (SSI), atau sensor 2-kawat dapat dihubungkan.
4. Catu daya dan konektor depan apa yang digunakan modul ini?
Modul ini menggunakan catu daya nominal 24 V DC dengan rentang yang diizinkan 20.4 V hingga 28.8 V dan memerlukan konektor depan 40-pin.
