Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|

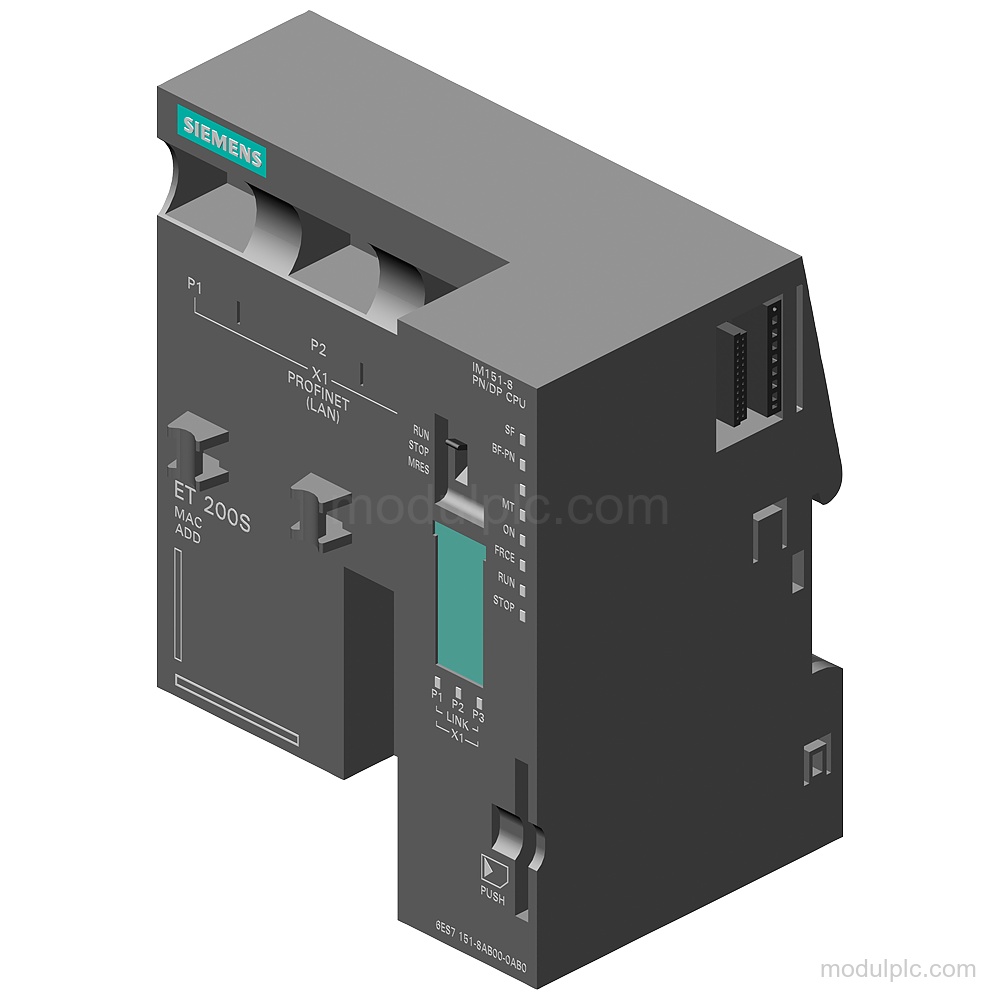

| Jenis modul | CPU SIMATIC DP IM151-8 PN/DP untuk ET200S |
| Memori kerja | 192 kbyte terintegrasi |
| Antarmuka PROFINET | 1x PROFINET; 3 port RJ45 |
| PROFINET IO Controller | Ya; juga secara bersamaan dengan fungsi IO Device |
| Tegangan catu daya | 24 V DC nominal; 20.4 V hingga 28.8 V DC diizinkan |
| Memori beban MMC | Plug-in; maksimum 8 Mbyte; MMC diperlukan |
| Master PROFIBUS DP | Dengan modul master DP; maksimum 32 perangkat DP; 12 Mbit/s |
Aplikasi
- Kontrol I/O PROFINET: Mengontrol PROFINET IO Device dan dapat beroperasi secara bersamaan sebagai PROFINET IO Device.
- Komunikasi PROFINET: Menyediakan PROFINET CBA, komunikasi Open IE melalui TCP/IP, ISO on TCP, dan UDP, server web, serta komunikasi S7.
- Komunikasi master PROFIBUS DP: Dengan modul master DP, berkomunikasi dengan perangkat PROFIBUS DP sebagai master DP.
Fitur Utama
- Antarmuka PROFINET: 1x antarmuka PROFINET dengan 3 port RJ45, switch terintegrasi, deteksi laju transmisi otomatis, autonegotiation, dan autocrossing.
- Komunikasi PROFINET: Mendukung PROFINET IO Controller dan PROFINET IO Device secara bersamaan, PROFINET CBA, IRT, Shared Device, dan komunikasi Open IE melalui TCP/IP, ISO on TCP, dan UDP.
- Tegangan catu daya: Tegangan catu daya nominal: 24 V DC; rentang yang diizinkan: 20.4 V hingga 28.8 V DC. Perlindungan polaritas terbalik tersedia terhadap kerusakan.
- Memori: Memori kerja terintegrasi: 192 kbyte. Memori beban MMC plug-in didukung hingga 8 Mbyte; MMC diperlukan.
- Layanan PROFIBUS DP: Dengan modul master DP, komunikasi master PROFIBUS DP mendukung hingga 32 perangkat DP pada 12 Mbit/s.

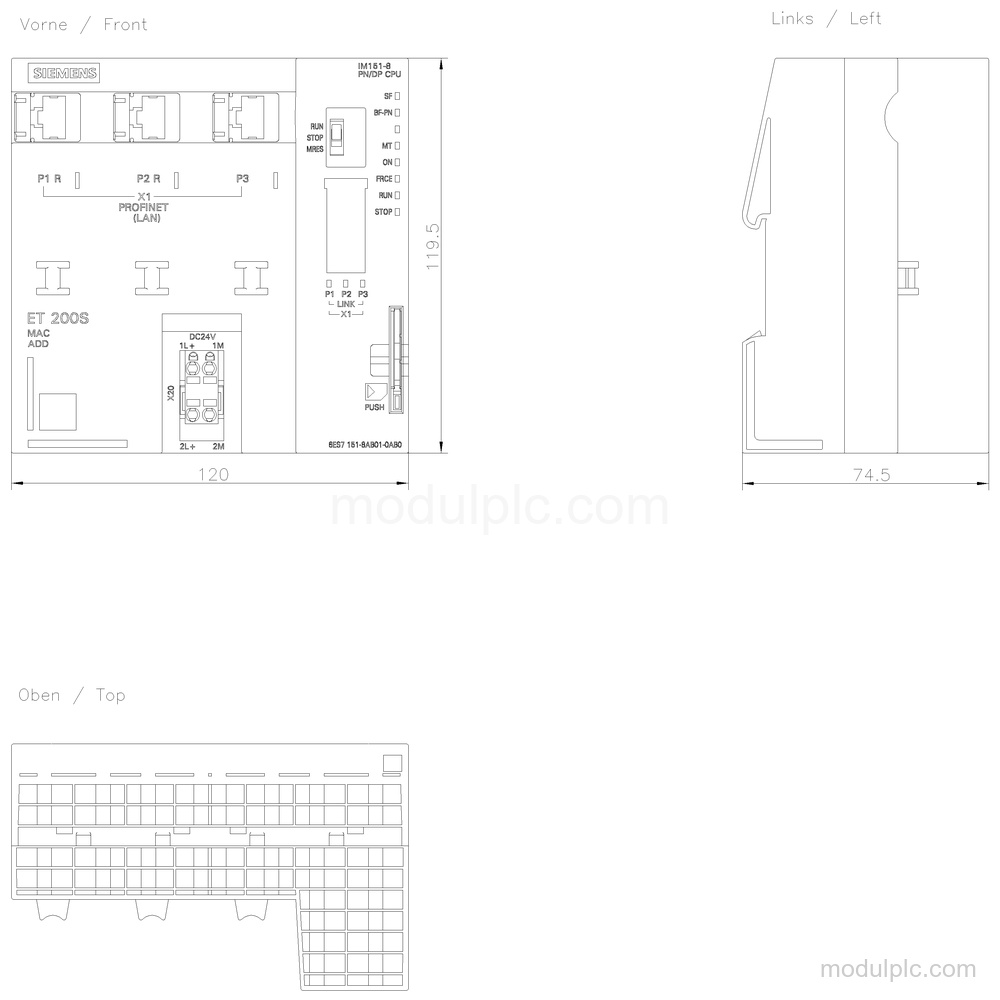

- Diagnostik dan pemasangan: Buffer diagnostik memiliki hingga 500 entri, dengan 100 entri yang tahan terhadap kegagalan daya. Dimensi 120 mm × 119.5 mm × 75 mm; jumlah rel pemasangan: 1.
Pertanyaan yang Sering Diajukan
1. Antarmuka PROFINET apa yang dimiliki 6ES7151-8AB01-0AB0?
Produk ini memiliki 1x PROFINET dengan 3 port RJ45 dan switch terintegrasi.
2. Apakah CPU ini dapat beroperasi sebagai PROFINET IO Controller?
Ya. Produk ini mendukung fungsi PROFINET IO Controller dan juga dapat beroperasi secara bersamaan sebagai PROFINET IO Device.
3. Berapa tegangan catu daya CPU ini?
Tegangan catu daya nominal adalah 24 V DC, dengan rentang yang diizinkan dari 20.4 V hingga 28.8 V DC.
4. Memori apa yang tersedia?
Produk ini memiliki memori kerja terintegrasi 192 kbyte dan memori beban MMC plug-in hingga 8 Mbyte. MMC diperlukan.
5. Apa yang termasuk atau tidak termasuk dalam konfigurasi ini?
Konfigurasi ini tanpa baterai. Deskripsi produk mengidentifikasinya sebagai suku cadang.
