Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|

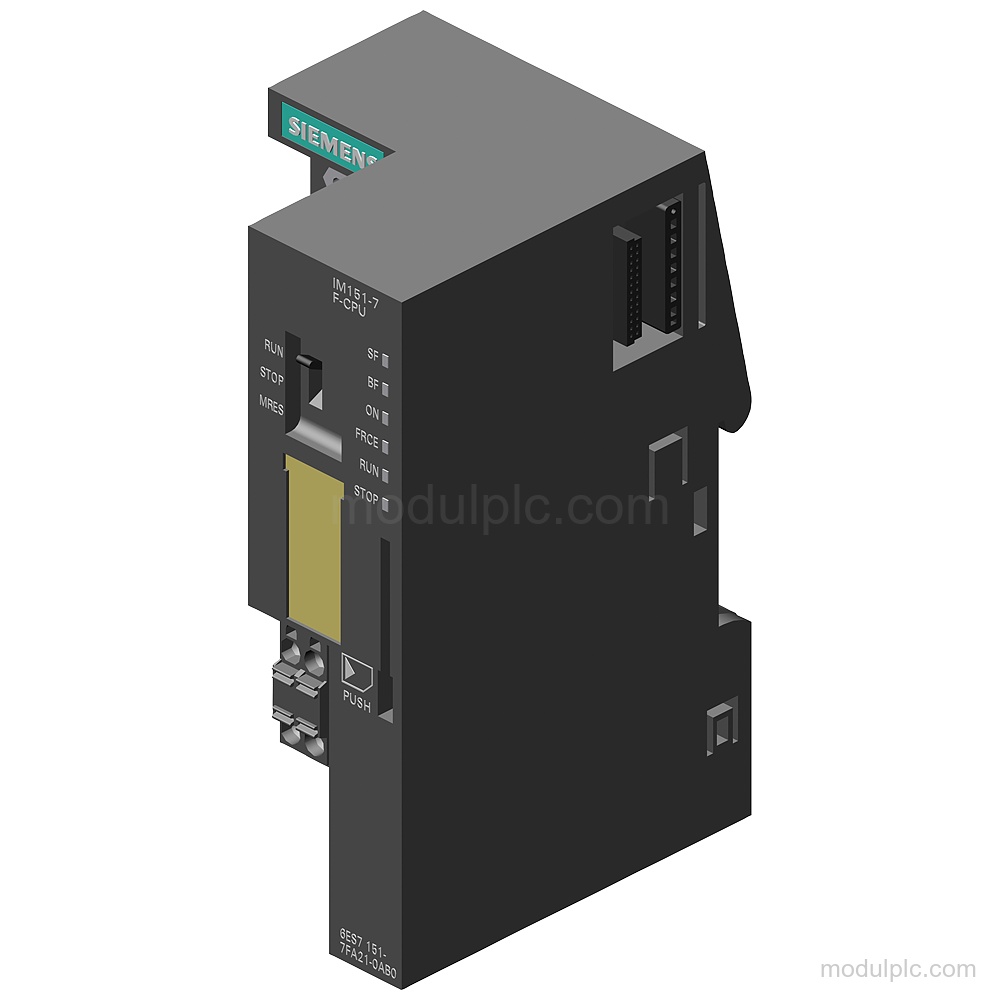

| Jenis modul | SIMATIC DP IM151-7 F-CPU untuk ET200S |
| Memori kerja | 192 kbyte |
| Antarmuka terintegrasi | PROFIBUS DP melalui antarmuka RS 485 terisolasi |
| Konektor antarmuka | Soket D-sub 9-pole |
| Laju transmisi perangkat PROFIBUS DP, maks. | 12 Mbit/s |
| Tegangan catu nominal | 24 V DC |
| Tegangan catu yang diizinkan | 19.2 V hingga 28.8 V DC |
| Memori muat | MMC plug-in, maks. 8 Mbyte |
| Buffer diagnostik | 500 entri, maks. |
| Rel pemasangan | 1; lebar stasiun: ≤ 1 m atau < 2 m |
| Pengecualian | Tanpa baterai; SIMATIC MMC diperlukan |
Aplikasi
- Komunikasi perangkat PROFIBUS DP: Sumber mendukung operasi sebagai perangkat PROFIBUS DP aktif atau pasif dan pertukaran data langsung antarslave.
- Pemrograman dan diagnostik PLC: Sumber mendukung komunikasi PG/OP, variabel status dan kontrol, forcing, pesan diagnostik, serta akses buffer diagnostik.
Fitur Utama
- Antarmuka PROFIBUS DP terintegrasi: Antarmuka RS 485 terintegrasi beroperasi sebagai perangkat PROFIBUS DP hingga 12 Mbit/s dan menggunakan soket D-sub 9-pole.
- Memori kerja dan memori muat: Memori kerja terintegrasi berkapasitas 192 kbyte. Memori muat MMC plug-in didukung hingga 8 Mbyte; SIMATIC MMC diperlukan.
- Catu 24 V DC: Tegangan catu nominal adalah 24 V DC, dengan rentang yang diizinkan dari 19.2 V hingga 28.8 V DC dan perlindungan polaritas terbalik terhadap kerusakan.
- Layanan komunikasi: Layanan yang didukung mencakup komunikasi PG/OP, komunikasi data global, komunikasi dasar S7, dan komunikasi S7 sebagai server.
- Diagnostik dan perlindungan: CPU ini memiliki buffer diagnostik hingga 500 entri, fungsi diagnostik, alarm, dan LED kesalahan grup SF berwarna merah.

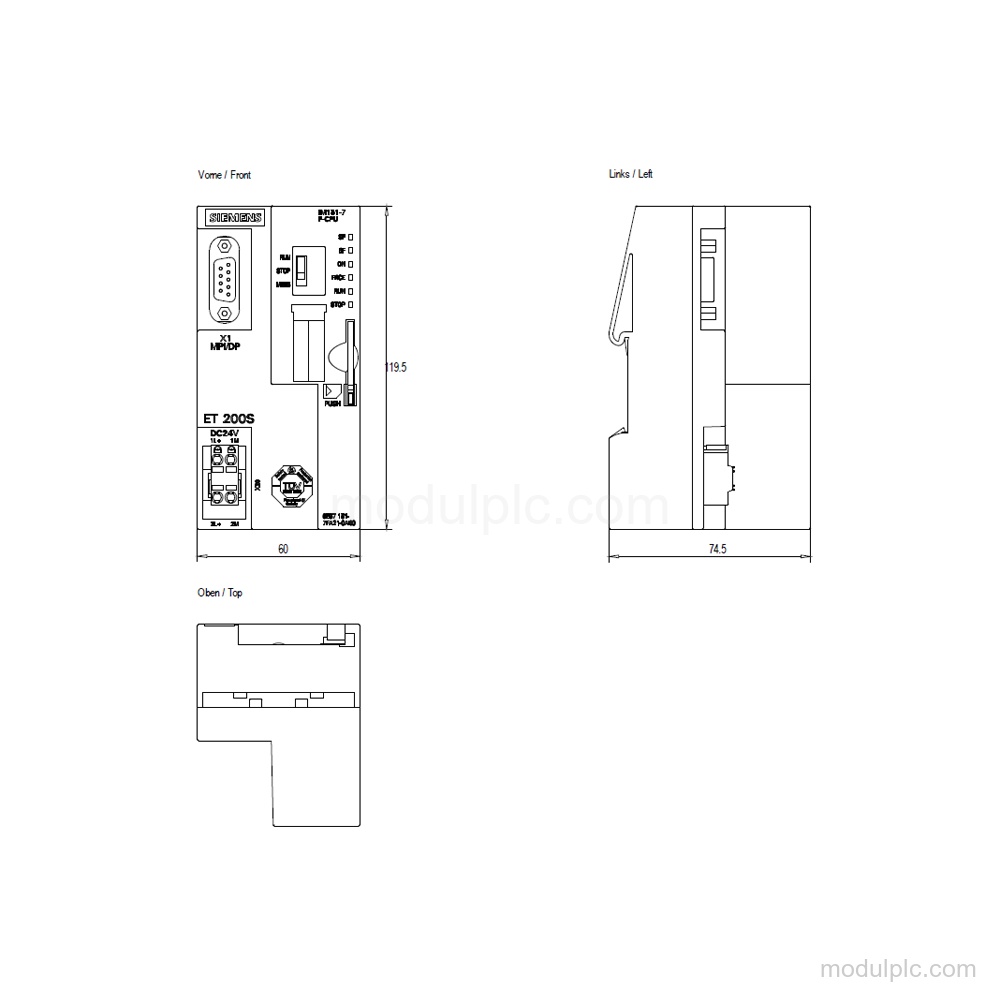

- Pemasangan dan dimensi: Satu rel pemasangan dapat digunakan. Dimensinya adalah lebar 60 mm, tinggi 119.5 mm, dan kedalaman 75 mm.
Pertanyaan yang Sering Diajukan
1. Antarmuka apa yang dimiliki IM151-7 F-CPU?
Produk ini memiliki antarmuka RS 485 terisolasi untuk PROFIBUS DP dengan soket D-sub 9-pole dan laju transmisi maksimum 12 Mbit/s.
2. Berapa tegangan catu yang diperlukan CPU ini?
Tegangan catu nominalnya adalah 24 V DC. Rentang yang diizinkan adalah 19.2 V hingga 28.8 V DC.
3. Memori apa yang tersedia?
Produk ini memiliki memori kerja terintegrasi 192 kbyte dan mendukung memori muat MMC plug-in hingga 8 Mbyte.
4. Apakah baterai termasuk?
Produk ini tanpa baterai.
5. Apakah SIMATIC MMC diperlukan?
Ya. SIMATIC MMC diperlukan.
