Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|

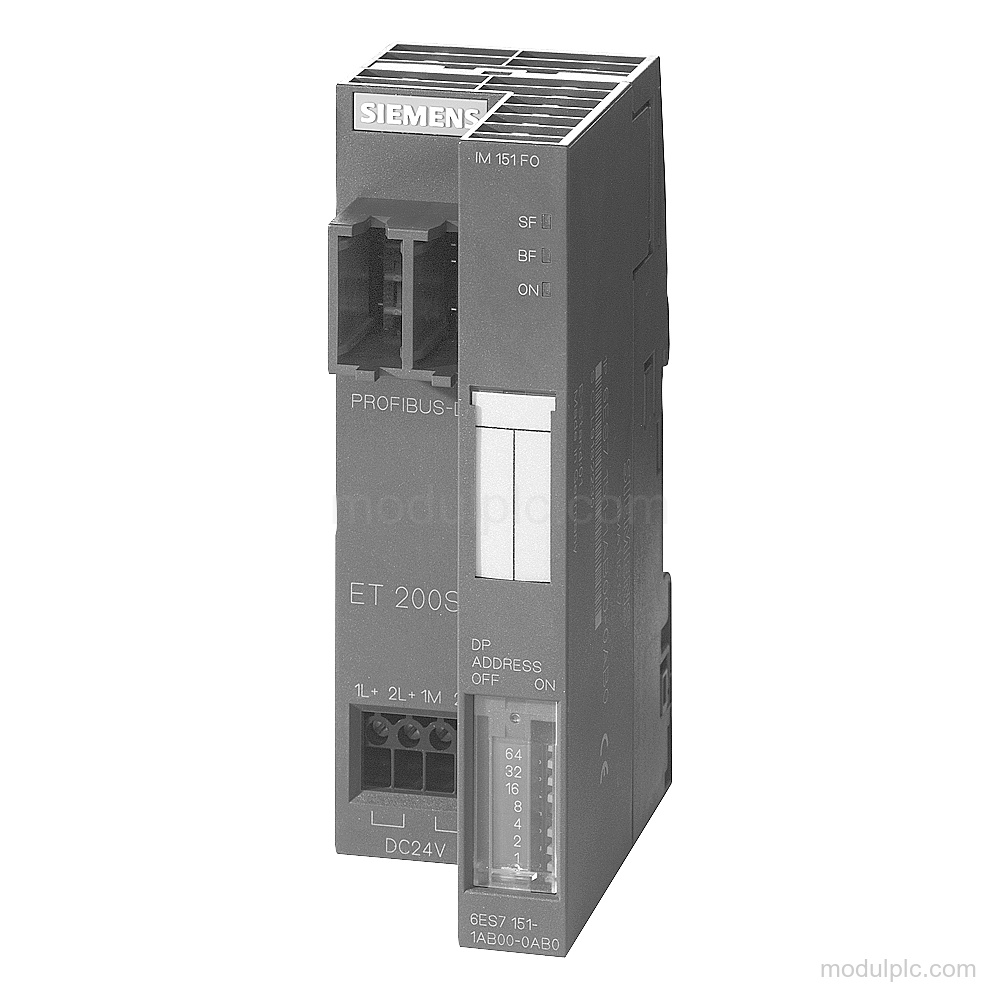

| Tipe produk | IM 151-1 FO |
| Protokol | PROFIBUS DP |
| Laju transmisi maksimum | 12 Mbit/s |
| Volume pengalamatan input | 244 byte |
| Volume pengalamatan output | 244 byte |
| Antarmuka optik | 4 x soket Simplex |
| Modul terhubung maksimum | 63 modul daya, elektronik, atau starter motor |
| Koneksi bus | FOC terintegrasi dengan modul terminasi |
| Arus input, maks. | 200 mA dari tegangan suplai 1L+ |
| Arus output, maks. | 700 mA untuk bus backplane (5 V DC) |
Aplikasi
- Komunikasi PROFIBUS DP: Mendukung komunikasi data melalui PROFIBUS DP.
- Pertukaran data langsung: Mendukung pertukaran data langsung untuk komunikasi slave-ke-slave.
Fitur Utama
- Modul antarmuka: Penamaan tipe produk: IM 151-1 FO untuk ET 200S.
- Komunikasi PROFIBUS DP: Mendukung PROFIBUS DP dengan laju transmisi maksimum 12 Mbit/s.
- Volume pengalamatan: Menyediakan 244 byte untuk input dan 244 byte untuk output.
- Antarmuka optik: Koneksi bus menggunakan FOC terintegrasi dengan modul terminasi; antarmuka optik: 4 x soket Simplex.
- Koneksi modul: Hingga 63 modul daya, elektronik, atau starter motor dapat dihubungkan.
- Diagnostik dan status: Memiliki alarm dan fungsi diagnostik, dengan LED BF Kesalahan bus merah dan SF Kesalahan grup merah.
Pertanyaan yang Sering Diajukan
1. Apa fungsi Siemens 6ES7151-1AB05-0AB0?
Modul ini adalah modul antarmuka IM 151-1 FO untuk ET 200S dengan komunikasi PROFIBUS DP.
2. Berapa laju transmisi yang didukung modul ini?
Laju transmisi maksimum adalah 12 Mbit/s; laju yang didukung juga mencakup 9,6 / 19,2 / 45,45 / 93,75 / 187,5 / 500 kbit/s dan 1,5 / 12 Mbit/s.
3. Berapa volume pengalamatan input dan output yang tersedia?
Modul menyediakan 244 byte untuk input dan 244 byte untuk output.
4. Apa koneksi bus pada konfigurasi ini?
Konfigurasi ini memiliki koneksi bus FOC terintegrasi dengan modul terminasi dan antarmuka optik dengan 4 x soket Simplex.
5. Apa yang perlu diverifikasi sebelum meminta penawaran?
Verifikasi nomor pesanan yang tepat, kebutuhan PROFIBUS DP, koneksi optik, jumlah modul yang dihubungkan, dan kebutuhan pemantauan tegangan suplai 24 V.
