Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Kanal output digital | 4 output transistor F-DO PROFIsafe |
| Tegangan beban nominal | 24 V DC |
| Arus output nominal untuk sinyal "1" | 2 A |
| Rentang arus output yang diizinkan | 20 mA hingga 2.4 A |
| Diagnostik | Putus kabel, hubung singkat, kesalahan grup SF, dan indikasi status output digital |
| Tingkat keselamatan | PLe menurut ISO 13849-1; SIL 3 menurut IEC 61508 |
| Bobot perkiraan | 85 g |
Aplikasi
- Kontrol output digital terkait keselamatan: Menyediakan output transistor F-DO PROFIsafe untuk kontrol output digital terkait keselamatan.
Fitur Utama
- 4 output F-DO PROFIsafe: Menyediakan 4 output digital transistor untuk pengoperasian F-DO PROFIsafe.
- Data listrik output: Tegangan beban nominal adalah 24 V DC; arus output nominal untuk sinyal "1" adalah 2 A, dengan rentang yang diizinkan 20 mA hingga 2.4 A.
- Perlindungan dan diagnostik output: Output memiliki perlindungan hubung singkat, diagnostik, deteksi putus kabel dan hubung singkat, serta LED kesalahan grup SF dan status output digital.
- Kemampuan keselamatan: Modul mencapai Performance Level PLe menurut ISO 13849-1 dan SIL 3 menurut IEC 61508 dalam mode keselamatan.

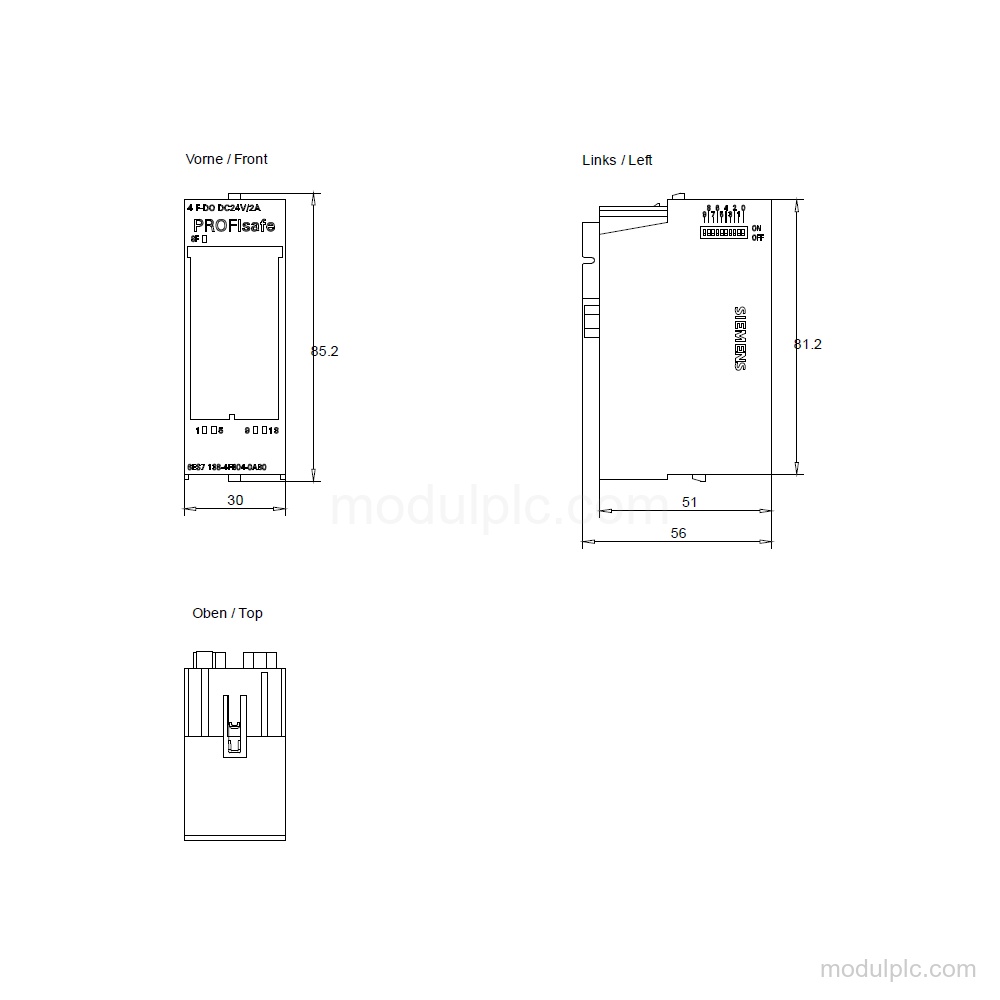

- Dimensi pemasangan: Lebar keseluruhan 30 mm; dimensinya 30 mm x 81 mm x 52 mm, dan bobot perkiraannya 85 g.
- Siklus hidup produk: Produk dihentikan.
Pertanyaan yang Sering Diajukan
1. Berapa banyak kanal F-DO yang dimiliki 6ES7138-4FB04-0AB0?
Modul ini memiliki 4 output digital transistor F-DO PROFIsafe.
2. Berapa tegangan beban dan arus output modul ini?
Tegangan beban nominalnya 24 V DC. Arus output nominal untuk sinyal "1" adalah 2 A, dengan rentang yang diizinkan 20 mA hingga 2.4 A.
3. Diagnostik apa yang tersedia?
Diagnostik mencakup deteksi putus kabel dan hubung singkat, LED kesalahan grup SF, serta LED status output digital.
4. Berapa dimensi dan bobot modul ini?
Dimensinya 30 mm x 81 mm x 52 mm, dengan bobot perkiraan 85 g.
