Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|

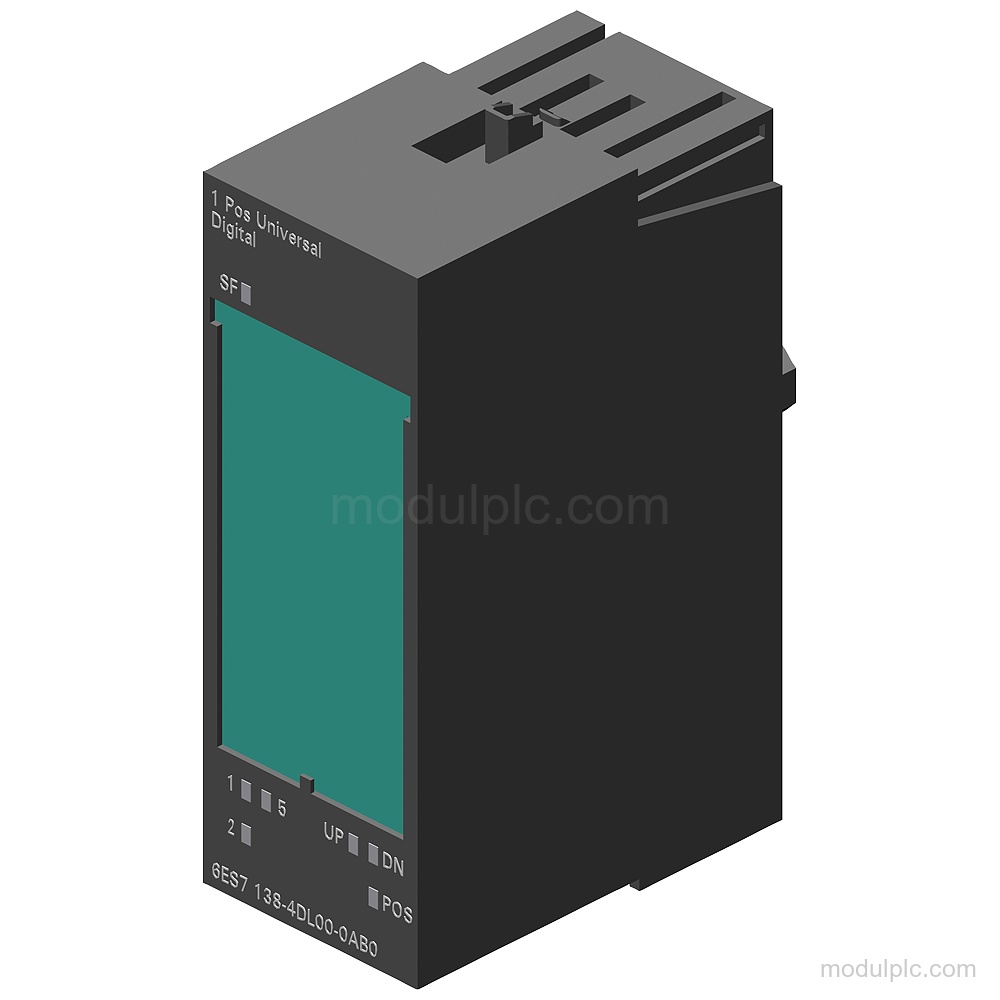

| Jenis modul | Modul elektronik SIMATIC DP untuk ET 200S |
| Fungsi | Positioning terkendali dengan output digital |
| Dukungan enkoder | Enkoder incremental 5 V/24 V dan enkoder SSI |
| Enkoder yang dapat dihubungkan | Maksimum 1 |
| Tegangan beban L+ | 24 V nominal; 20.4 V hingga 28.8 V yang diizinkan |
| Frekuensi input digital | Maksimum 100 kHz |
| Arus output digital | 7 mA hingga 600 mA untuk sinyal "1" pada 0 hingga 60 °C |
| Frekuensi switching | Maksimum 100 Hz dengan beban resistif |
| Waktu pembaruan pesan umpan balik | 1 ms |
| Pemisahan potensial | Antara bus backplane dan semua komponen sirkuit lainnya |
Aplikasi
- Positioning terkendali: Mengendalikan positioning menggunakan output digital dengan umpan balik enkoder incremental atau SSI.
Fitur Utama
- Positioning terkendali: Menyediakan positioning terkendali dengan output digital untuk enkoder incremental 5 V/24 V dan SSI.
- Dukungan enkoder: Mendukung enkoder incremental simetris dan asimetris, enkoder SSI absolut, serta sensor 2-kawat Tipe 2; maksimum 1 enkoder yang dapat dihubungkan.
- Waktu input digital: Frekuensi input digital hingga 100 kHz dengan penundaan input 0.1 ms pada tegangan input nominal.
- Data output digital: Output digital memiliki tegangan nominal 24 V, arus output yang diizinkan untuk sinyal "1" sebesar 7 mA hingga 600 mA pada 0 hingga 60 °C, dan perlindungan hubung singkat.
- Suplai dan perlindungan: Tegangan beban L+ adalah 24 V nominal, dengan rentang yang diizinkan 20.4 V hingga 28.8 V, perlindungan polaritas terbalik, dan perlindungan hubung singkat pada suplai enkoder.

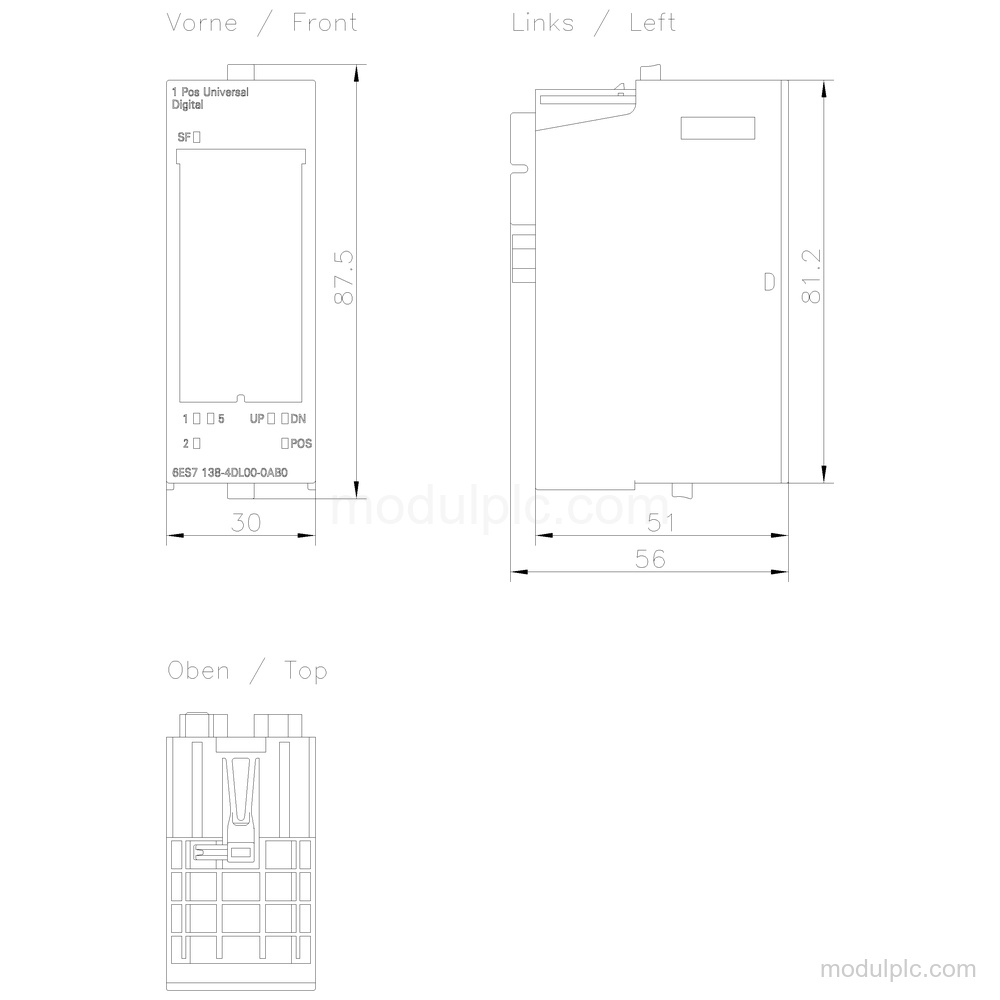

- Dimensi dan isolasi: Modul memiliki lebar 30 mm, tinggi 81 mm, dan kedalaman 52 mm, dengan pemisahan potensial antara bus backplane dan komponen sirkuit lainnya.
Pertanyaan yang Sering Diajukan
1. Apa fungsi Siemens 6ES7138-4DL00-0AB0?
Modul ini menyediakan positioning terkendali dengan output digital untuk enkoder incremental 5 V/24 V dan SSI.
2. Enkoder apa yang dapat dihubungkan ke modul ini?
Modul ini mendukung enkoder incremental simetris dan asimetris, enkoder SSI absolut, serta sensor 2-kawat Tipe 2. Maksimumnya adalah 1 enkoder yang dapat dihubungkan.
3. Berapa frekuensi input digitalnya?
Frekuensi input digitalnya hingga 100 kHz dengan penundaan waktu 0.1 ms.
4. Berapa tegangan suplai modul ini?
Tegangan beban L+ adalah 24 V nominal, dengan rentang yang diizinkan 20.4 V hingga 28.8 V.
5. Berapa dimensi modul ini?
Modul memiliki lebar 30 mm, tinggi 81 mm, dan kedalaman 52 mm.
