Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|

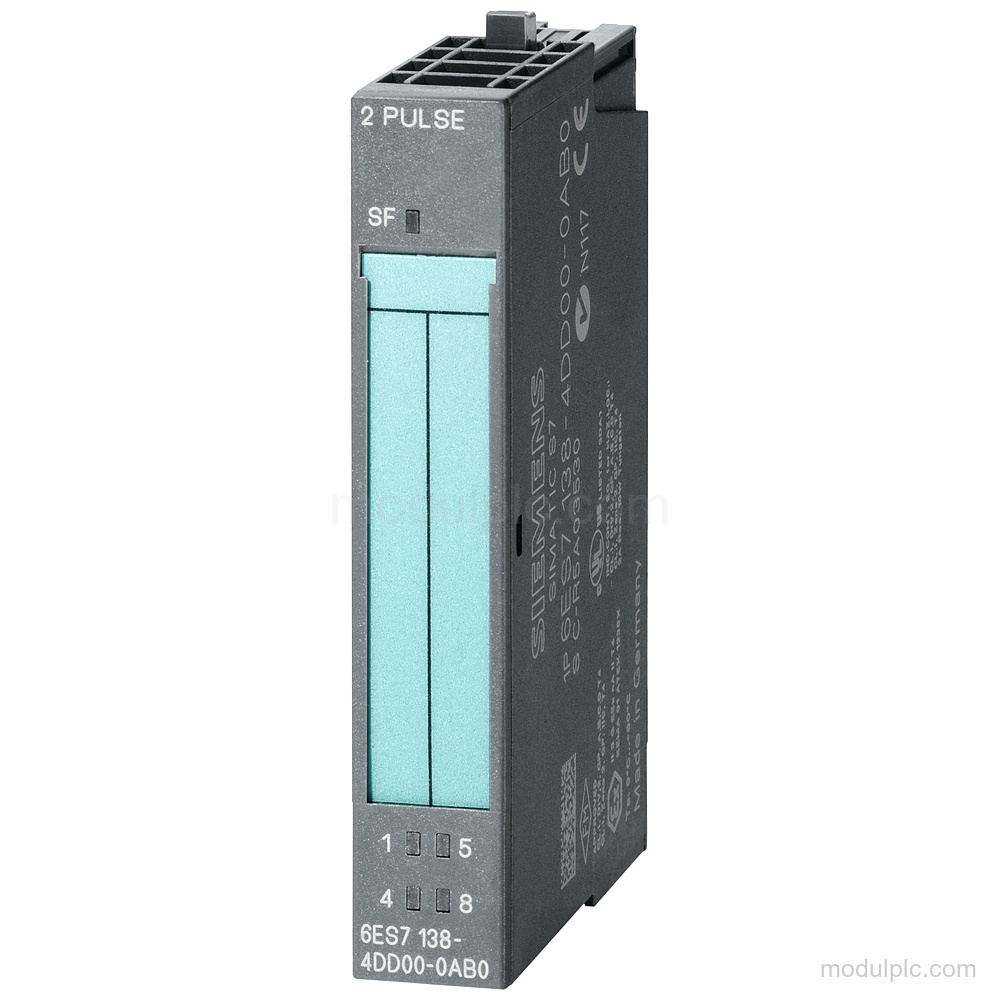

| Jenis modul | Modul elektronik SIMATIC DP untuk ET 200S |
| Kanal generator pulsa dan timer | 2; 1 input digital dan 1 output digital per kanal |
| Input digital | 2 |
| Output digital | 2 |
| Tegangan beban nominal L+ | 24 V DC; Dari modul daya |
| Frekuensi input maksimum | 20 kHz, dengan penundaan waktu 0.1 ms |
| Arus output nominal sinyal 1 | 2 A |
Aplikasi
- Pembangkitan dan pewaktuan pulsa: Menyediakan fungsi generator pulsa dan timer melalui 2 kanal dengan input dan output digital.
Fitur Utama
- Modul generator pulsa dan timer: 2 kanal; setiap kanal memiliki 1 input digital dan 1 output digital.
- Input digital: 2 input dengan tegangan input nominal 24 V dan frekuensi input maksimum 20 kHz.
- Output digital: 2 output dengan arus output nominal untuk sinyal 1 sebesar 2 A dan perlindungan hubung singkat.
- Tegangan suplai: Tegangan beban nominal L+ adalah 24 V DC, dari modul daya.
- Pewaktuan pulsa: Lebar pulsa minimum untuk reaksi program adalah 100 μs; durasi pulsa minimum adalah 100 μs.

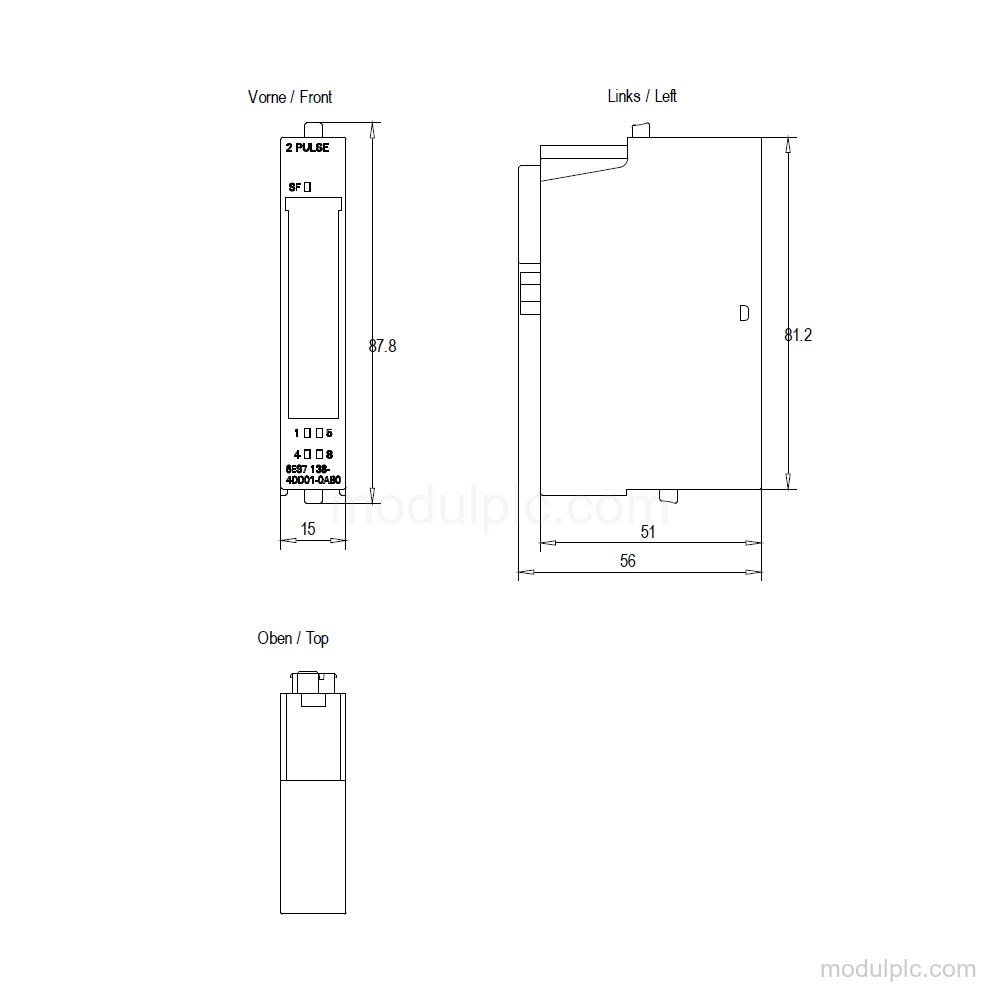

- Dimensi pemasangan: Lebar: 15 mm; tinggi: 81 mm; kedalaman: 52 mm; berat, kira-kira: 40 g.
Pertanyaan yang Sering Diajukan
1. Berapa banyak kanal generator pulsa dan timer yang dimiliki 6ES7138-4DD01-0AB0?
Modul ini memiliki 2 kanal, dengan 1 input digital dan 1 output digital per kanal.
2. Berapa jumlah input dan output digitalnya?
Modul ini memiliki 2 input digital dan 2 output digital.
3. Berapa tegangan suplai modul ini?
Tegangan beban nominal L+ adalah 24 V DC, dari modul daya.
4. Berapa frekuensi input yang didukung?
Frekuensi input maksimum adalah 20 kHz dengan penundaan waktu 0.1 ms.
