Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis modul | Modul elektronik SIMATIC DP untuk ET 200S |
| Kanal motor stepper | 1 |
| Antarmuka unit daya | +/-5 V 1 kanal |
| Input digital | 2 |
| Tegangan beban L+ | Nilai nominal 24 V DC |
| Koneksi motor stepper | Sinyal diferensial PULSE, notPULSE, DIR, dan notDIR ke RS 422 |
| Siklus produk | Produk dihentikan |
Aplikasi
- Positioning motor stepper: Menyediakan positioning motor stepper melalui sinyal pulsa dan arah diferensial ke RS 422.
- Fungsi input positioning: Mendukung fungsi cam referensi, penekanan pulsa, penghentian eksternal, dan sakelar batas melalui 2 input digital.
Fitur Utama
- Positioning motor stepper: Modul elektronik untuk ET 200S dengan 1 kanal motor stepper.
- Antarmuka unit daya: Antarmuka +/-5 V 1 kanal ke unit daya.
- Input digital: 2 input digital mendukung fungsi cam referensi, penekanan pulsa, penghentian eksternal, dan sakelar batas.
- Koneksi motor stepper: Sinyal diferensial PULSE, notPULSE, DIR, dan notDIR ke RS 422.
- Catu dan perlindungan: Nilai nominal tegangan beban L+ adalah 24 V DC, dengan perlindungan polaritas terbalik dan kehilangan daya tipikal 1.5 W.

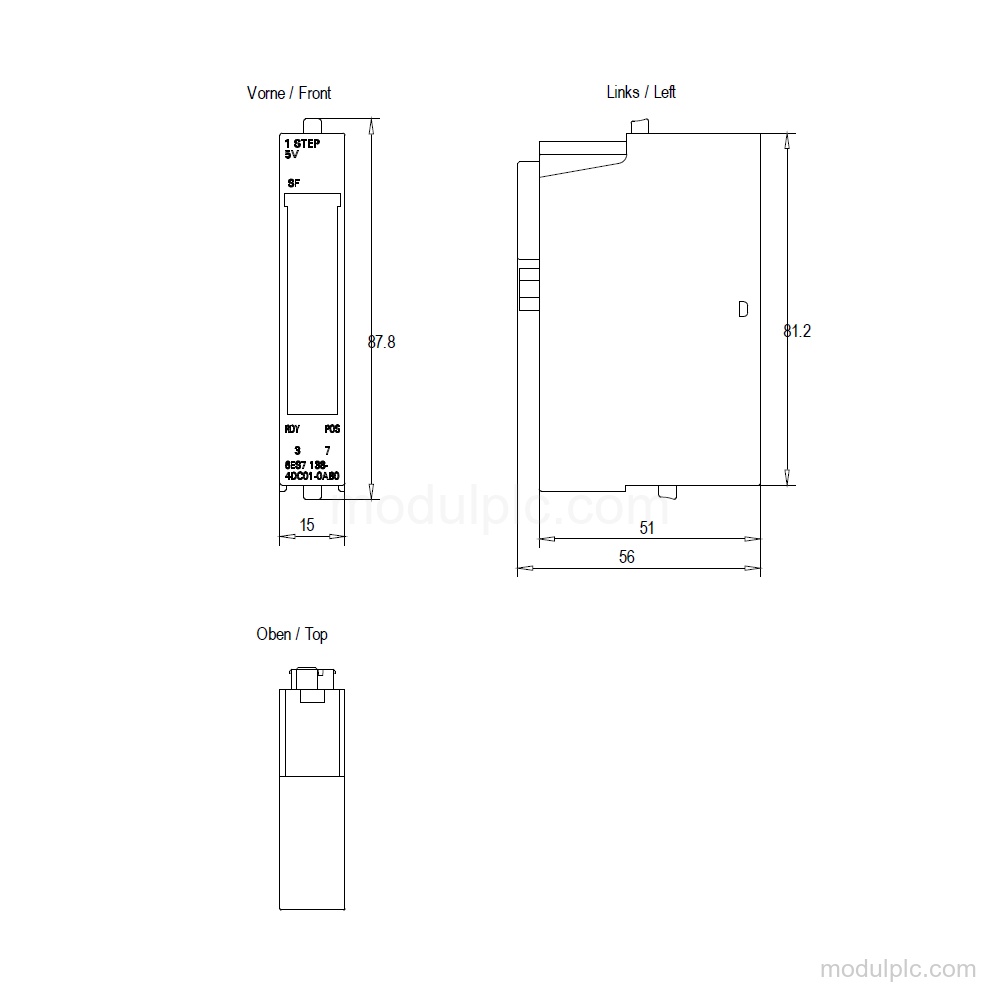

- Dimensi modul: Lebar: 15 mm; tinggi: 81 mm; kedalaman: 52 mm. Siklus produk: Produk dihentikan.
Pertanyaan yang Sering Diajukan
1. Apa fungsi Siemens 6ES7138-4DC01-0AB0?
Modul ini adalah modul elektronik untuk positioning motor stepper ET 200S dengan 1 kanal motor stepper dan antarmuka +/-5 V 1 kanal ke unit daya.
2. Berapa jumlah input digital pada modul ini?
Modul ini memiliki 2 input digital untuk fungsi cam referensi, penekanan pulsa, penghentian eksternal, dan sakelar batas.
3. Sinyal apa yang digunakan untuk menghubungkan motor stepper?
Koneksi menggunakan sinyal diferensial untuk pulsa (PULSE, notPULSE) dan arah (DIR, notDIR) ke RS 422.
4. Berapa tegangan catu yang digunakan?
Nilai nominal tegangan beban L+ adalah 24 V DC, dan nilai nominal tegangan input adalah 24 V DC.
5. Apa yang perlu diverifikasi sebelum meminta penawaran?
Verifikasi lebar 15 mm, antarmuka +/-5 V 1 kanal, data catu 24 V DC, koneksi diferensial RS 422, dan siklus Produk dihentikan.
