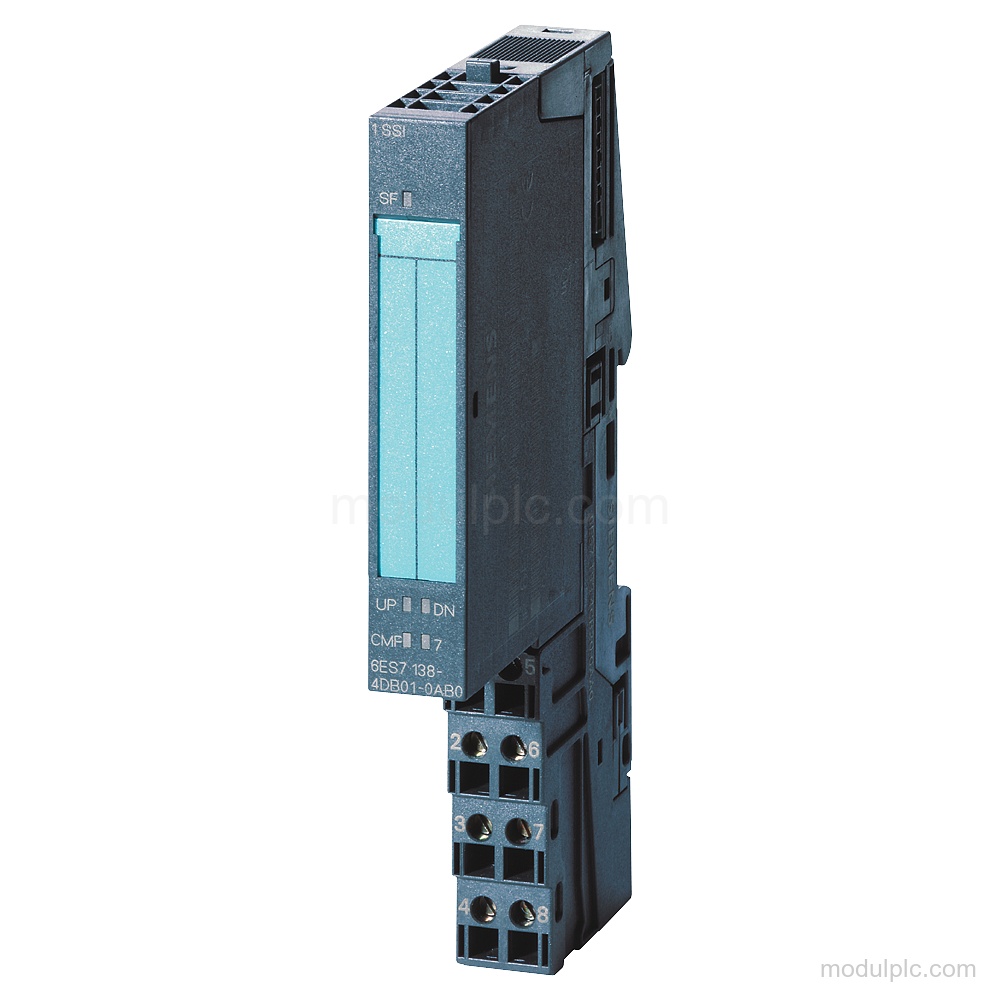

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis modul | Modul elektronik SIMATIC DP untuk ET 200S |
| Koneksi enkoder SSI | 1 |
| Operasi SSI | 25 bit/1 MHz |
| Input digital | 1 |
| Sinyal input SSI | ke RS-422 |
| Catu daya enkoder | 24 V; arus output, maks. 500 mA |
| Tegangan beban L+ | Nilai nominal (DC): 24 V; rentang yang diizinkan: 20.4 V hingga 28.8 V |
Aplikasi
- Koneksi enkoder absolut: Menghubungkan enkoder absolut ke Synchronous Serial Interface SSI untuk akuisisi nilai posisi serial sinkron.
Fitur Utama
- Koneksi enkoder SSI: Menghubungkan 1 enkoder absolut dengan Synchronous Serial Interface SSI.
- Antarmuka sinyal enkoder: Sinyal input SSI ke RS-422 dengan operasi 25 bit/1 MHz dan panjang telegram yang dapat diparameterkan: 13, 14, 16, 21, 24 & 25 bit.
- Input digital: Memiliki 1 input digital; sinyal "0": -30 hingga +5 V dan sinyal "1": +11 hingga +30V.
- Catu daya enkoder: Menyediakan catu daya enkoder 24 V dengan perlindungan hubung singkat dan arus output hingga 500 mA.
- Diagnostik: Mencakup LED Kesalahan grup SF merah, input digital hijau, penghitung maju hijau, dan penghitung mundur hijau.

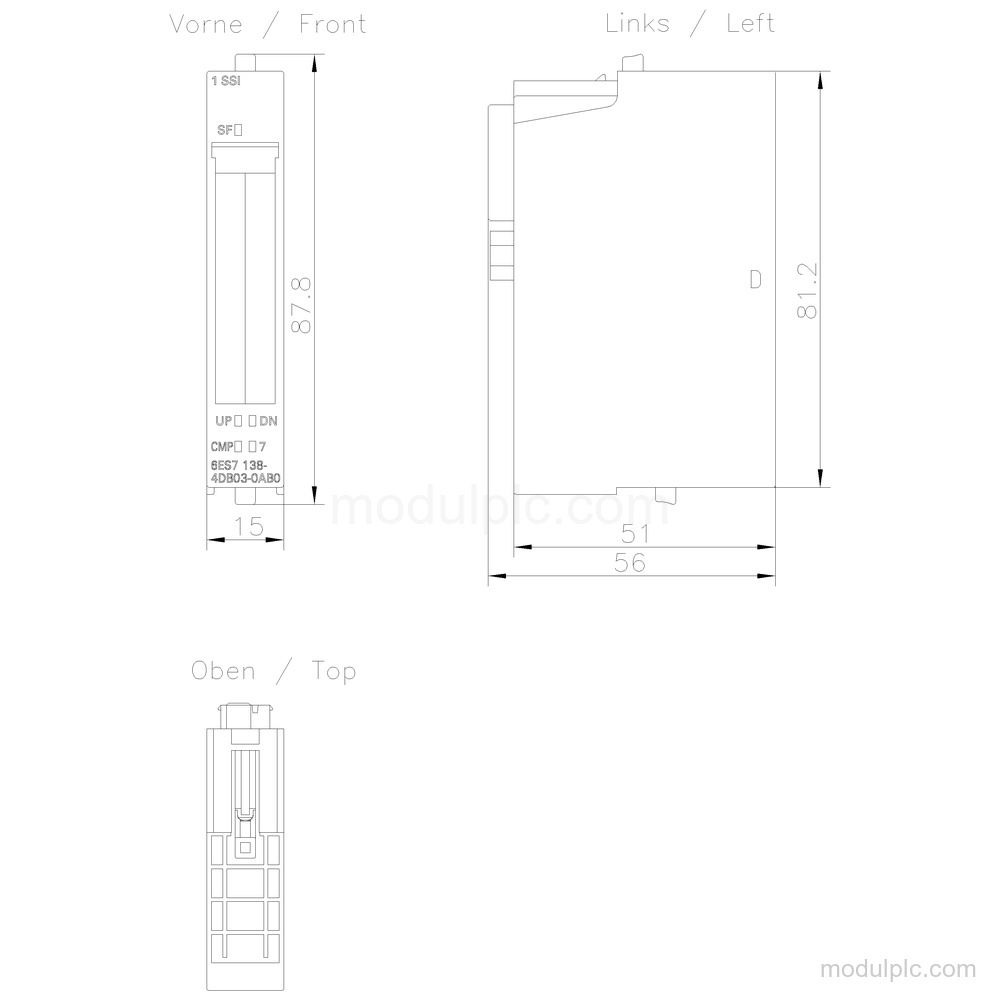

- Dimensi pemasangan: Berukuran lebar 15 mm, tinggi 81 mm, dan kedalaman 52 mm; berat sekitar 40 g.
Pertanyaan yang Sering Diajukan
1. Berapa banyak enkoder SSI yang dapat dihubungkan ke 6ES7138-4DB03-0AB0?
Modul ini dapat menghubungkan 1 enkoder absolut dengan SSI.
2. Antarmuka sinyal SSI apa yang digunakan modul ini?
Sinyal input SSI adalah ke RS-422.
3. Panjang telegram SSI apa yang dapat diparameterkan?
Panjang telegram 13, 14, 16, 21, 24 & 25 bit dapat diparameterkan.
4. Catu daya apa yang disediakan modul untuk enkoder?
Catu daya enkoder adalah 24 V dengan perlindungan hubung singkat dan arus output hingga 500 mA.
