Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Kanal keluaran analog | 2 |
| Rentang keluaran arus yang didukung | -20 mA hingga +20 mA; 4 mA hingga 20 mA |
| Waktu siklus, semua kanal, maks. | 0.5 ms |
| Resolusi dengan overrange, maks. | 16 bit termasuk tanda |
| Nilai nominal tegangan beban L+ | 24 V DC |
| Impedansi beban dengan keluaran arus, maks. | 500 Ω |
| Diagnosis | Informasi diagnosis dapat dibaca; putus kabel; kesalahan grup |
| Isolasi | Antara kanal dan bus backplane; antara kanal dan tegangan beban L+ |
| Siklus hidup produk | Produk dihentikan |
Aplikasi
- Keluaran arus ke aktuator: Modul menyediakan keluaran arus untuk koneksi aktuator dua kabel.
Fitur Utama
- Keluaran arus analog: 2 keluaran analog mendukung rentang -20 mA hingga +20 mA dan 4 mA hingga 20 mA.
- Waktu dan resolusi keluaran: Waktu siklus untuk semua kanal maks. 0.5 ms; resolusi dengan overrange maks. 16 bit termasuk tanda.
- Catu daya 24 V: Nilai nominal tegangan beban L+ adalah 24 V DC, dengan perlindungan polaritas terbalik.
- Diagnosis: Informasi diagnosis dapat dibaca, dengan diagnosis putus kabel dan kesalahan grup serta LED SF kesalahan grup merah.
- Koneksi aktuator: Keluaran arus mendukung koneksi aktuator dua kabel; koneksi empat kabel tidak didukung.

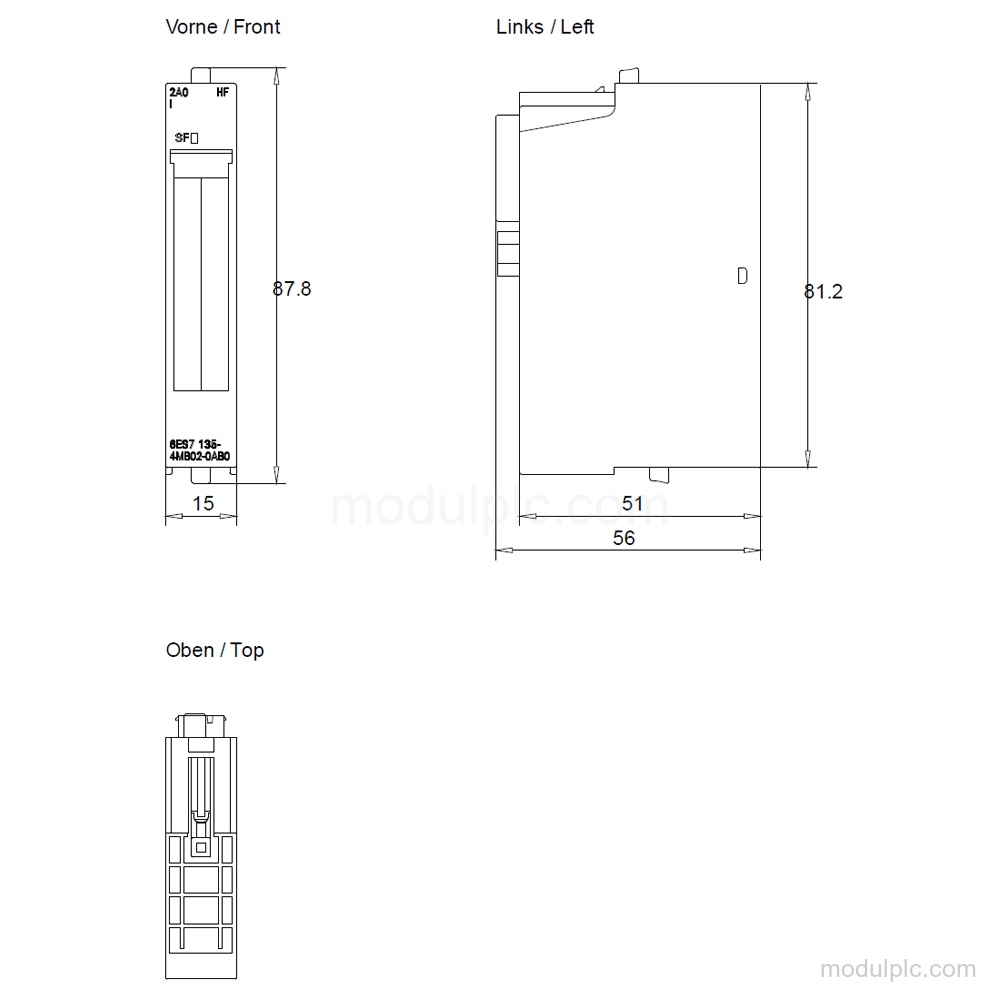

- Dimensi dan berat: Modul ini memiliki lebar 15 mm, tinggi 81 mm, kedalaman 52 mm, dan berat sekitar 40 g.
Pertanyaan yang Sering Diajukan
1. Berapa banyak keluaran analog yang dimiliki 6ES7135-4MB02-0AB0?
Modul ini memiliki 2 keluaran arus analog.
2. Rentang arus apa yang didukung?
Modul ini mendukung -20 mA hingga +20 mA dan 4 mA hingga 20 mA.
3. Apakah modul ini mendukung koneksi aktuator empat kabel?
Tidak; keluaran arus mendukung koneksi aktuator dua kabel.
4. Apa catu daya dan waktu siklusnya?
Nilai nominal tegangan beban L+ adalah 24 V DC, dan waktu siklus untuk semua kanal maks. 0.5 ms.
