Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Kanal input analog | 2 |
| Rentang input nominal | 1 V hingga 5 V; -5 V hingga +5 V; -10 V hingga +10 V |
| Waktu siklus maksimum | 0.5 ms untuk semua kanal; 0.5 ms untuk 2 kanal tanpa penekanan derau, 18 / 21 ms per kanal dengan penekanan derau |
| Resolusi dengan overrange | 16 bit termasuk tanda; 0 hingga 5 V: 15 bit, ±10 V: 16 bit, ±5 V: 16 bit |
| Tegangan beban nominal L+ | 24 V DC |
| Arus input maksimum dari tegangan beban L+ | 55 mA tanpa beban |
| Siklus hidup produk | Produk dihentikan |
Aplikasi
- Pengukuran tegangan: Modul ini mendukung pengukuran tegangan melalui input tegangan analog dan koneksi enkoder sinyal untuk pengukuran tegangan.
Fitur Utama
- Input tegangan analog: 2 kanal analog mendukung rentang tegangan nominal 1 V hingga 5 V, -5 V hingga +5 V, dan -10 V hingga +10 V.
- Waktu konversi dan siklus: Waktu siklus maksimum untuk semua kanal adalah 0.5 ms; waktu konversi per kanal adalah 0.04 ms.
- Resolusi: Resolusi maksimum dengan overrange adalah 16 bit termasuk tanda; 0 hingga 5 V memberikan 15 bit, sedangkan ±10 V dan ±5 V memberikan 16 bit.
- Diagnostik: Interupsi perangkat keras, diagnosis kabel putus untuk rentang pengukuran 1 hingga 5 V, Kesalahan grup, Overflow/Underflow, dan LED SF Kesalahan grup merah didukung.
- Catu dan isolasi: Tegangan beban nominal L+ adalah 24 V DC dengan perlindungan polaritas terbalik. Input analog terisolasi dari bus backplane dan tegangan beban L+.

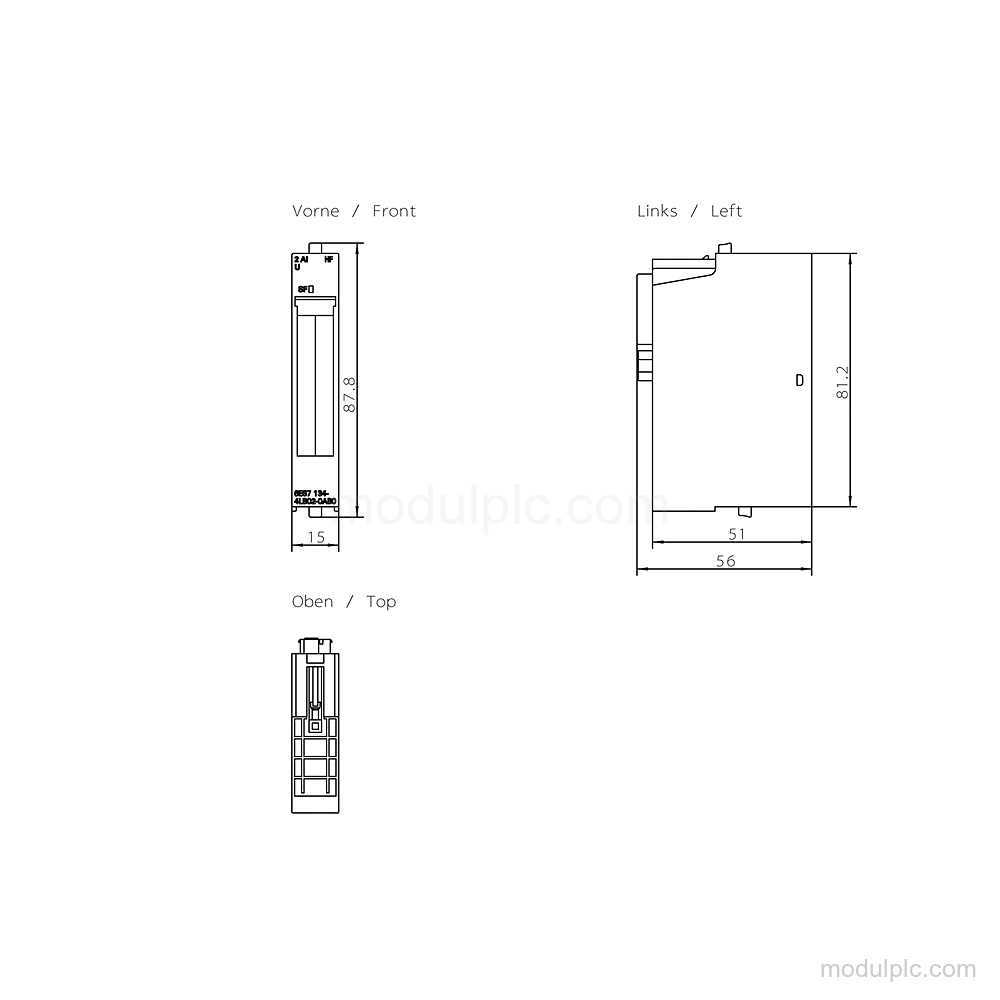

- Dimensi modul: Modul memiliki lebar 15 mm, tinggi 81 mm, dan kedalaman 52 mm.
Pertanyaan yang Sering Diajukan
1. Berapa banyak input analog yang dimiliki 6ES7134-4LB02-0AB0?
Modul ini memiliki 2 input tegangan analog.
2. Rentang input tegangan apa yang didukung?
Rentang input nominalnya adalah 1 V hingga 5 V, -5 V hingga +5 V, dan -10 V hingga +10 V.
3. Diagnostik apa yang disediakan modul ini?
Modul ini mendukung interupsi perangkat keras, diagnosis kabel putus untuk rentang pengukuran 1 hingga 5 V, Kesalahan grup, Overflow/Underflow, dan LED SF Kesalahan grup merah.
