Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis keluaran digital | Relai |
| Jumlah keluaran digital | 2 |
| Tegangan beban nominal L+ | 24 V DC; dari modul daya |
| Arus keluaran nominal untuk sinyal "1" | 5 A |
| Arus beban minimum untuk sinyal "1" | 8 mA |
| Frekuensi pensaklaran maksimum dengan beban resistif | 2 Hz |
| Frekuensi pensaklaran maksimum dengan beban induktif | 0.5 Hz |
| Frekuensi pensaklaran maksimum dengan beban lampu | 2 Hz |
Aplikasi
- Pengendalian input digital: Keluaran relai dapat mengendalikan input digital.
- Keluaran nilai pengganti: Modul mendukung nilai pengganti yang dapat dihubungkan sebesar 0/1.
Fitur Utama
- Keluaran relai: 2 keluaran relai digital dengan kontak tukar; perlindungan hubung singkat tidak tersedia.
- Arus keluaran: Arus keluaran nominal untuk sinyal "1": 5 A; arus beban minimum: 8 mA.
- Tegangan beban: Tegangan beban nominal L+: 24 V DC dari modul daya; perlindungan polaritas terbalik: Ya.
- Frekuensi pensaklaran: Frekuensi pensaklaran maksimum adalah 2 Hz dengan beban resistif, 0.5 Hz dengan beban induktif, dan 2 Hz dengan beban lampu.
- Nilai pengganti dan indikator: Nilai pengganti dapat dihubungkan sebagai 0/1, dan tersedia indikator status keluaran digital hijau.
- Dimensi modul: Lebar: 15 mm; tinggi: 81 mm; kedalaman: 52 mm.
Pertanyaan yang Sering Diajukan

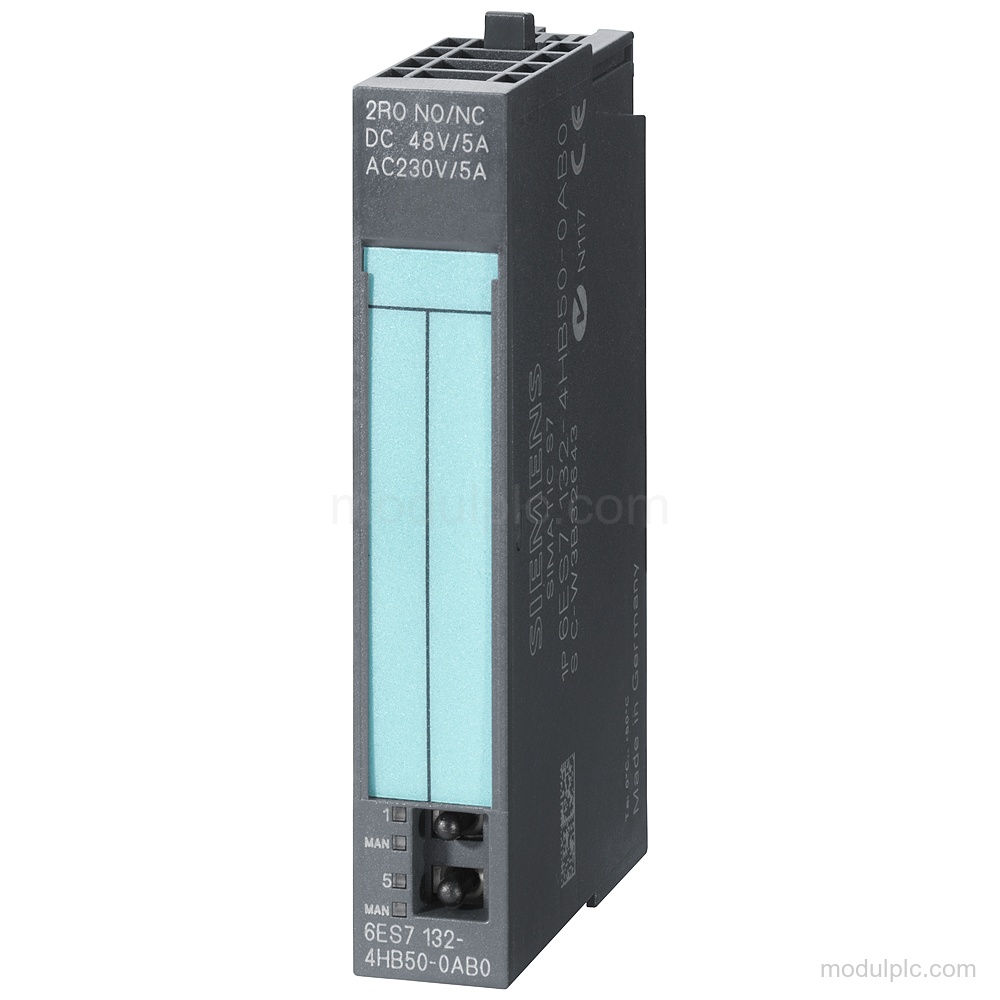

1. Berapa banyak keluaran relai yang dimiliki 6ES7132-4HB50-0AB0?
Modul ini memiliki 2 keluaran relai digital dengan kontak tukar.
2. Tegangan beban dan arus keluaran apa yang didukung modul ini?
Tegangan beban nominal L+ adalah 24 V DC dari modul daya, dan arus keluaran nominal untuk sinyal "1" adalah 5 A.
3. Apakah modul ini menyediakan diagnostik dan perlindungan hubung singkat?
Tidak. Fungsi diagnostik adalah Tidak, dan perlindungan hubung singkat untuk keluaran digital adalah Tidak.
