Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis output digital | Output source (PNP, current-sourcing) |
| Jumlah output digital | 4 |
| Tegangan beban nominal L+ | 24 V DC; From power module |
| Arus output nominal untuk sinyal "1" | 2 A |
| Rentang arus output yang diizinkan untuk sinyal "1" | 7 mA hingga 2.4 A |
| Tegangan output untuk sinyal "1", min. | L+ (-1.0 V) |
| Perlindungan hubung singkat | Ya |
| Penundaan output, maksimum | 50 μs dari "0" ke "1"; 120 μs dari "1" ke "0"; dengan beban resistif |
| Kehilangan daya, tip. | 1.6 W |
| Pemisahan potensial | Antara kanal output digital dan backplane bus: Yes |
Aplikasi
- Kontrol input digital: Output dapat mengontrol input digital.
- Kontrol beban redundan: Dua output dapat digunakan untuk kontrol redundan suatu beban, per modul.
Fitur Utama
- Output digital: 4 output source (PNP, current-sourcing) dengan arus output nominal 2 A untuk sinyal "1".
- Tegangan beban: Tegangan beban nominal L+ adalah 24 V DC dari power module, dengan perlindungan polaritas terbalik.
- Perlindungan output: Output digital memiliki perlindungan hubung singkat dan indikator status LED.
- Waktu output: Penundaan output maksimum 50 μs dari "0" ke "1" dan maksimum 120 μs dari "1" ke "0" dengan beban resistif.

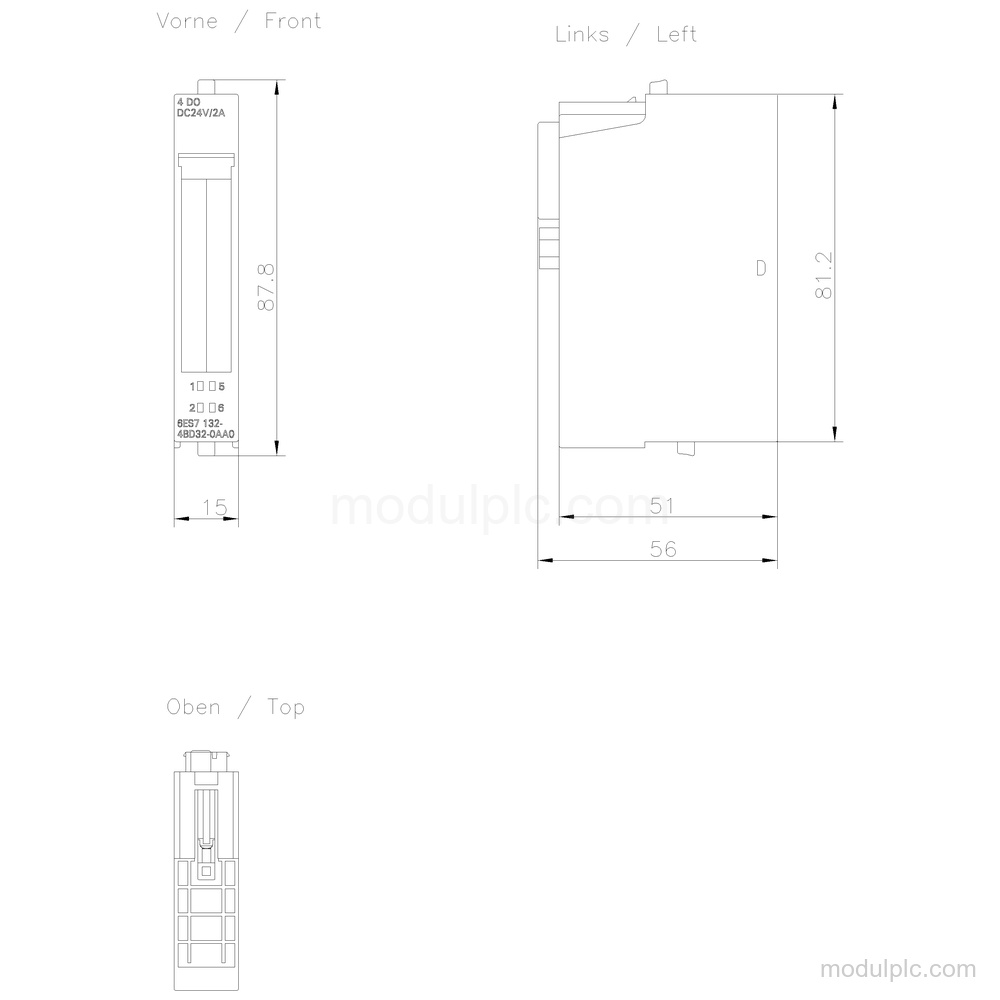

- Dimensi modul: Modul memiliki lebar 15 mm, tinggi 81 mm, dan kedalaman 52 mm; berat sekitar 40 g.
Pertanyaan yang Sering Diajukan
1. Jenis output apa yang dimiliki 6ES7132-4BD32-0AA0?
Modul ini memiliki 4 output digital source (PNP, current-sourcing).
2. Berapa tegangan beban modul ini?
Tegangan beban nominal L+ adalah 24 V DC dari power module.
3. Berapa arus output nominalnya?
Arus output nominal untuk sinyal "1" adalah 2 A per output.
4. Apakah modul memiliki perlindungan hubung singkat?
Ya, output digital memiliki perlindungan hubung singkat.
