Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis keluaran digital | Keluaran source (PNP, current-sourcing) |
| Kanal keluaran digital | 2 |
| Tegangan beban nominal | 24 V DC dari modul daya |
| Arus keluaran nominal untuk sinyal "1" | 2 A |
| Rentang arus keluaran yang diizinkan untuk sinyal "1" | 7 mA hingga 2.4 A |
| Tegangan keluaran untuk sinyal "1", min. | L+ (-1 V) |
| Frekuensi switching dengan beban resistif, maks. | 100 Hz |
| Arus keluaran total per modul, maks. | 4 A |
Aplikasi
- Kontrol input digital: Modul ini dapat mengontrol input digital.
Fitur Utama
- Keluaran digital: 2 keluaran source (PNP, current-sourcing) dengan arus keluaran nominal 2 A untuk sinyal "1".
- Tegangan beban: Tegangan beban nominal L+ 24 V DC dari modul daya; perlindungan tegangan balik tersedia saat menggunakan tegangan beban yang sama seperti pada modul daya.
- Perlindungan keluaran: Perlindungan hubung singkat tersedia. Keluaran digital tidak memiliki pemisahan potensial antar kanal dan terpisah secara potensial dari bus backplane.
- Waktu respons keluaran: Penundaan keluaran dengan beban resistif maks. 200 μs dari "0" ke "1" dan maks. 1.3 ms dari "1" ke "0".
- Indikasi status: Indikator status LED hijau tersedia untuk keluaran digital.

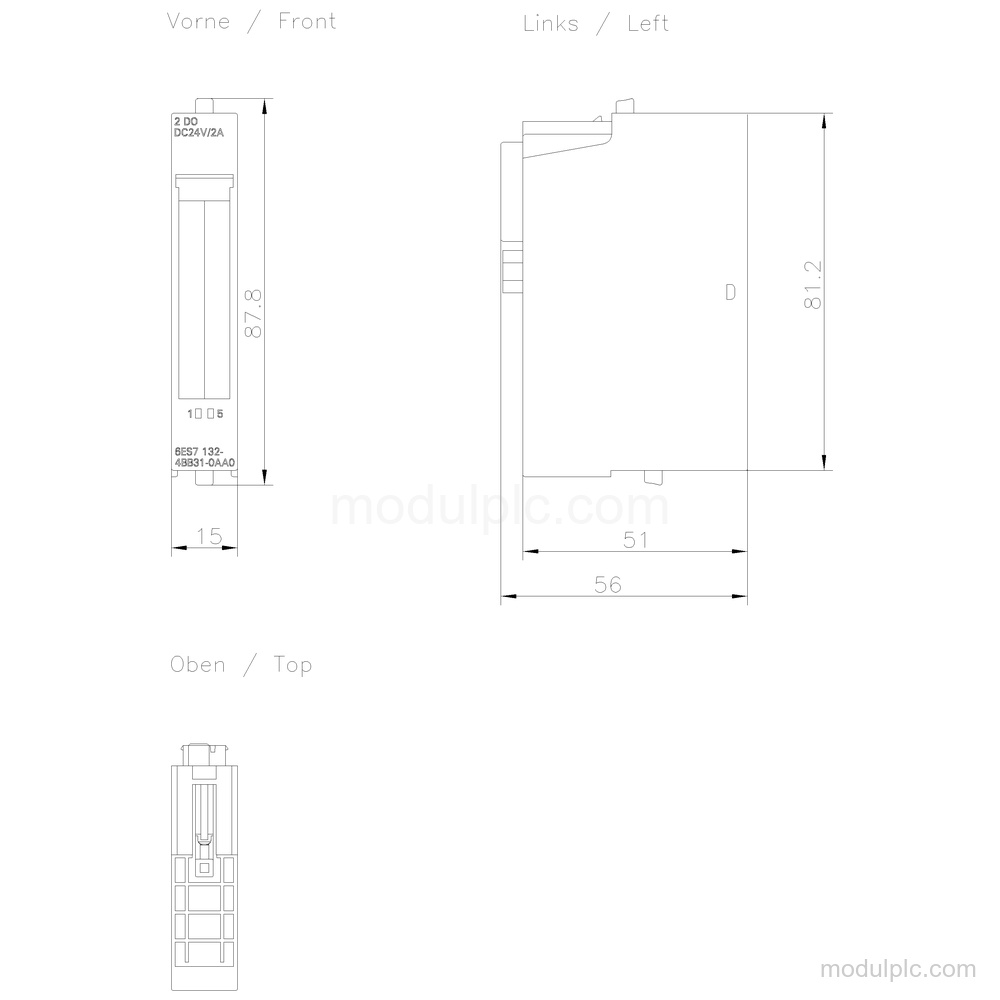

- Dimensi modul: Lebar: 15 mm; tinggi: 81 mm; kedalaman: 52 mm; berat sekitar 40 g.
Pertanyaan yang Sering Diajukan
1. Berapa kanal keluaran digital yang dimiliki Siemens 6ES7132-4BB31-0AA0?
Modul ini memiliki 2 keluaran digital source (PNP, current-sourcing).
2. Berapa tegangan beban yang digunakan modul ini?
Tegangan beban nominal L+ adalah 24 V DC dari modul daya.
3. Berapa arus keluaran nominalnya?
Arus keluaran nominal untuk sinyal "1" adalah 2 A; rentang yang diizinkan adalah 7 mA hingga 2.4 A.
4. Apakah modul ini menyediakan diagnostik keluaran?
Modul ini tidak memiliki fungsi diagnostik, tetapi memiliki indikator status LED hijau untuk keluaran digital.
