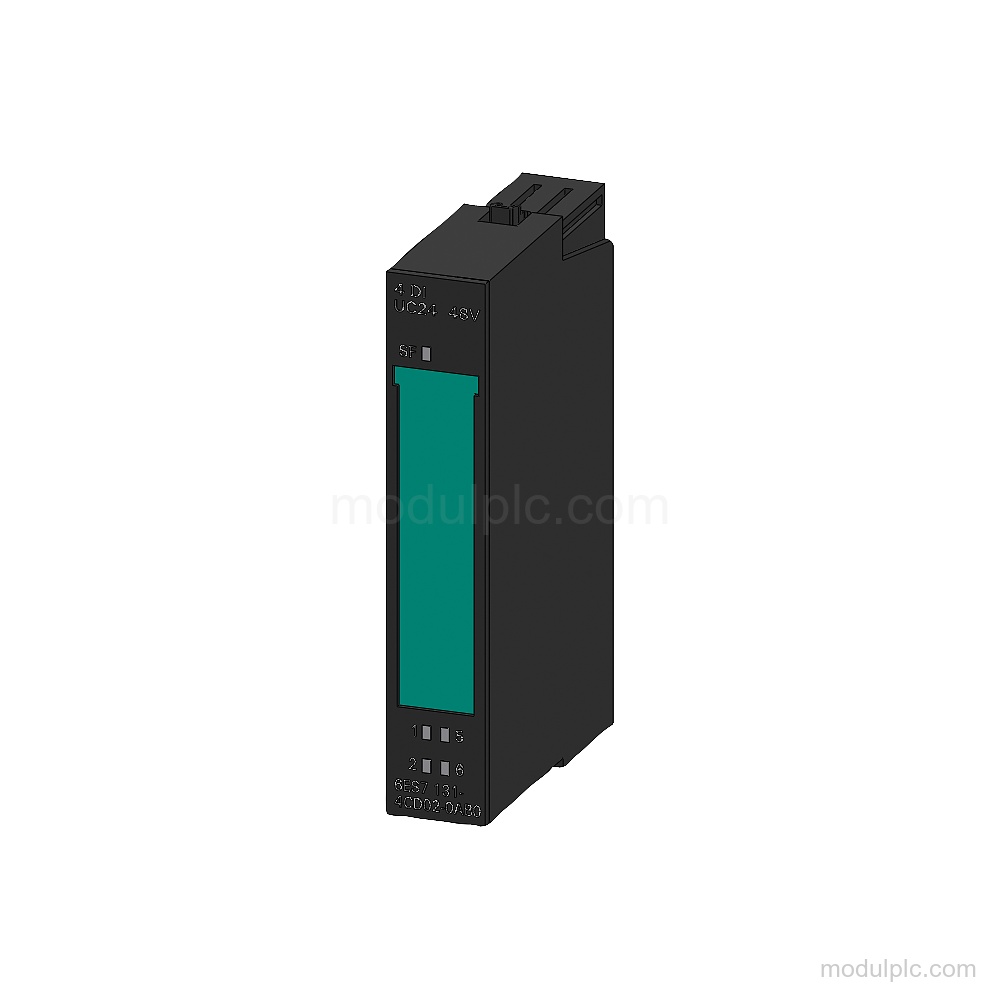

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Kanal input digital | 4 |
| Tipe tegangan input | AC/DC |
| Tegangan input nominal | 24 V; 24 … 48 V UC (47 … 63 Hz) |
| Rentang input sinyal 0 | -6 hingga +6 V DC / 0 hingga 5 V AC |
| Rentang input sinyal 1 | -15 V DC hingga -57.6 V DC; 15 V DC hingga 57.6 V DC; 15 V AC hingga 48 V AC |
| Arus input untuk sinyal 1 | 10 mA; 4 hingga 10 mA, tipikal |
| Waktu transisi input | Maks. 15 ms dari 0 ke 1; maks. 15 ms dari 1 ke 0 |
| Arus bus backplane | Maks. 10 mA dari 3.3 V DC |
| Diagnostik | Diagnostik yang dapat diparameterkan dan deteksi putus kabel |
| Tipe sensor | Sensor 2-kawat |
| Isolasi | Antara input digital dan bus backplane: Ya; antar-kanal: Tidak |
Aplikasi
- Akuisisi sinyal digital: Mengakuisisi sinyal digital AC/DC melalui 4 input digital.
- Diagnostik putus kabel: Mendukung pemantauan putus kabel untuk sensor 2-kawat yang terhubung.
Fitur Utama
- Kanal input digital: 4 input digital dengan tipe tegangan input AC/DC dan karakteristik input tipe 1 IEC 61131.
- Tegangan input: Nilai nominal input: 24 V; 24 … 48 V UC (47 … 63 Hz).
- Ambang sinyal: Sinyal 0: -6 hingga +6 V DC / 0 hingga 5 V AC. Sinyal 1: -15 V DC hingga -57.6 V DC; 15 V DC hingga 57.6 V DC; 15 V AC hingga 48 V AC.
- Diagnostik dan indikasi: Diagnostik yang dapat diparameterkan, deteksi putus kabel, LED kesalahan grup SF merah, dan indikasi status input digital hijau per kanal.
- Koneksi sensor: Mendukung sensor 2-kawat dengan arus diam yang diizinkan maksimum 2 mA; arus beban minimum diperlukan untuk diagnostik putus kabel.

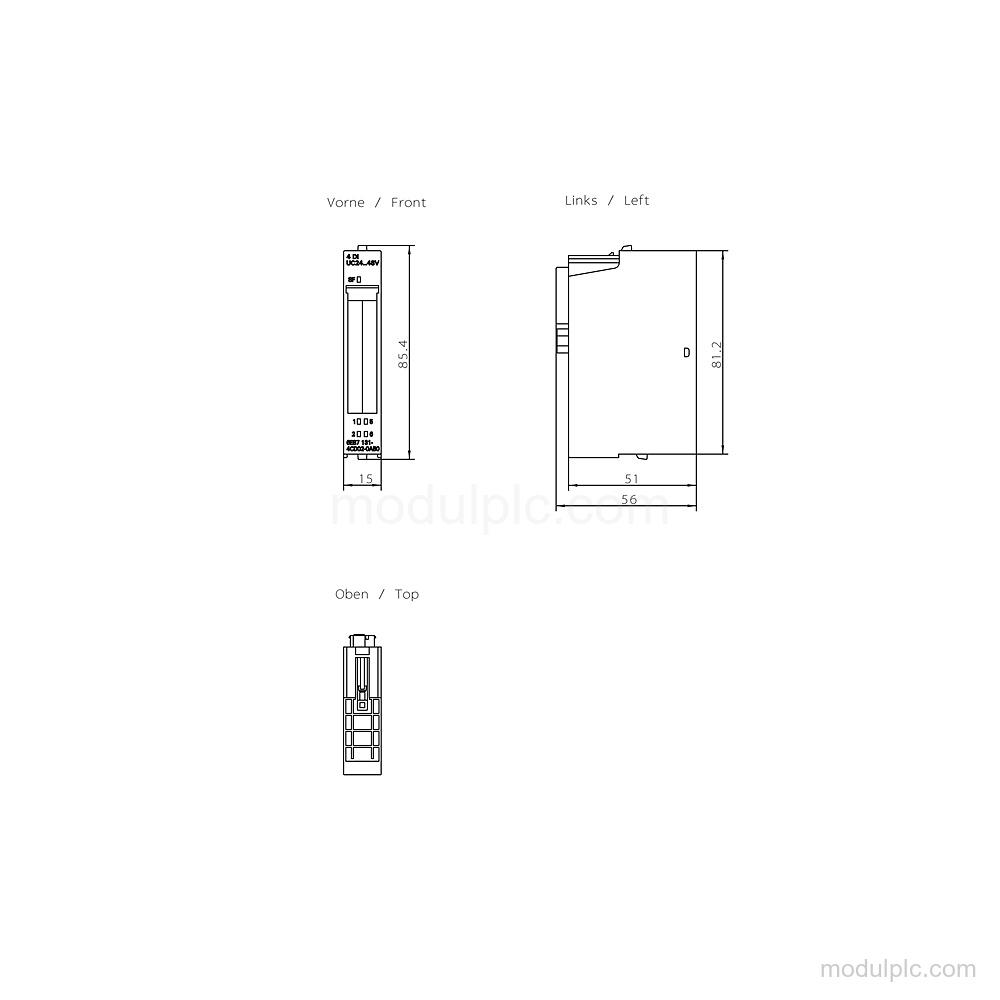

- Dimensi dan isolasi modul: Lebar: 15 mm. Tinggi: 81 mm. Kedalaman: 52 mm. Input digital terisolasi dari bus backplane, tetapi tidak antar-kanal.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah input digital pada 6ES7131-4CD02-0AB0?
Modul ini memiliki 4 input digital.
2. Sinyal input apa yang didukung modul ini?
Tipe tegangan inputnya AC/DC. Sinyal 0 adalah -6 hingga +6 V DC / 0 hingga 5 V AC, dan sinyal 1 adalah -15 V DC hingga -57.6 V DC; 15 V DC hingga 57.6 V DC; 15 V AC hingga 48 V AC.
3. Apakah 6ES7131-4CD02-0AB0 mendukung diagnostik putus kabel?
Ya. Modul ini memiliki diagnostik yang dapat diparameterkan dan deteksi putus kabel, dengan LED kesalahan grup SF merah.
4. Berapa lebar modul ini?
Lebar modul adalah 15 mm.
