Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Input digital | 2 |
| Tegangan input | 24 V DC |
| Sinyal 0 | -30 hingga +5 V |
| Sinyal 1 | +15 hingga +30 V |
| Sumber catu daya | Dari modul daya |
| Arus output Enkoder | 500 mA nominal; rentang yang diizinkan 0 mA hingga 500 mA |
| Dukungan sensor 2-kawat | Ya; arus diam yang diizinkan maksimum 1.5 mA |
| Indikasi status | Indikator status input digital, hijau, per kanal |
| Isolasi bus backplane | Ya |
Fitur Utama
- Kanal input digital: 2 input digital dengan karakteristik input tipe 1 sesuai IEC 61131.
- Rentang sinyal input: Sinyal 0: -30 hingga +5 V; sinyal 1: +15 hingga +30 V.
- Catu daya dan arus output: Catu daya nominal: 24 V DC dari modul daya. Arus output Enkoder: nominal 500 mA, dengan rentang yang diizinkan 0 mA hingga 500 mA.
- Dukungan sensor dan diagnostik: Mendukung sensor 2-kawat dengan arus diam yang diizinkan maksimum 1.5 mA. Indikasi status input digital tersedia per kanal; fungsi diagnostik dan indikasi Kesalahan grup SF tidak tersedia.

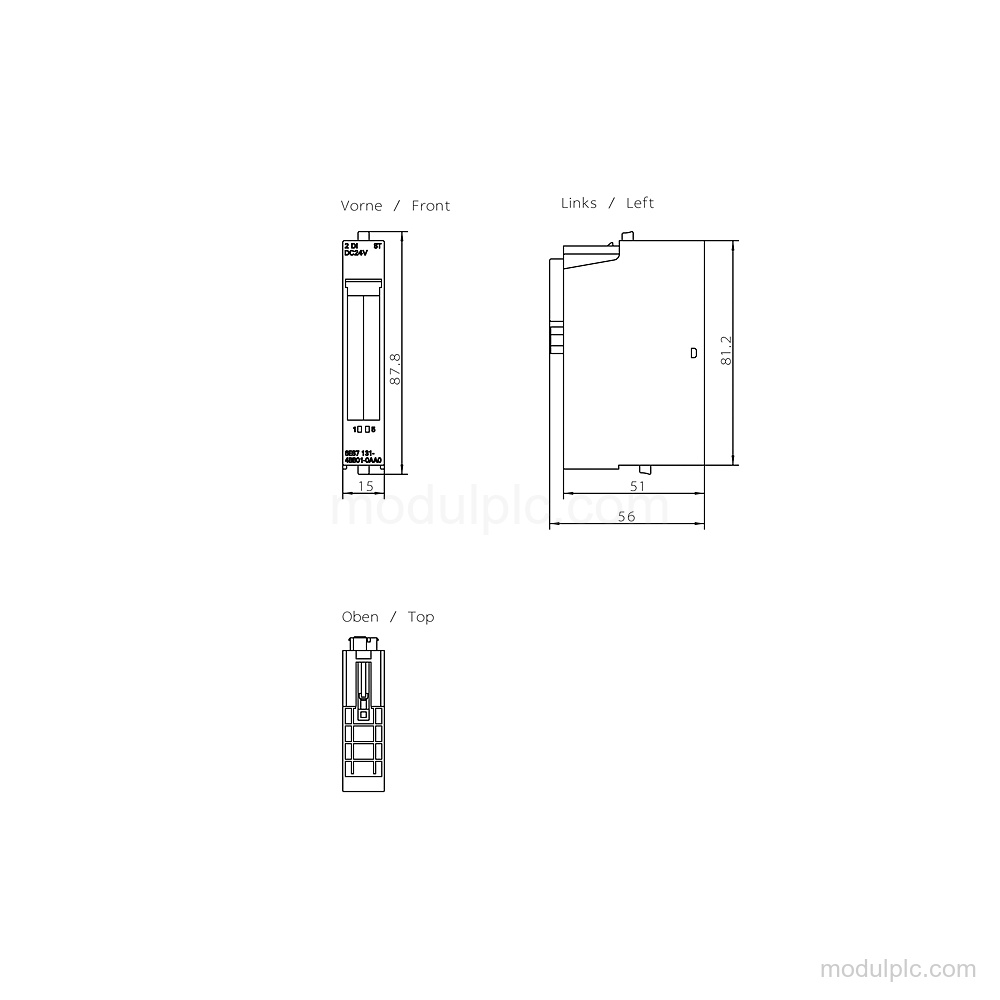

- Isolasi dan dimensi: Input digital terisolasi dari bus backplane, tetapi tidak terisolasi antarkanal. Dimensi: lebar 15 mm, tinggi 81 mm, dan kedalaman 52 mm.
- Siklus produk dan kemasan: Produk dihentikan. Unit kemasan berisi 5 modul elektronik; berat perkiraan per modul adalah 35 g.
Pertanyaan yang Sering Diajukan
1. Berapa kanal input digital yang disediakan 6ES7131-4BB01-0AA0?
Modul ini menyediakan 2 input digital.
2. Rentang sinyal apa yang didukung inputnya?
Sinyal 0 adalah -30 hingga +5 V, sedangkan sinyal 1 adalah +15 hingga +30 V.
3. Catu daya apa yang diperlukan modul ini?
Catu daya nominalnya adalah 24 V DC dari modul daya.
4. Apakah modul ini mendukung sensor 2-kawat?
Ya. Arus diam yang diizinkan untuk sensor 2-kawat adalah maksimum 1.5 mA.
5. Apakah modul ini memiliki diagnostik?
Modul ini tanpa fungsi diagnostik dan tanpa indikasi Kesalahan grup SF. Indikator status input digital hijau tersedia per kanal.
