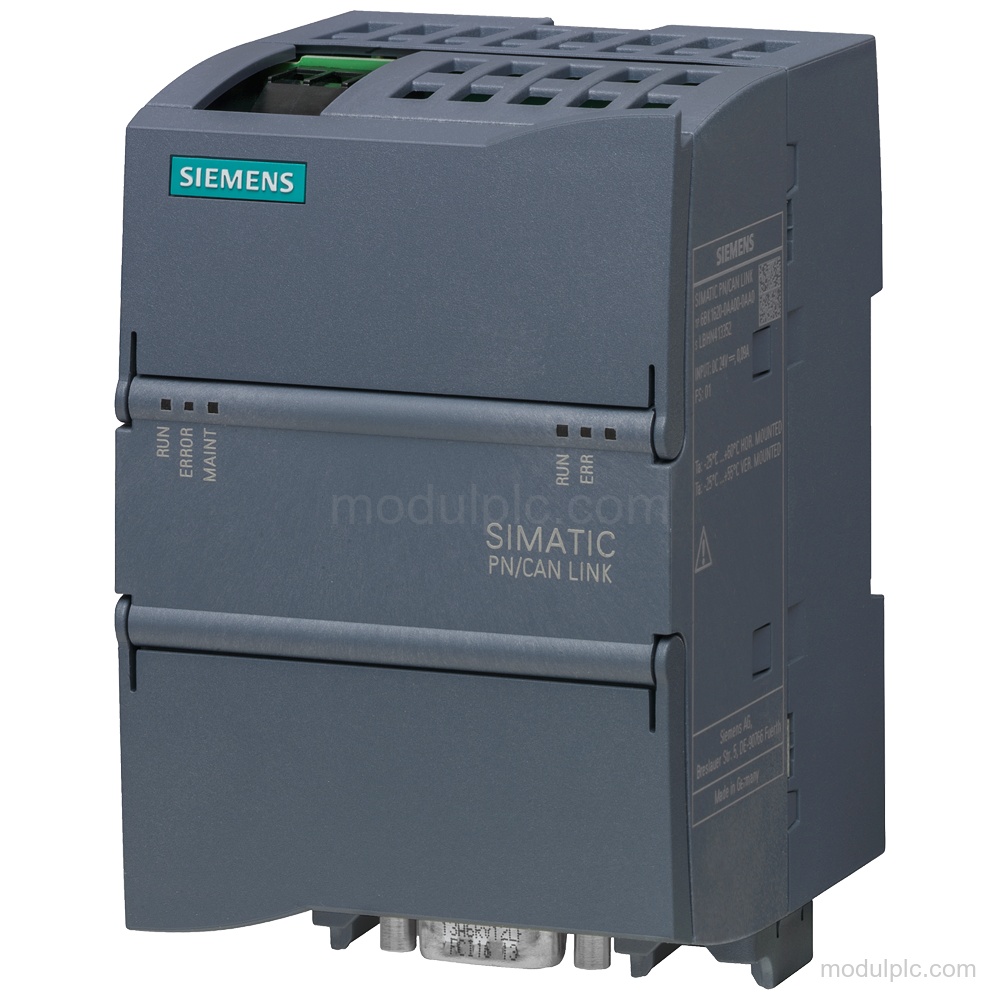

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis modul | PN/CAN Link |
| Konversi jaringan | PROFINET ke CAN atau CANopen |
| Port PROFINET | 2 RJ45 |
| Port CAN | 1 |
| Kecepatan transmisi CAN | 50 kbit/s hingga 1 000 kbit/s |
| Kapasitas perangkat CAN | 126 perangkat |
| Catu daya | 24 V DC |
| Rentang catu daya | 20.4 V hingga 28.8 V |
| Koneksi CAN | Soket sub D 9-pin |
| Pemasangan | Rel DIN, pemasangan dinding, pemasangan potret |
| Perlindungan | IP20 |
Aplikasi
- Komunikasi PROFINET ke CAN: Menghubungkan PROFINET dengan jaringan CAN atau CANopen melalui operasi CAN 2.0A/B, CANopen Manager atau CANopen Slave.
Fitur Utama
- Gateway PROFINET ke CAN: Menghubungkan PROFINET ke jaringan CAN atau CANopen.
- Mode operasi CAN: Mendukung CAN Standard CAN 2.0A/B, CANopen Manager dan CANopen Slave sesuai CiA 301 & CiA 302.
- Antarmuka PROFINET: Memiliki 2 port RJ45, switch terintegrasi, perangkat PROFINET IO dan komunikasi Open IE.
- Antarmuka CAN: Memiliki 1 port CAN terisolasi dengan soket sub D 9-pin; isolasinya 500 V AC atau 707 V DC.
- Kecepatan transmisi dan kapasitas perangkat: Kecepatan transmisi CAN: 50 kbit/s hingga 1 000 kbit/s; jumlah perangkat maksimum: 126.
- Catu daya dan pemasangan: Catu daya nominal: 24 V DC; rentang yang diizinkan: 20.4 V hingga 28.8 V. Mendukung pemasangan rel DIN, pemasangan dinding dan pemasangan potret.
Pertanyaan yang Sering Diajukan
1. Jaringan apa yang dihubungkan oleh 6BK1620-0AA00-0AA0?
Produk ini menghubungkan PROFINET ke jaringan CAN atau CANopen.
2. Mode operasi CAN apa yang didukung?
Produk ini mendukung CAN Standard CAN 2.0A/B, CANopen Manager dan CANopen Slave sesuai CiA 301 & CiA 302.
3. Berapa port PROFINET dan CAN yang tersedia?
Produk ini memiliki 2 port RJ45 PROFINET dan 1 port CAN dengan soket sub D 9-pin.
4. Berapa tegangan catu daya gateway?
Catu daya nominalnya 24 V DC, dengan rentang yang diizinkan 20.4 V hingga 28.8 V.
