Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis produk | IOT2000 |
| Input digital | 5 |
| Input analog | 2 |
| Output digital | 2 |
| Rentang tegangan input analog | 0 hingga 10 V |
| Rentang arus input analog | 0 hingga 20 mA |
| Tegangan catu daya | 24 V DC |
| Jenis output digital | transistor |
| Arus nominal output untuk sinyal 1 | 0.3 A |
| Pemasangan | Pada antarmuka Arduino |
| Desain | Kartu plug-in |
| Perlindungan bagian depan | n.a. |
Aplikasi
- Penanganan sinyal input dan output: Modul ini menyediakan fungsi input digital, input analog, dan output digital transistor untuk sistem SIMATIC IoT2000.
Fitur Utama
- Input digital: Modul ini memiliki 5 input digital DC. Sinyal 0 berada di bawah 5 V DC, sedangkan sinyal 1 berada di atas 12 V DC.
- Output digital: Modul ini memiliki 2 output digital transistor dengan perlindungan hubung singkat. Arus nominal output untuk sinyal 1 adalah 0.3 A.
- Input analog: Modul ini memiliki 2 input analog yang mendukung rentang 0 hingga 10 V dan 0 hingga 20 mA.

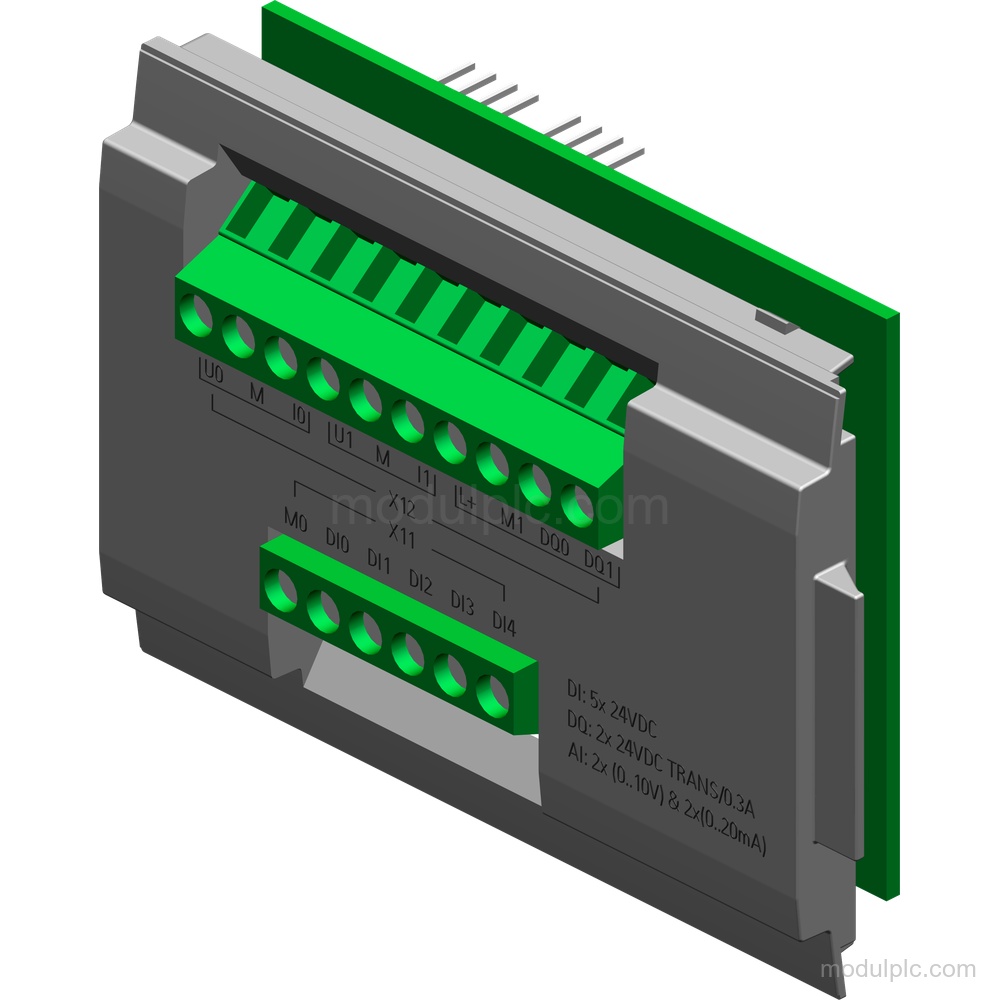

- Pemasangan dan desain: Kartu plug-in dipasang pada antarmuka Arduino.
- Tegangan catu daya: Catu daya: 24 V DC.
- Frekuensi switching output: Frekuensi switching maksimum adalah 10 Hz dengan beban resistif dan 0.5 Hz dengan beban induktif.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah input digital dan analog pada 6ES7647-0KA01-0AA2?
Modul ini memiliki 5 input digital DC dan 2 input analog.
2. Rentang input analog apa yang didukung modul ini?
Input analog mendukung 0 hingga 10 V dan 0 hingga 20 mA.
3. Berapa tegangan catu daya 6ES7647-0KA01-0AA2?
Tegangan catu dayanya adalah 24 V DC.
4. Apa jenis output digital pada modul ini?
Modul ini memiliki 2 output digital transistor dengan perlindungan hubung singkat.
5. Bagaimana modul ini dipasang?
Modul ini berupa kartu plug-in yang dipasang pada antarmuka Arduino.
