Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis produk | Extension Unit 19" berkabel tetap |
| Posisi pemasangan | Bagian bawah perangkat HMI / IPC PRO 16:9 |
| Jenis pemasangan | Sambungan sekrup |
| Posisi elemen kontrol | 10; maksimum 8 elemen kontrol + 1 tombol penghentian darurat, lihat manual |
| Koneksi modul LED | Konektor 12-pin |
| Koneksi kontak elemen kontrol | Konektor 16-pin |
| Koneksi kontak penghentian darurat | Konektor 8-pin |
| Tegangan catu daya | 24 V DC |
| Rentang catu daya yang diizinkan | 19.2 V hingga 28.8 V DC |
| Perlindungan | IP65 di semua sisi |
| Konsumsi arus nominal | 10 mA; tanpa beban |
| Masukan daya aktif tipikal | 0.1 W |
Aplikasi
- Pemasangan elemen kontrol fleksibel: Mendukung pemasangan fleksibel elemen kontrol pada bagian bawah perangkat HMI / IPC PRO 16:9, dengan posisi untuk elemen kontrol dan tombol penghentian darurat.
Fitur Utama

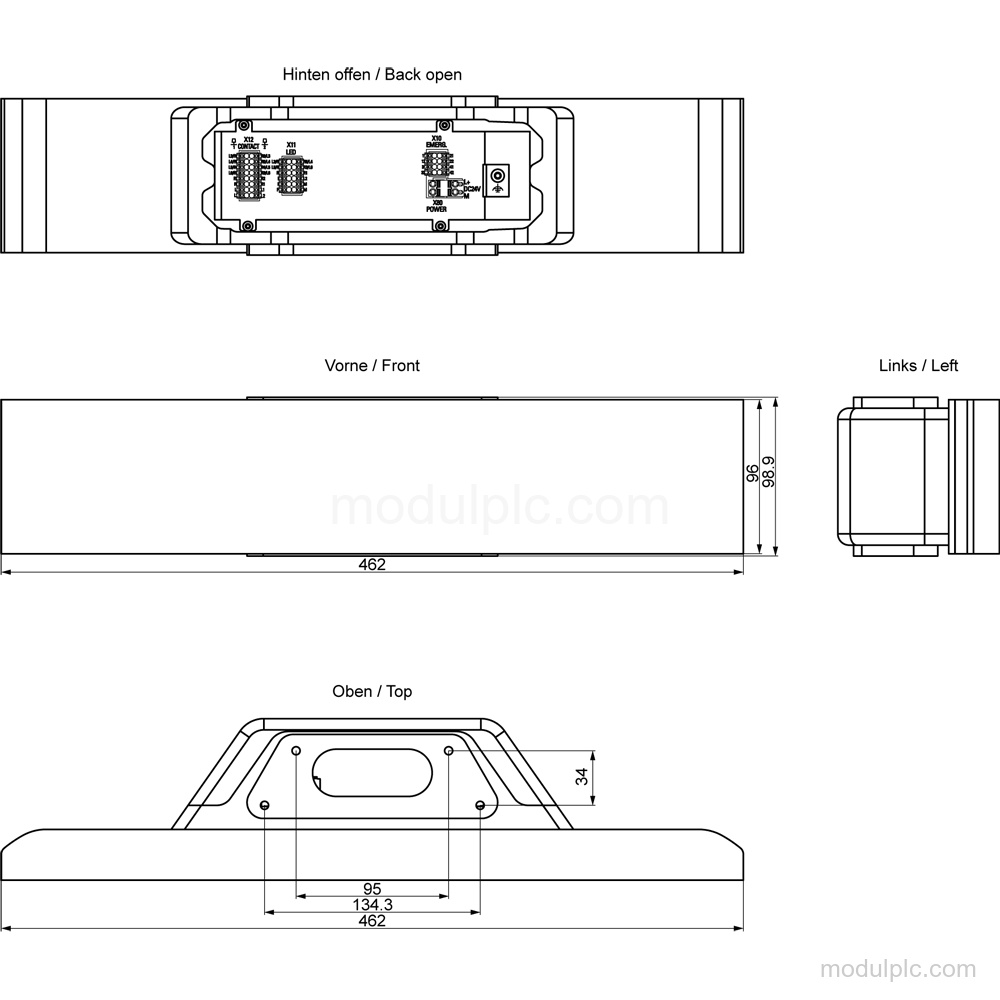

- Extension Unit 19" berkabel tetap: Dirancang untuk dipasang pada bagian bawah perangkat HMI / IPC PRO 16:9; koneksinya berkabel tetap dan tanpa peralatan.
- Posisi elemen kontrol: Menyediakan 10 slot; maksimum 8 elemen kontrol plus 1 tombol penghentian darurat dapat dipasang, lihat manual.

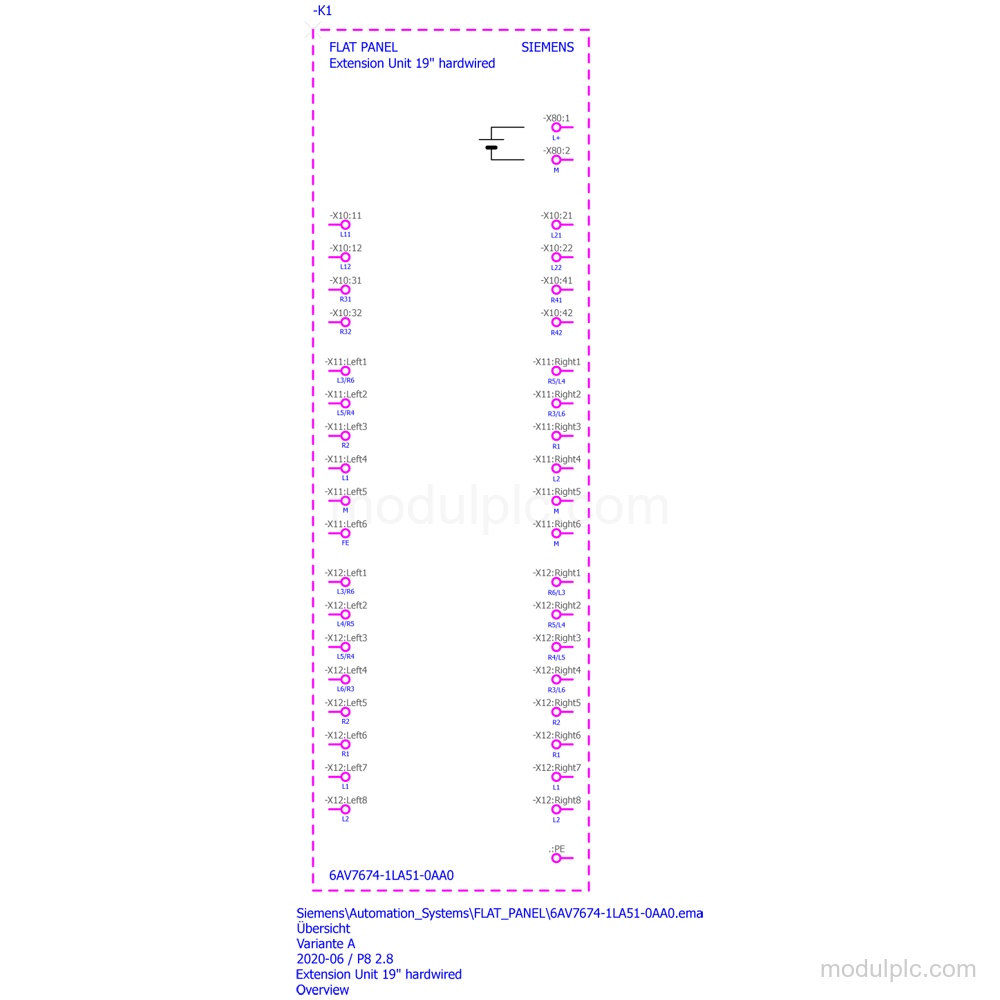

- Konektor khusus: Menggunakan konektor 12-pin untuk modul LED, konektor 16-pin untuk kontak elemen kontrol, dan konektor 8-pin untuk kontak terkait keselamatan pada penghentian darurat.
- Catu daya DC: Catu daya nominal 24 V DC, dengan rentang yang diizinkan dari 19.2 V hingga 28.8 V.
- Perlindungan dan pemasangan: Memiliki perlindungan IP65 di semua sisi, menggunakan sambungan sekrup, dan tidak dirancang untuk pemasangan rak atau pemasangan depan.
- Data daya dan arus: Konsumsi arus nominal 10 mA tanpa beban; masukan daya aktif tipikal 0.1 W, dan daya aktif yang dipancarkan maksimum 5 W dengan beban lampu.
Pertanyaan yang Sering Diajukan
1. Apa itu Siemens 6AV7674-1LA51-0AA0?

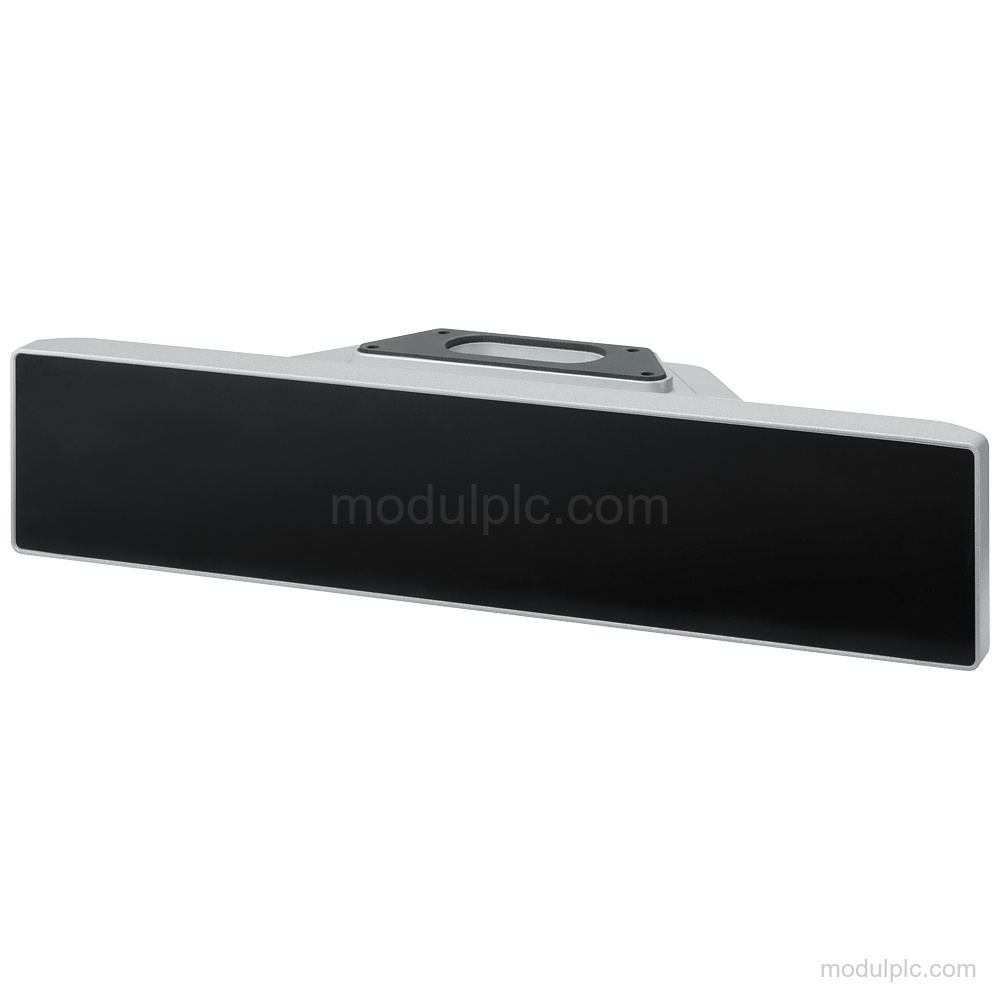

Ini adalah Extension Unit 19" berkabel tetap untuk dipasang pada bagian bawah perangkat HMI / IPC PRO 16:9.
2. Berapa posisi elemen kontrol yang tersedia?
Tersedia 10 posisi; maksimum 8 elemen kontrol plus 1 tombol penghentian darurat dapat dipasang, lihat manual.
3. Konektor apa yang digunakan untuk koneksi?
Unit ini memiliki konektor 12-pin untuk modul LED, konektor 16-pin untuk kontak elemen kontrol, dan konektor 8-pin untuk kontak terkait keselamatan pada penghentian darurat.
4. Berapa tegangan dan rentang catu dayanya?
Catu daya nominalnya 24 V DC, dengan rentang yang diizinkan dari 19.2 V hingga 28.8 V.
5. Apakah peralatan termasuk dalam koneksi berkabel tetap?
Unit ini tanpa peralatan.
