Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|

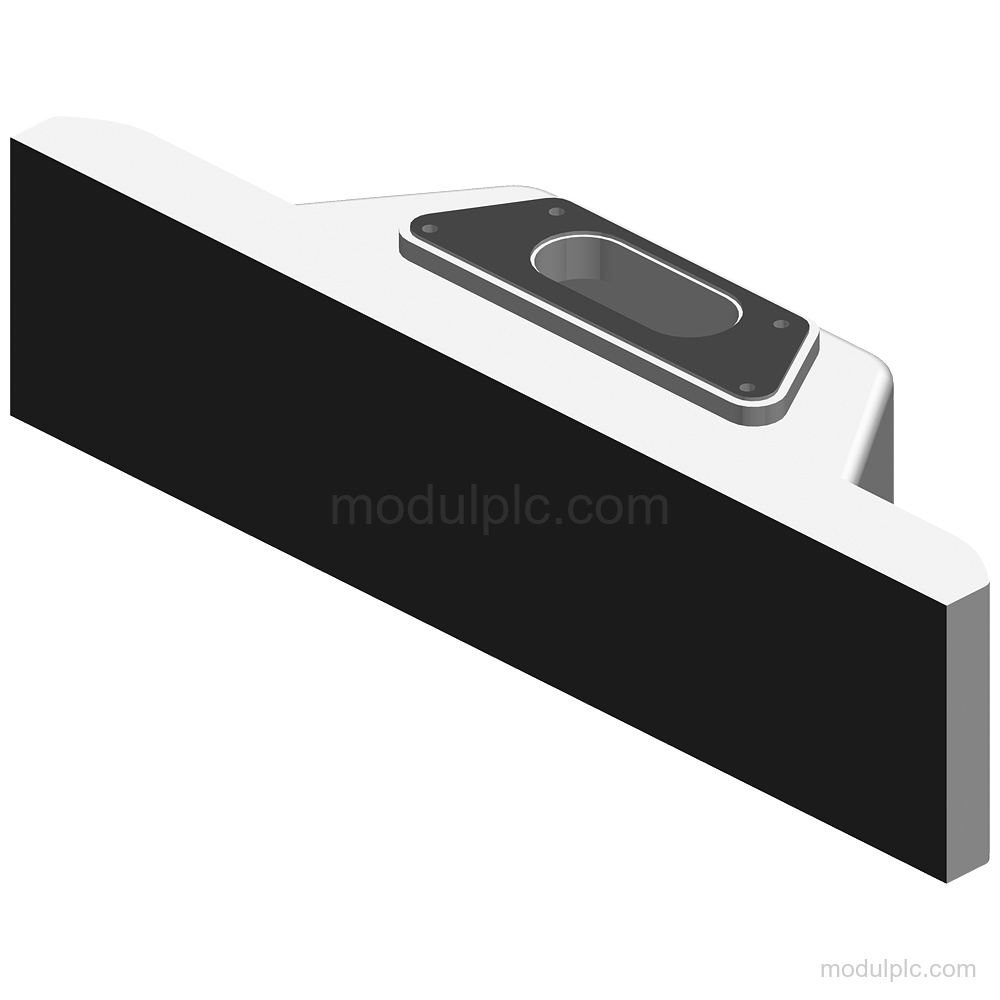

| Jenis produk | Extension Unit PROFINET 15" |
| Posisi pemasangan | 8 |
| Antarmuka PROFINET | 2; termasuk switch |
| Tegangan catu daya nominal | 24 V DC |
| Rentang catu daya yang diizinkan | 19.2 V hingga 28.8 V DC |

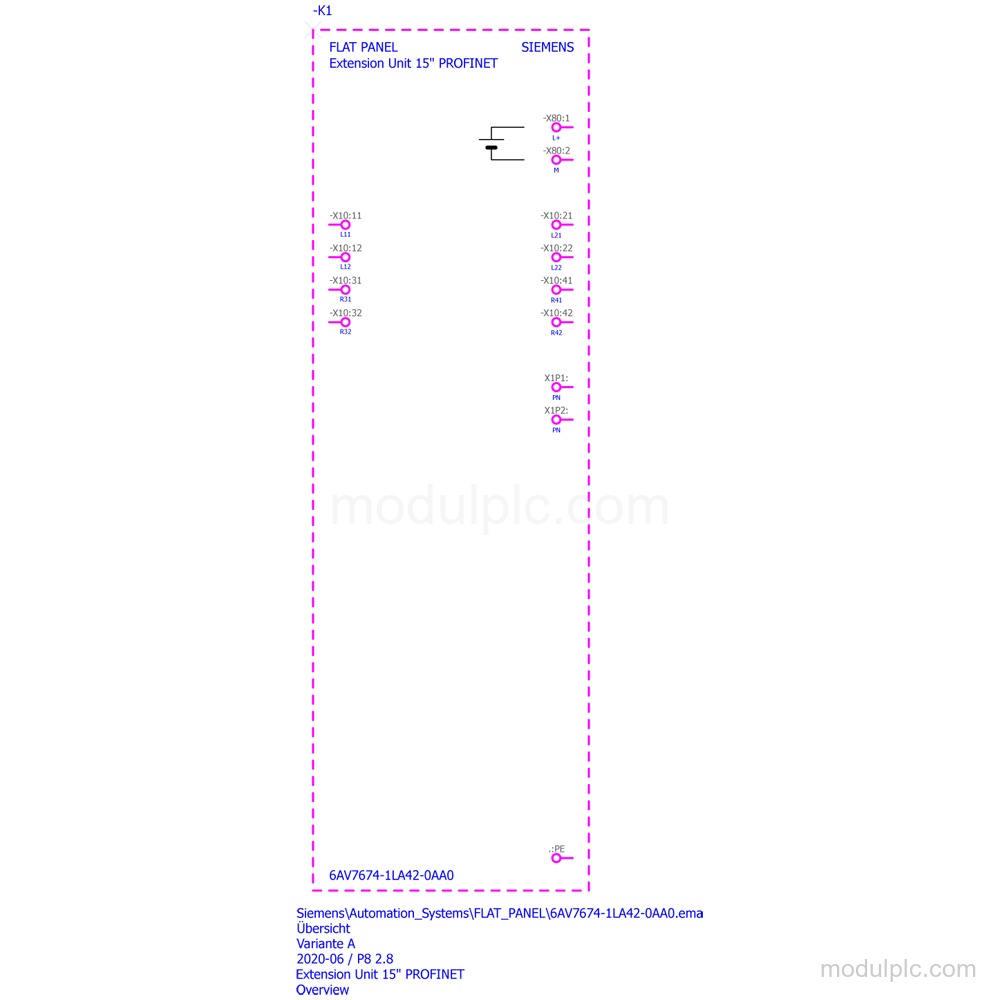

| Koneksi kontak terkait keselamatan | Konektor 8-pin |
| Perlindungan | IP65 menyeluruh; Enclosure Type 4x di bagian depan |

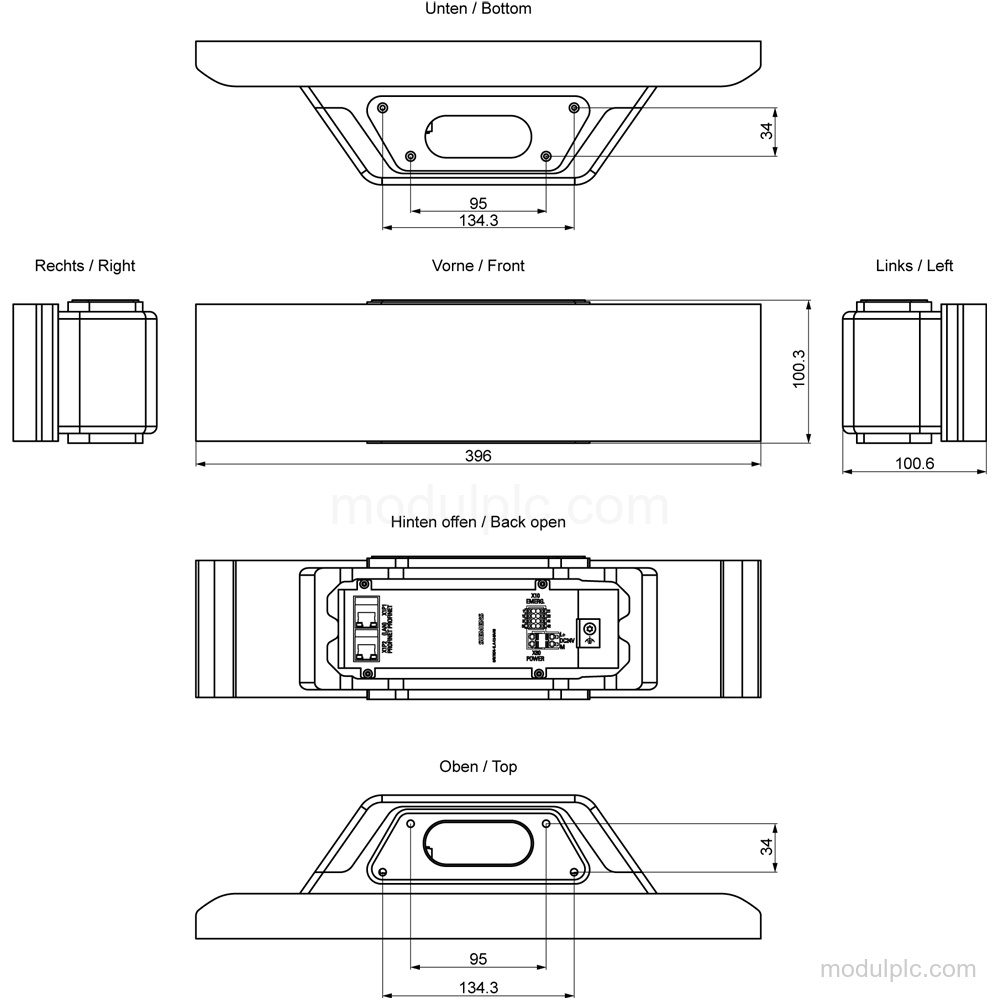

| Pemasangan | Untuk pemasangan pada perangkat HMI / IPC PRO 16:9 (bagian bawah); sambungan sekrup |
| Konsumsi arus | 150 mA; tanpa beban |
| Input daya aktif | 3 W; tambahan 0.1 W per elemen kontrol dengan LED |
Aplikasi
- Pemasangan kontrol operator: Digunakan untuk pemasangan kontrol operator yang fleksibel pada perangkat HMI/IPC 16:9 yang sepenuhnya berpelindung IP65.
Fitur Utama
- Pemasangan kontrol operator yang fleksibel: Memiliki 8 posisi pemasangan dan mendukung 8 kontrol operator yang dapat dipasangkan.
- Komunikasi PROFINET: Memiliki 2 antarmuka PROFINET dengan switch terintegrasi untuk membangun jalur dan cincin tanpa switch eksternal.
- Tombol yang dapat diparameterkan: Memiliki tombol yang dapat diparameterkan serta menjalankan pengujian tombol dan lampu sinyal secara otomatis saat dinyalakan.
- Catu daya DC: Menggunakan catu daya nominal 24 VDC dengan rentang yang diizinkan 19.2 V hingga 28.8 V.
- Koneksi kontak terkait keselamatan: Menggunakan konektor 8-pin untuk kontak terkait keselamatan, termasuk penghentian darurat.
- Perlindungan IP65: Memiliki perlindungan IP65 menyeluruh dan Enclosure Type 4x di bagian depan.
Pertanyaan yang Sering Diajukan
1. Apa fungsi Siemens 6AV7674-1LA42-0AA0?
Unit ini adalah Extension Unit PROFINET 15" untuk pemasangan kontrol operator yang fleksibel pada perangkat HMI/IPC 16:9 yang sepenuhnya berpelindung IP65.
2. Berapa antarmuka PROFINET yang dimiliki unit ini?
Unit ini memiliki 2 antarmuka PROFINET, termasuk switch untuk membangun jalur dan cincin tanpa switch eksternal.
3. Berapa tegangan catu daya yang digunakan unit ini?
Tegangan catu daya nominalnya adalah 24 V DC, dengan rentang yang diizinkan 19.2 V hingga 28.8 V DC.
4. Bagaimana kontak terkait keselamatan dihubungkan?
Kontak terkait keselamatan, termasuk penghentian darurat, menggunakan konektor 8-pin.
5. Apakah pemasangan rak termasuk dalam konfigurasi ini?
Tidak. Pemasangan rak dan pemasangan depan tidak tersedia; pemasangan dilakukan dengan sambungan sekrup pada bagian bawah perangkat HMI / IPC PRO 16:9.
