Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis produk | Unit Ekstensi 12" PROFINET |
| Posisi kontrol operator | 6 |
| Antarmuka PROFINET | 2; termasuk switch |
| Antarmuka Industrial Ethernet | 2; untuk konstruksi jalur dan ring tanpa switch eksternal |
| Tegangan catu daya | 24 V DC nominal; 19.2 V hingga 28.8 V diizinkan |
| Konsumsi arus | 150 mA nominal; tanpa beban |

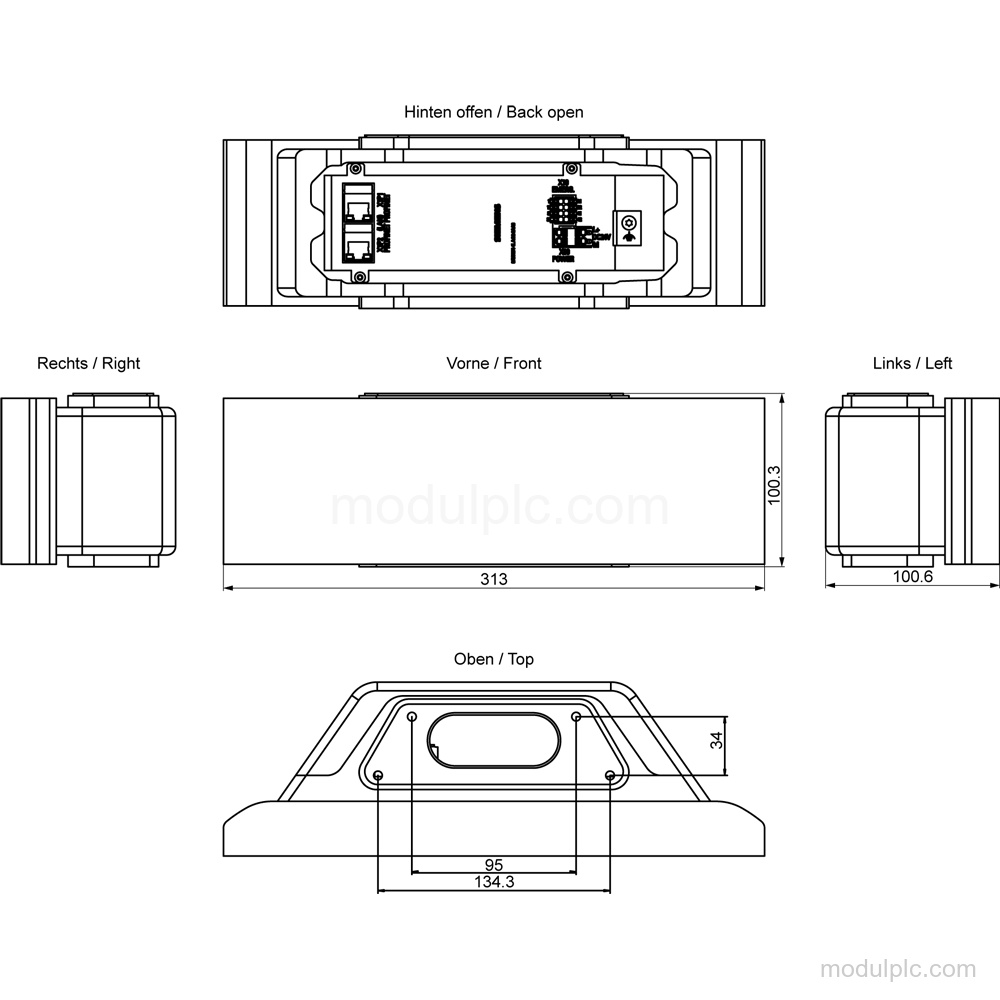

| Pemasangan | Untuk pemasangan pada perangkat HMI / IPC PRO 16:9, bagian bawah; sambungan sekrup |
| Perlindungan | IP65 di semua sisi; Enclosure Type 4x di bagian depan |
Aplikasi
- Pemasangan kontrol operator: Menyediakan pemasangan fleksibel kontrol operator pada perangkat HMI/IPC 16:9 yang sepenuhnya berpenutup IP65.
- Konstruksi jalur dan ring PROFINET: Mendukung konstruksi jalur dan ring PROFINET tanpa switch eksternal.
Fitur Utama
- 6 posisi kontrol operator: 6 posisi pemasangan dapat dilengkapi dengan kontrol operator.
- Konektivitas PROFINET: 2 antarmuka PROFINET dengan switch terintegrasi mendukung konstruksi jalur dan ring tanpa switch eksternal.
- Catu daya 24 V DC: Catu daya nominal adalah 24 V DC, dengan rentang yang diizinkan dari 19.2 V hingga 28.8 V.
- Tombol yang dapat diparameterkan: Tombol yang dapat diparameterkan didukung.
- Koneksi kontak keselamatan: Kontak terkait keselamatan untuk penghentian darurat menggunakan konektor 8-pin.
- Perlindungan IP65: Unit ini memiliki perlindungan IP65 di semua sisi dan Enclosure Type 4x di bagian depan.
Pertanyaan yang Sering Diajukan
1. Berapa banyak kontrol operator yang dapat dipasang pada 6AV7674-1LA32-0AA0?
Unit ini memiliki 6 posisi pemasangan untuk kontrol operator.
2. Berapa banyak antarmuka PROFINET yang dimiliki Unit Ekstensi ini?
Unit ini memiliki 2 antarmuka PROFINET, termasuk switch.
3. Berapa tegangan catu daya yang diperlukan unit ini?
Catu daya nominal adalah 24 V DC, dengan rentang yang diizinkan dari 19.2 V hingga 28.8 V.
4. Bagaimana 6AV7674-1LA32-0AA0 dipasang?
Unit ini dipasang pada bagian bawah perangkat HMI / IPC PRO 16:9 menggunakan sambungan sekrup.
5. Apakah konfigurasi ini mencakup kontrol operator?
Unit ini tanpa kontrol operator; unit menyediakan 6 posisi yang dapat dilengkapi dengan kontrol tersebut.
