Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Ukuran layar | 18.5 in |
| Resolusi layar | 1 920 x 1 080 pixel |
| Pengoperasian sentuh | Layar sentuh dan layar multi-touch |
| Antarmuka industrial Ethernet | 2; 2 port (switch) + port independen |
| PROFINET | Ya |
| Antarmuka USB | 4; USB 3.1 Gen. 1 (tipe A) |
| Tegangan catu daya | 24 V DC |
| Perlindungan | IP65 di bagian depan; IP20 di bagian belakang |
Fitur Utama

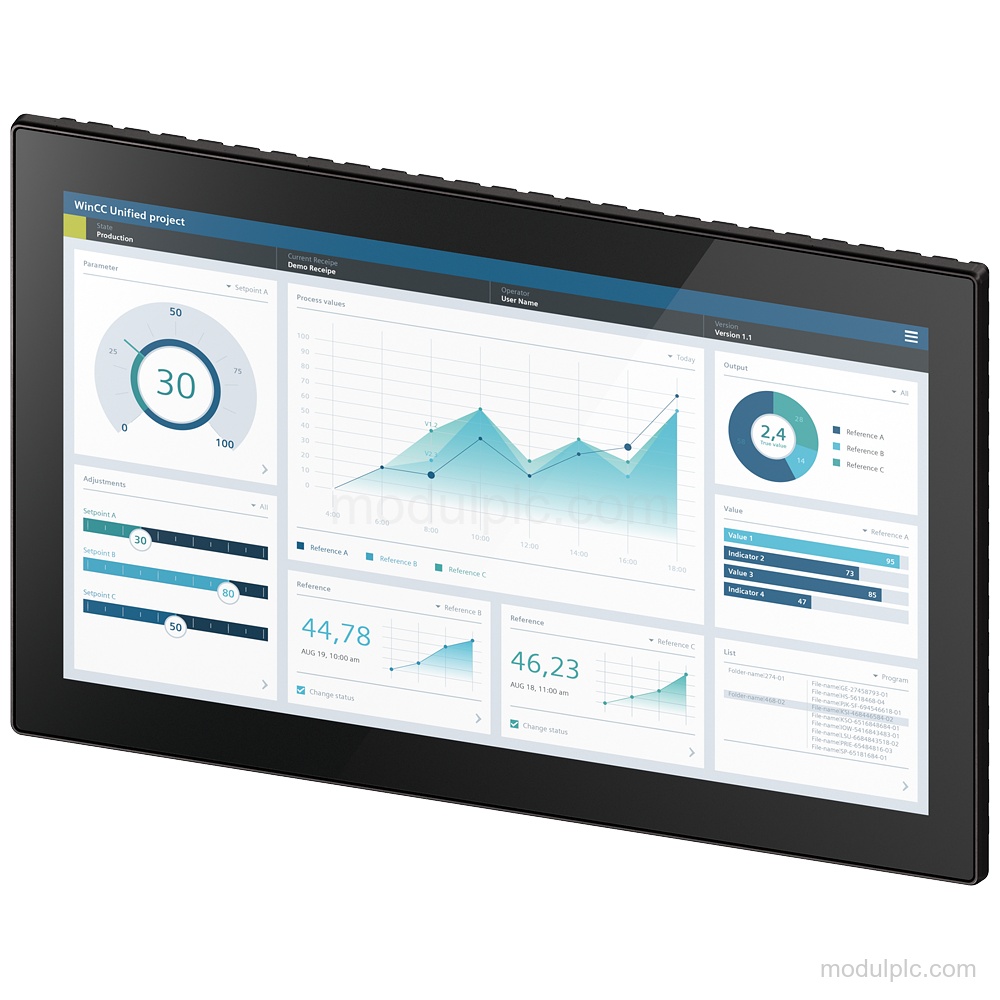

- Layar lebar 18.5 in: Layar TFT dengan 16 777 216 warna dan resolusi 1 920 x 1 080 pixel.
- Pengoperasian sentuh: Mendukung pengoperasian layar sentuh dan multi-touch, dengan keyboard numerik dan alfanumerik pada layar.
- Antarmuka Ethernet dan PROFINET: Memiliki 2 antarmuka industrial Ethernet dengan 2 port pada switch terintegrasi serta satu port independen; PROFINET didukung, sedangkan dukungan protokol PROFINET IO tidak ada.
- Antarmuka tambahan: Memiliki 1 antarmuka gabungan RS 422 / 485, 4 antarmuka USB 3.1 Gen. 1 tipe A, dan 2 slot kartu SD.
- Catu daya 24 V DC: Catu daya nominal 24 V DC, dengan rentang yang diizinkan dari 19.2 V hingga 28.8 V; konsumsi arus nominal 1.2 A dan konsumsi arus maksimum 1.7 A.
- Perlindungan depan dan belakang: Perlindungan IP65 di bagian depan dan IP20 di bagian belakang; bagian depan memiliki Enclosure Type 4x dan Enclosure Type 12.
Pertanyaan yang Sering Diajukan
1. Layar apa yang dimiliki 6AV2128-3UB36-0AX1?
Panel ini memiliki layar lebar TFT 18.5 in dengan 16 777 216 warna dan resolusi 1 920 x 1 080 pixel.
2. Antarmuka Ethernet dan protokol apa yang didukung?
Panel ini memiliki 2 antarmuka industrial Ethernet dengan 2 port pada switch terintegrasi serta satu port independen. PROFINET, TCP/IP, DHCP, SNMP, DCP, LLDP, dan MRP didukung; dukungan protokol PROFINET IO tidak ada.
3. Berapa tegangan catu daya dan arus yang diperlukan?
Catu daya adalah 24 V DC, dengan rentang yang diizinkan dari 19.2 V hingga 28.8 V. Konsumsi arus nominal 1.2 A dan konsumsi arus maksimum 1.7 A.
4. Perlindungan dan opsi pemasangan apa yang tersedia?
Bagian depan memiliki perlindungan IP65, Enclosure Type 4x, dan Enclosure Type 12; bagian belakang adalah IP20. Pemasangan vertikal, portrait, atau landscape dapat dilakukan.
