Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis layar | Layar TFT multi-sentuh layar lebar 15.6 in |

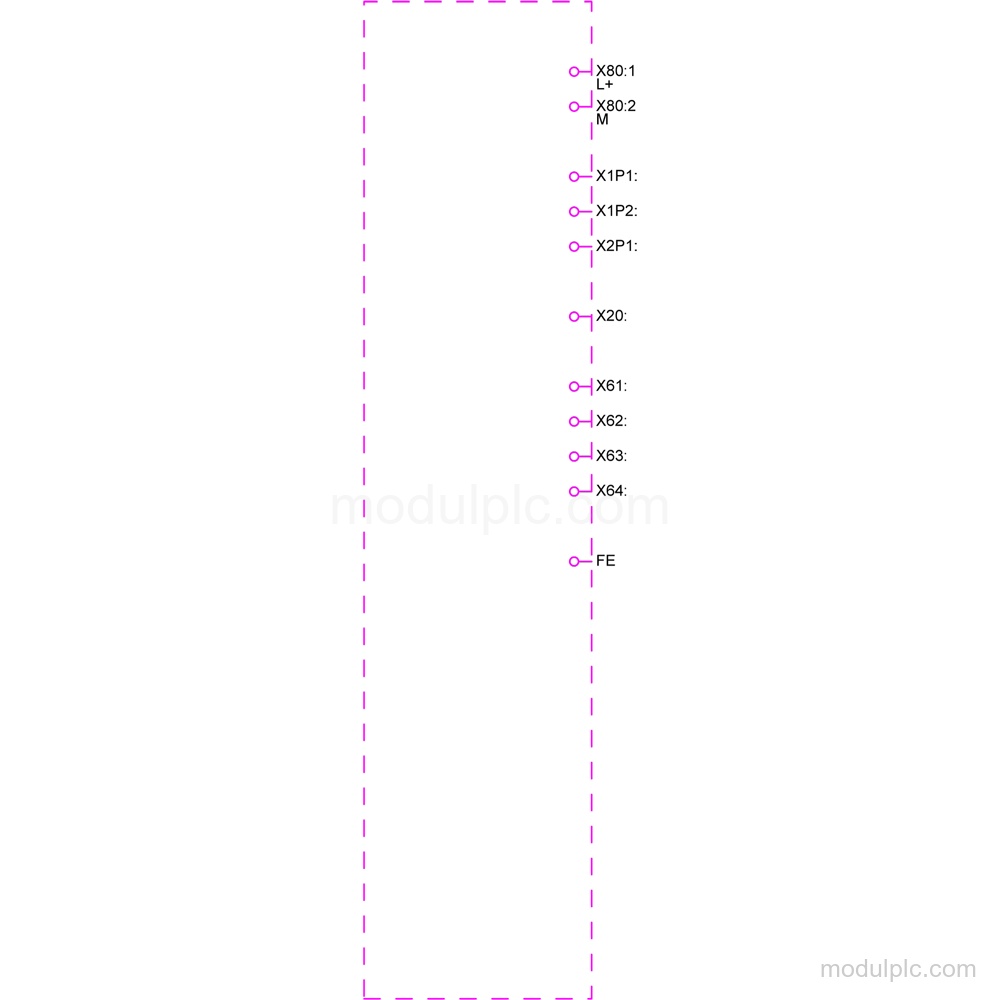

| Antarmuka PROFINET | 2 antarmuka Ethernet industri; 2 port switch + 1 port independen |
| Protokol Ethernet | PROFINET, TCP/IP, DHCP, SNMP, DCP, LLDP, MRP |
| Catu daya | 24 V DC; rentang yang diizinkan 19.2 V hingga 28.8 V |

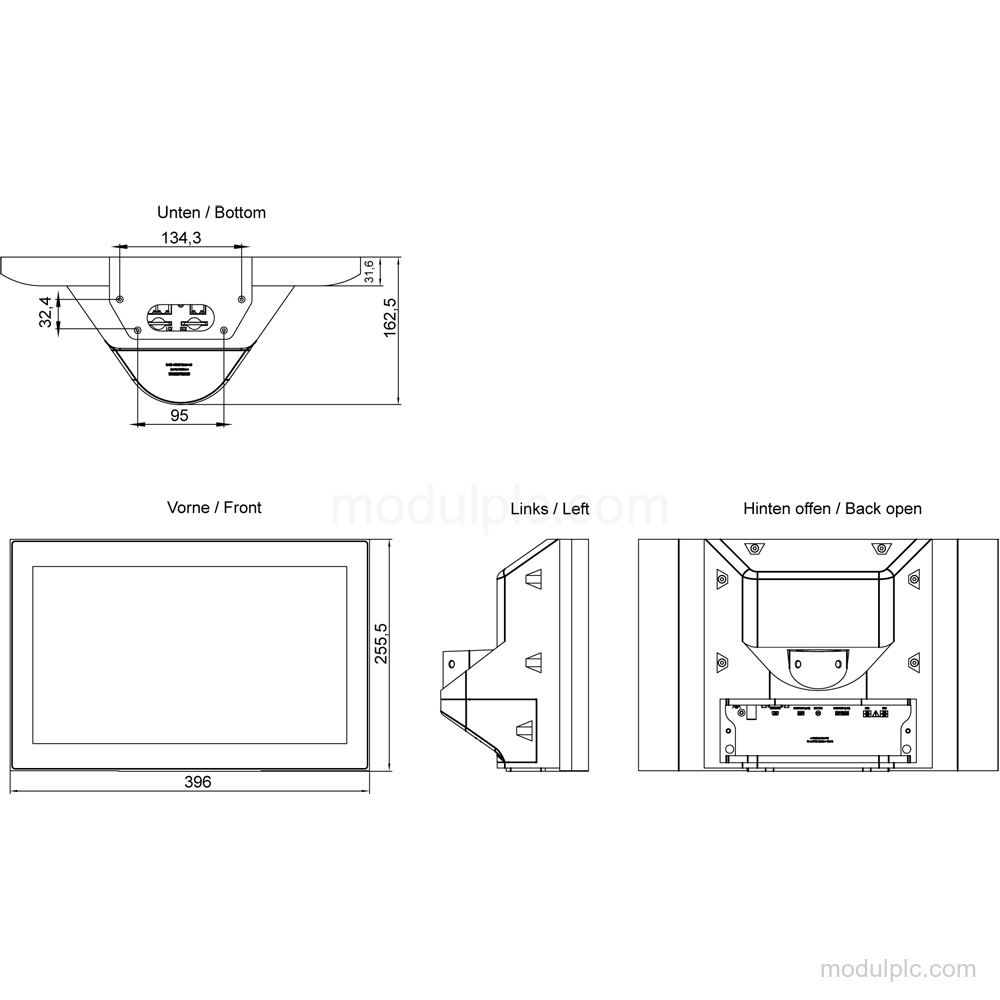

| Pemasangan | Lengan penopang; posisi vertikal; format lanskap memungkinkan |
| Perlindungan | IP65 di bagian depan dan belakang |
Fitur Utama
- Layar lebar multi-sentuh: Layar TFT layar lebar 15.6 in dengan 16 777 216 warna dan resolusi 1 366 pixel × 768 pixel.
- Antarmuka PROFINET: Memiliki antarmuka PROFINET dengan 2 antarmuka Ethernet industri, 2 port switch, dan 1 port independen.
- Protokol Ethernet: Mendukung PROFINET, TCP/IP, DHCP, SNMP, DCP, LLDP, dan MRP.
- Pemasangan lengan penopang: Pemasangan menggunakan lengan penopang dalam posisi vertikal; format lanskap memungkinkan, sedangkan format potret tidak memungkinkan.
- Catu daya DC: Catu daya nominal adalah 24 V DC, dengan rentang yang diizinkan 19.2 V hingga 28.8 V dan konsumsi arus nominal 0.7 A.
- Perlindungan depan dan belakang: Tingkat perlindungan adalah IP65 di bagian depan dan belakang; bagian depan memiliki Enclosure Type 4, Type 4x, dan Type 12 NEMA.
Pertanyaan yang Sering Diajukan
1. Layar apa yang dimiliki 6AV2128-3QB57-0BX0?
Panel ini memiliki layar TFT multi-sentuh layar lebar 15.6 in dengan 16 777 216 warna dan resolusi 1 366 pixel × 768 pixel.
2. Antarmuka jaringan dan protokol apa yang didukung?
Panel ini memiliki 2 antarmuka Ethernet industri dengan 2 port switch dan 1 port independen. Protokol yang didukung mencakup PROFINET, TCP/IP, DHCP, SNMP, DCP, LLDP, dan MRP.
3. Bagaimana panel HMI ini diberi daya dan dipasang?
Catu daya adalah 24 V DC, dengan rentang yang diizinkan 19.2 V hingga 28.8 V. Panel dipasang pada lengan penopang dalam posisi vertikal; format lanskap memungkinkan.
