Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|

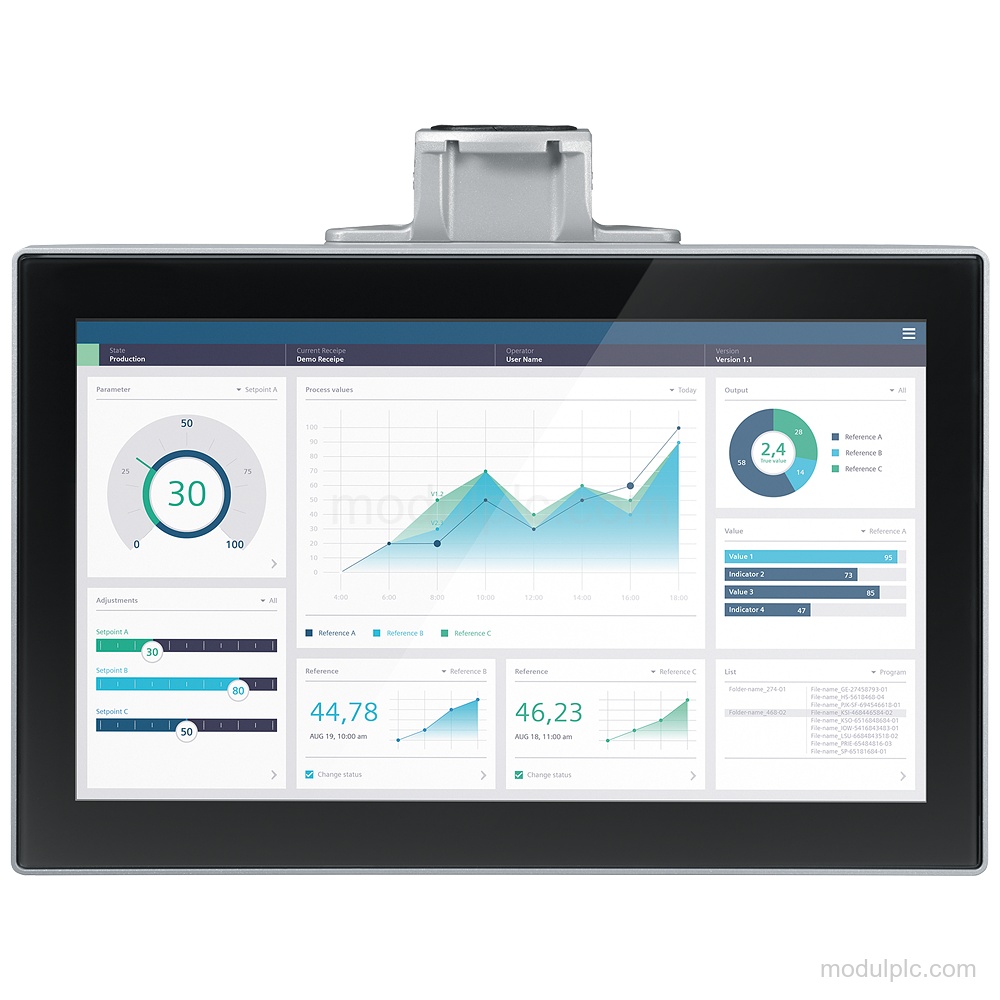

| Jenis produk | MTP1500 Unified Comfort PRO Neutral Front |
| Layar | TFT layar lebar 15.6 in, 16 777 216 warna |
| Resolusi | 1 366 pixel × 768 pixel |
| Pengoperasian sentuh | Layar sentuh dan layar multi-sentuh |
| Antarmuka Ethernet industri | 2; 2 port (switch) + port independen |
| Protokol | PROFINET, TCP/IP, DHCP, SNMP, DCP, LLDP, MRP |
| Antarmuka RS 422 / 485 | 1 antarmuka gabungan |
| Antarmuka USB | 4; USB 3.1 Gen. 1 (tipe A) |
| Catu daya nominal | 24 V DC |
| Konsumsi arus | 0.7 A nominal; 1.3 A maksimum |

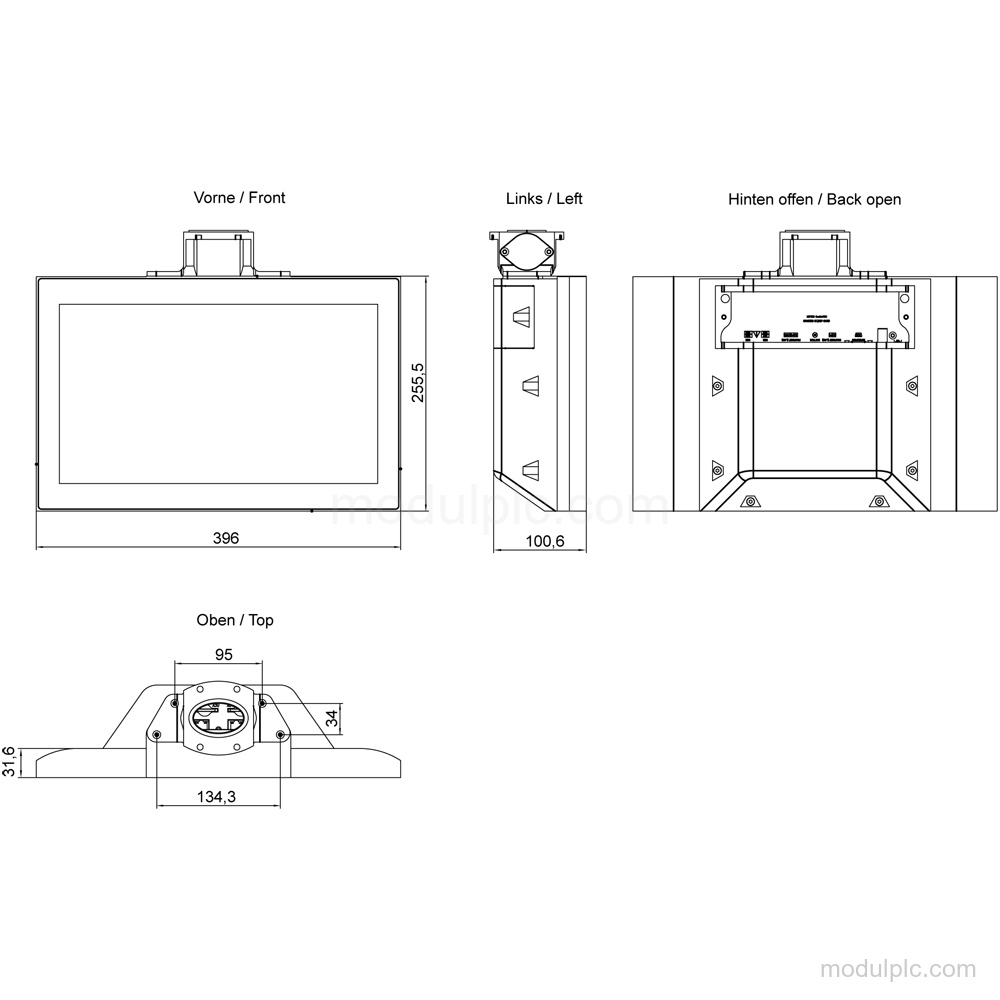

| Pemasangan | Lengan penopang, vertikal; lanskap dimungkinkan |
Fitur Utama
- Layar layar lebar 15.6 in: Layar TFT memiliki diagonal layar 15.6 in, resolusi gambar horizontal 1 366 pixel, resolusi gambar vertikal 768 pixel, dan 16 777 216 warna.
- Antarmuka operator multi-sentuh: Panel ini memiliki layar sentuh dan layar multi-sentuh, dengan keyboard numerik dan alfanumerik pada layar.
- Antarmuka PROFINET dan Ethernet: Panel ini memiliki 2 antarmuka Ethernet industri dengan 2 port untuk switch terintegrasi ditambah port independen. PROFINET, TCP/IP, DHCP, SNMP, DCP, LLDP, dan MRP didukung; dukungan protokol untuk PROFINET IO tidak tersedia.
- Antarmuka tambahan: Panel ini memiliki 1 antarmuka gabungan RS 422 / 485, 4 antarmuka USB 3.1 Gen. 1 tipe A, dan 2 slot kartu SD.
- Catu daya 24 VDC: Catu daya nominal adalah 24 V, dengan rentang DC yang diizinkan dari 19.2 V hingga 28.8 V. Konsumsi arus adalah 0.7 A nominal dan 1.3 A maksimum.
- Pemasangan lengan penopang: Pemasangan ditujukan untuk lengan penopang dalam posisi vertikal. Pemasangan lanskap dimungkinkan; pemasangan potret tidak. Sudut kemiringan maksimum yang diizinkan tanpa ventilasi eksternal adalah 35°.
Pertanyaan yang Sering Diajukan
1. Protokol jaringan apa yang didukung 6AV2128-3QB57-0AX0?
Panel ini mendukung PROFINET, TCP/IP, DHCP, SNMP, DCP, LLDP, dan MRP. Panel ini tidak mendukung protokol untuk PROFINET IO.
2. Berapa banyak port Ethernet yang dimiliki panel ini?
Panel ini memiliki 2 antarmuka Ethernet industri: 2 port untuk switch terintegrasi ditambah port independen.
3. Berapa tegangan catu daya yang diperlukan panel ini?
Catu daya nominal adalah 24 V DC, dengan rentang yang diizinkan dari 19.2 V hingga 28.8 V.
4. Bagaimana panel ini dipasang?
Panel ini dipasang pada lengan penopang dalam posisi vertikal. Pemasangan lanskap dimungkinkan, sedangkan pemasangan potret tidak; sudut kemiringan maksimum yang diizinkan tanpa ventilasi eksternal adalah 35°.
