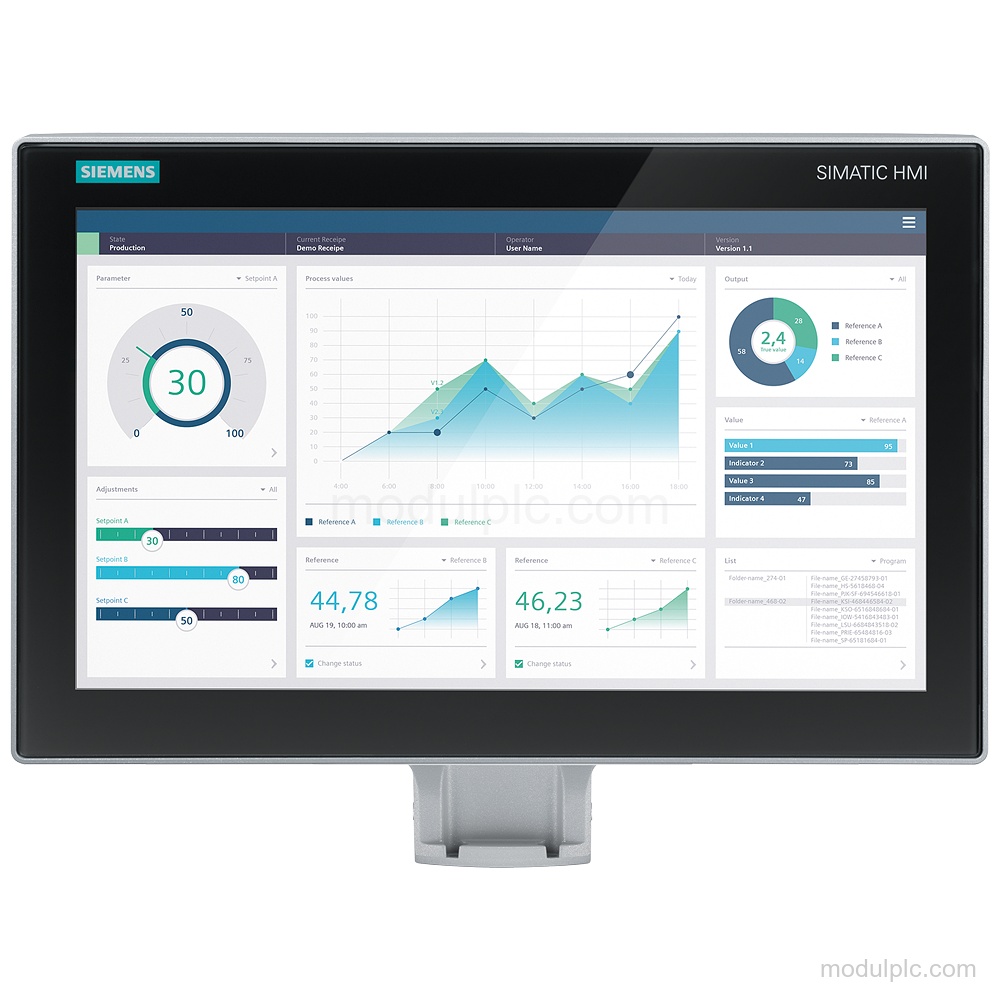

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Layar | TFT layar lebar 15.6 in |
| Resolusi | 1 366 pixel × 768 pixel |
| Pengoperasian sentuh | Layar sentuh dan layar multi-sentuh |
| Ethernet industri | 2 antarmuka; 2 port (switch) ditambah 1 port independen |
| Protokol | PROFINET, TCP/IP, DHCP, SNMP, DCP, LLDP, dan MRP |
| Antarmuka tambahan | 1 antarmuka gabungan RS 422 / 485; 4 antarmuka USB 3.1 Gen. 1 tipe A; 2 slot kartu SD |
| Catu daya | 24 V DC; rentang yang diizinkan 19.2 V hingga 28.8 V |
| Konsumsi arus | 0.7 A nominal; 1.3 A maksimum |
| Pemasangan | Pedestal; posisi vertikal; format lanskap dimungkinkan |
| Proteksi | IP65 di bagian depan dan belakang |
| Perangkat lunak | Dapat dikonfigurasi mulai WinCC Unified Comfort V18 |
Fitur Utama
- Layar dan sentuh: Layar TFT layar lebar 15.6 in dengan 16 777 216 warna, resolusi 1 366 pixel × 768 pixel, layar sentuh, dan layar multi-sentuh.
- Antarmuka PROFINET: Antarmuka PROFINET dengan 2 antarmuka Ethernet industri: 2 port (switch) ditambah 1 port independen.
- Antarmuka tambahan: 1 antarmuka gabungan RS 422 / 485, 4 antarmuka USB 3.1 Gen. 1 tipe A, dan 2 slot kartu SD.
- Catu daya DC: Catu daya DC nominal 24 V dengan rentang yang diizinkan 19.2 V hingga 28.8 V; konsumsi arus nominal 0.7 A dan maksimum 1.3 A.

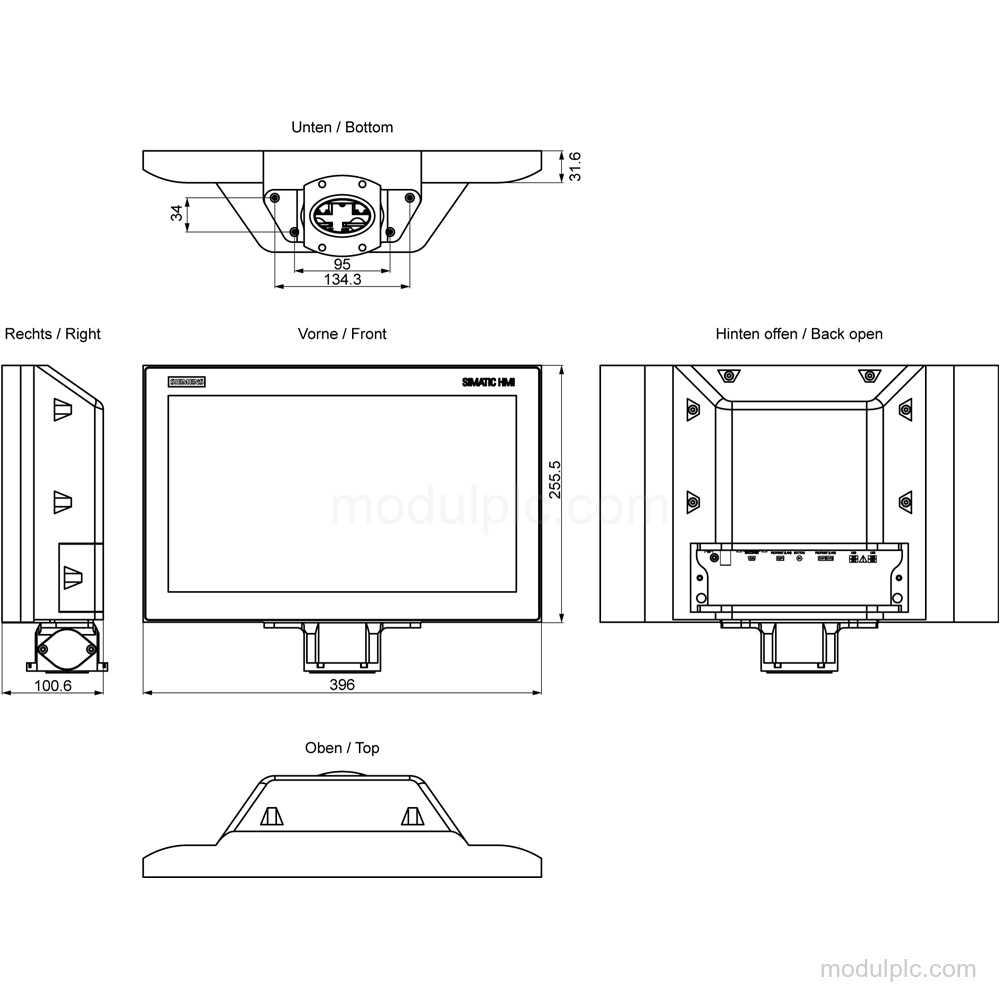

- Pemasangan: Pemasangan pedestal pada posisi vertikal; format lanskap dimungkinkan, format potret tidak. Sudut kemiringan maksimum yang diizinkan tanpa ventilasi eksternal: 35°.
- Proteksi dan perangkat lunak: IP65 di bagian depan dan belakang; Enclosure Type 4, 4x, dan 12 di bagian depan. Dapat dikonfigurasi mulai WinCC Unified Comfort V18 dan berisi perangkat lunak sumber terbuka yang disediakan gratis.
Pertanyaan yang Sering Diajukan
1. Layar apa yang dimiliki 6AV2128-3QB27-1BX0?
Panel ini memiliki layar TFT layar lebar 15.6 in dengan 16 777 216 warna dan resolusi 1 366 pixel × 768 pixel.
2. Antarmuka dan protokol apa yang didukung?
Panel ini memiliki 2 antarmuka Ethernet industri, 1 antarmuka gabungan RS 422 / 485, 4 antarmuka USB 3.1 Gen. 1 tipe A, dan 2 slot kartu SD. Protokol yang didukung mencakup PROFINET, TCP/IP, DHCP, SNMP, DCP, LLDP, dan MRP.
3. Detail catu daya dan pemasangan apa yang perlu diverifikasi?
Catu dayanya 24 V DC dengan rentang yang diizinkan 19.2 V hingga 28.8 V. Pemasangannya pedestal pada posisi vertikal; format lanskap dimungkinkan, format potret tidak, dan sudut kemiringan maksimum yang diizinkan tanpa ventilasi eksternal adalah 35°.
