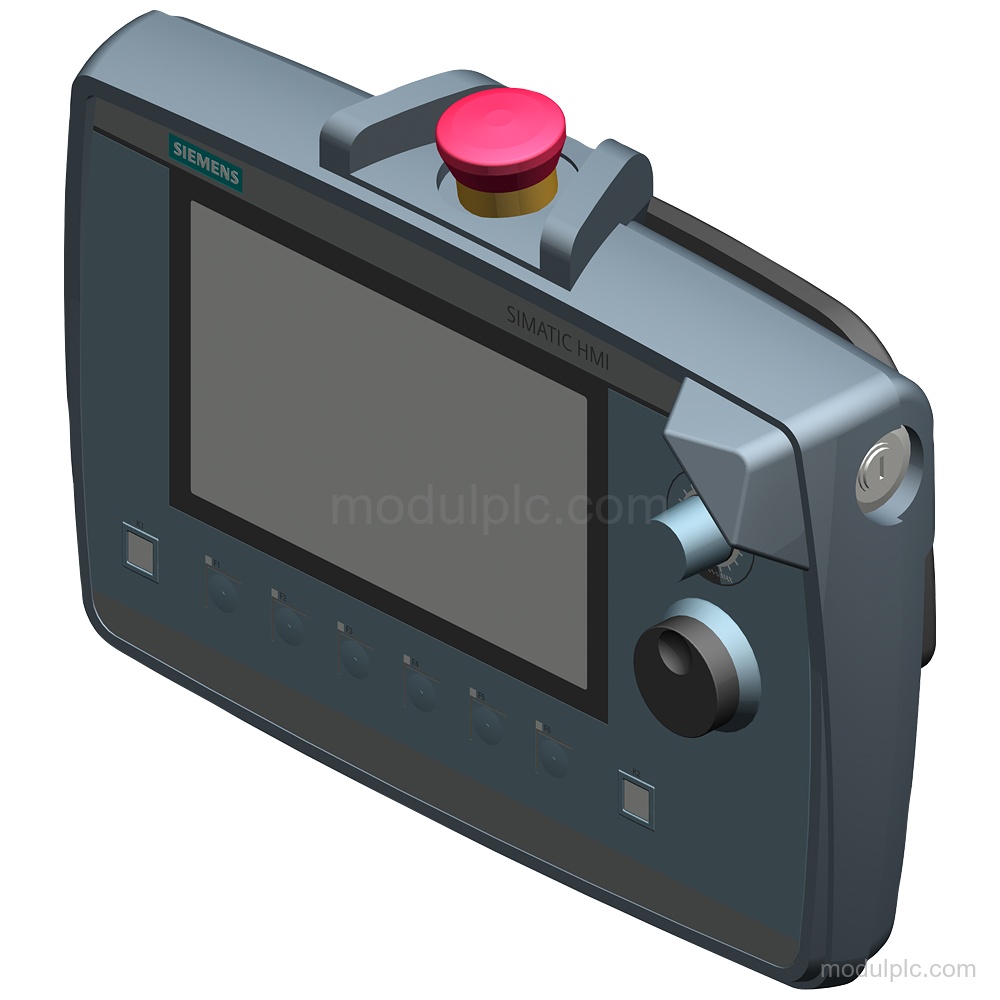

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis produk | KTP700F |
| Layar | Layar TFT layar lebar 7 in |
| Resolusi | 800 x 480 pixel |
| Tombol fungsi | 6 |
| Antarmuka Industrial Ethernet | 1 |
| Antarmuka PROFINET | 1 |
| Antarmuka USB | 1; USB 2.0 |
| Catu daya | DC, nilai nominal 24 V |
| Rentang catu daya | 19.2 V hingga 28.8 V |
| Perlindungan | IP65 menyeluruh |
Aplikasi
- Kontrol operator: Menyediakan pengoperasian tombol dan sentuh melalui tombol fungsi, keyboard layar, dan tombol langsung.
- Pengoperasian darurat dan stop: Menyediakan kontrol stop, penghentian darurat, dan konfirmasi yang dapat dikonfigurasi untuk tindakan operator.
Fitur Utama
- Layar dan resolusi: Layar TFT layar lebar 7 in dengan lampu latar LED, 16 777 216 warna, dan resolusi 800 x 480 pixel.
- Pengoperasian tombol dan sentuh: 6 tombol fungsi dengan LED, keyboard layar numerik dan alfanumerik, serta pengoperasian sentuh tanpa multi-sentuh.
- Kontrol operator: Tombol penghentian darurat berlampu dengan pemblokiran paksa, tombol stop dengan pemblokiran paksa, tombol konfirmasi 3 tahap, sakelar berkunci, tombol tekan berlampu, dan roda tangan.
- PROFINET dan Ethernet: 1 antarmuka Industrial Ethernet dan 1 antarmuka PROFINET; mendukung PROFINET IO, PROFIsafe, EtherNet/IP, TCP/IP, DHCP, SNMP, DCP, dan LLDP.
- Antarmuka dan penyimpanan: 1 antarmuka USB 2.0 dan 1 slot kartu SD; antarmuka RS 232, RS 422, RS 485, dan nirkabel: 0.
- Catu daya dan perlindungan: Catu DC dengan nilai nominal 24 V dan rentang yang diizinkan 19.2 V hingga 28.8 V; perlindungan IP65 menyeluruh.
Pertanyaan yang Sering Diajukan
1. Apa layar dan resolusi Siemens 6AV2145-8GB01-0AA0?
Panel ini memiliki layar TFT layar lebar 7 in dengan 16 777 216 warna dan resolusi 800 x 480 pixel.
2. Berapa jumlah tombol fungsi dan tombol langsung pada KTP700F?
Panel ini memiliki 6 tombol fungsi, 6 tombol langsung sebagai S7 input I/O, dan 32 tombol langsung sebagai tombol sentuh sebagai S7 input I/O.
3. Antarmuka jaringan dan protokol apa yang didukung?
Panel ini memiliki 1 antarmuka Industrial Ethernet dan 1 antarmuka PROFINET. Protokol yang didukung meliputi PROFINET IO, PROFIsafe, EtherNet/IP, TCP/IP, DHCP, SNMP, DCP, LLDP, dan MODBUS.
4. Berapa catu daya dan perlindungan panel HMI portabel ini?
Nilai nominal catu DC adalah 24 V, dengan rentang yang diizinkan 19.2 V hingga 28.8 V. Perlindungannya adalah IP65 menyeluruh.
