Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Layar | Layar TFT layar lebar 22 in |
| Pengoperasian sentuh | Layar sentuh kapasitif-proyektif |
| Resolusi | 1 920 pixel × 1 080 pixel |
| Antarmuka Ethernet industri | 2; 2 port (switch) + port independen |
| Antarmuka RS 422 / 485 | 1 antarmuka gabungan |
| Protokol | PROFINET, PROFIBUS, EtherNet/IP, MPI, dan MODBUS |
| Catu daya | 24 V DC; rentang yang diizinkan 19.2 V hingga 28.8 V |
| Konsumsi arus nominal | 1.8 A |
| Pemasangan | Pedestal; posisi vertikal |
| Perlindungan | IP65 di bagian depan dan belakang |
| Memori konfigurasi | 24 MB |
Aplikasi
- Pengoperasian operator: Menyediakan pengoperasian sentuh dan 40 tombol langsung sebagai tombol sentuh untuk I/O input S7.
- Komunikasi Ethernet industri: Mendukung komunikasi PROFINET dan PROFINET IO melalui antarmuka Ethernet industri.
- Diagnostik: Menyediakan informasi diagnostik yang dapat dibaca oleh pengontrol S7.
Fitur Utama
- Layar sentuh layar lebar: Layar TFT layar lebar 22 in dengan resolusi gambar horizontal 1 920 pixel, vertikal 1 080 pixel, 16 777 216 warna, dan pengoperasian sentuh kapasitif-proyektif.

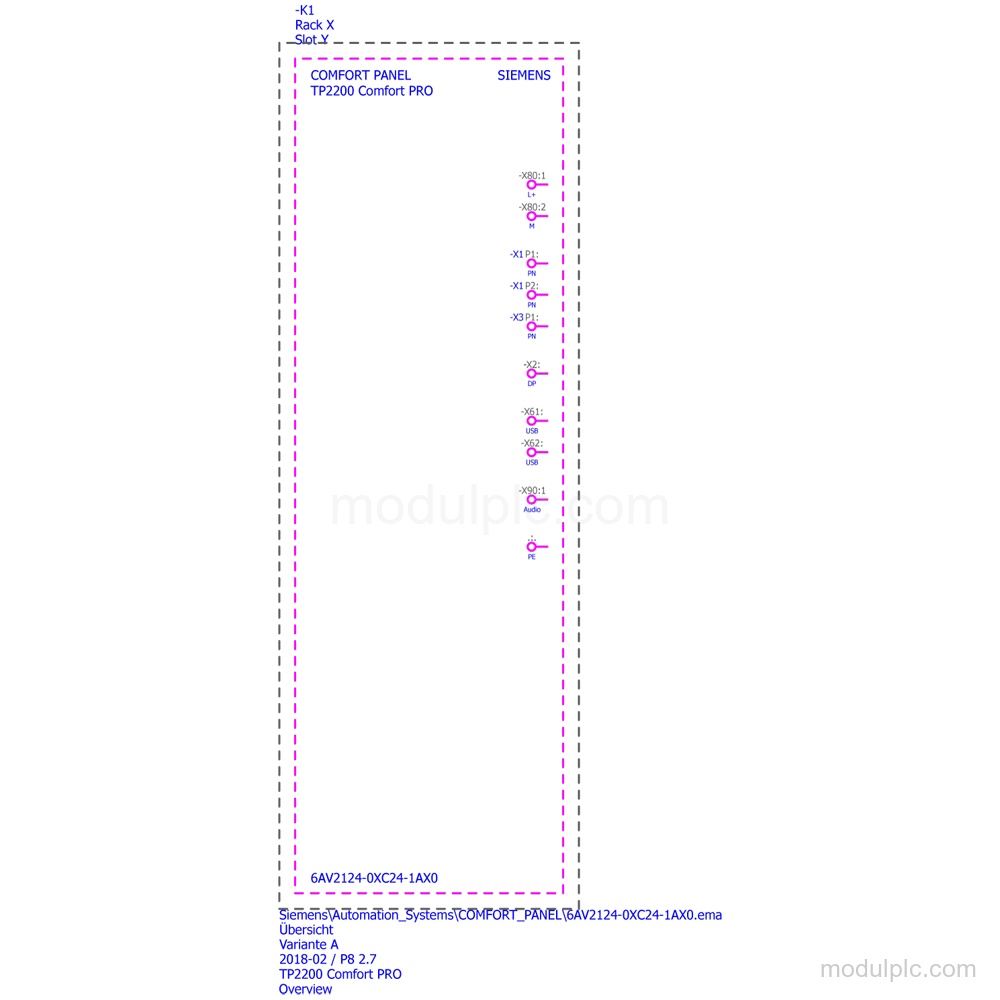

- Antarmuka jaringan: 2 antarmuka Ethernet industri dengan 2 port pada switch terintegrasi dan 1 port independen, serta 1 antarmuka gabungan RS 422 / 485.
- Protokol komunikasi: Mendukung PROFINET, PROFINET IO, PROFIBUS, EtherNet/IP, MPI, TCP/IP, DHCP, SNMP, DCP, LLDP, HTTP, HTTPS, HTML, XML, CSS, Active X, JavaScript, MRP, dan MODBUS.
- Catu daya: Catu daya DC dengan nilai nominal 24 V dan rentang yang diizinkan dari 19.2 V hingga 28.8 V; konsumsi arus nominal 1.8 A dan input daya aktif tipikal 44 W.

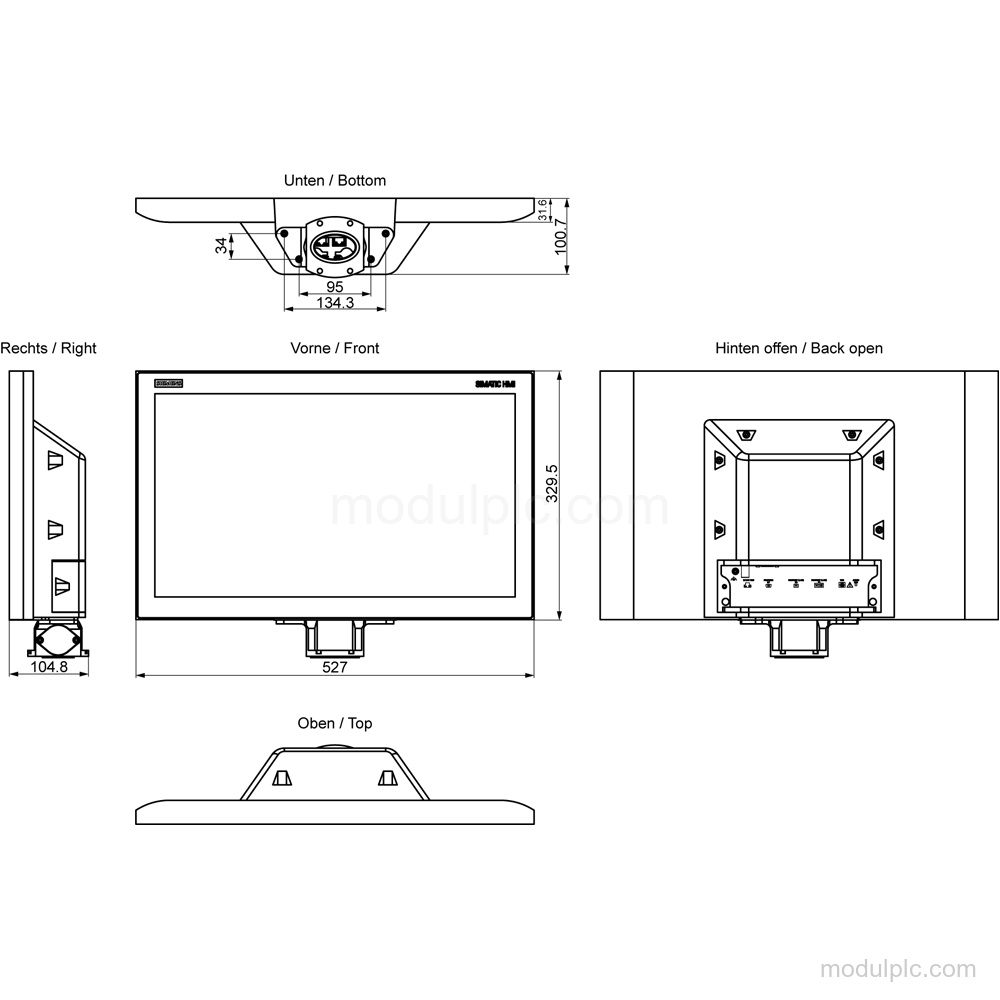

- Pemasangan dan perlindungan: Pemasangan pedestal dalam posisi vertikal; pemasangan lanskap dapat dilakukan, pemasangan potret tidak dapat dilakukan. Sudut kemiringan maksimum yang diizinkan tanpa ventilasi eksternal adalah 35°. Perlindungan IP65 di bagian depan dan belakang.
- Pengoperasian dan memori: Memiliki 40 tombol langsung sebagai tombol sentuh untuk I/O input S7, keyboard numerik dan alfanumerik di layar, 2 antarmuka USB 2.0, 2 slot kartu SD, dan memori 24 Mbyte untuk data pengguna.
Pertanyaan yang Sering Diajukan
1. Layar dan teknologi sentuh apa yang digunakan 6AV2124-0XC24-1AX0?
Panel ini memiliki layar TFT layar lebar 22 in dengan resolusi 1 920 pixel × 1 080 pixel, 16 777 216 warna, dan pengoperasian sentuh kapasitif-proyektif.
2. Antarmuka Ethernet dan serial apa yang tersedia?
Panel ini memiliki 2 antarmuka Ethernet industri dengan 2 port switch dan 1 port independen, serta 1 antarmuka gabungan RS 422 / 485.
3. Protokol apa yang didukung HMI ini?
Panel ini mendukung PROFINET, PROFINET IO, PROFIBUS, EtherNet/IP, MPI, TCP/IP, DHCP, SNMP, DCP, LLDP, MRP, dan MODBUS.
4. Berapa tegangan catu daya yang diperlukan panel?
Nilai nominal catu daya DC adalah 24 V, dengan rentang yang diizinkan dari 19.2 V hingga 28.8 V.
5. Bagaimana panel dipasang dan dilindungi?
Panel menggunakan pemasangan pedestal dalam posisi vertikal. Pemasangan lanskap dapat dilakukan, pemasangan potret tidak dapat dilakukan, dan perlindungannya adalah IP65 di bagian depan dan belakang.
