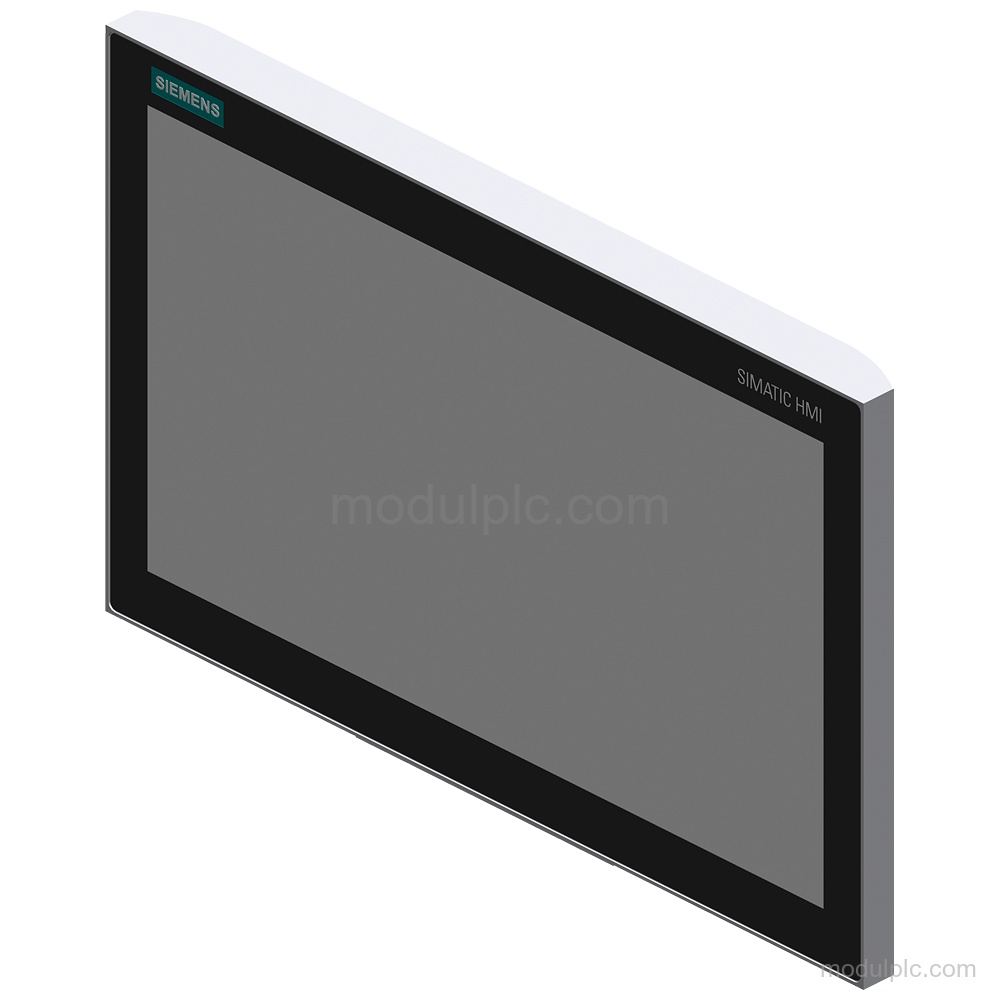

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Layar | TFT layar lebar 18.5 in, 16 777 216 warna |
| Pengoperasian sentuh | Layar sentuh kapasitif-proyektif |
| Resolusi | 1 366 x 768 pixel |
| Tombol langsung | 40 tombol sentuh sebagai I/O input S7 |
| Ethernet industri | 2 antarmuka; 2 port switch ditambah 1 port independen |
| Protokol | PROFINET, PROFIBUS, EtherNet/IP, MPI, TCP/IP |
| Antarmuka USB | 2; USB 2.0 |
| Tegangan catu daya | 24 V DC; rentang yang diizinkan 19.2 V hingga 28.8 V DC |
| Memori data pengguna | 24 Mbyte |
| Pemasangan | Pedestal; vertikal |
| Perlindungan | IP65 di bagian depan dan belakang |
| Siklus hidup produk | Produk dihentikan |
Fitur Utama
- Layar sentuh layar lebar: Layar TFT layar lebar 18.5 in dengan 16 777 216 warna dan resolusi 1 366 x 768 pixel; pengoperasian sentuh kapasitif-proyektif.
- Antarmuka PROFINET dan PROFIBUS: Mendukung PROFINET, PROFINET IO, IRT, PROFIBUS, EtherNet/IP, MPI, TCP/IP, DHCP, SNMP, DCP, dan LLDP.
- Port Ethernet industri: 2 antarmuka Ethernet industri dengan 2 port pada switch terintegrasi ditambah 1 port independen; switch terintegrasi memiliki 2 port.
- Antarmuka tambahan: 1 antarmuka gabungan RS 422 / 485, 2 antarmuka USB 2.0, dan 2 slot kartu SD.
- Catu daya DC: Nilai nominal catu daya: 24 V DC; rentang yang diizinkan: 19.2 V hingga 28.8 V DC. Konsumsi arus 1.5 A dan masukan daya aktif tipikal 36 W.

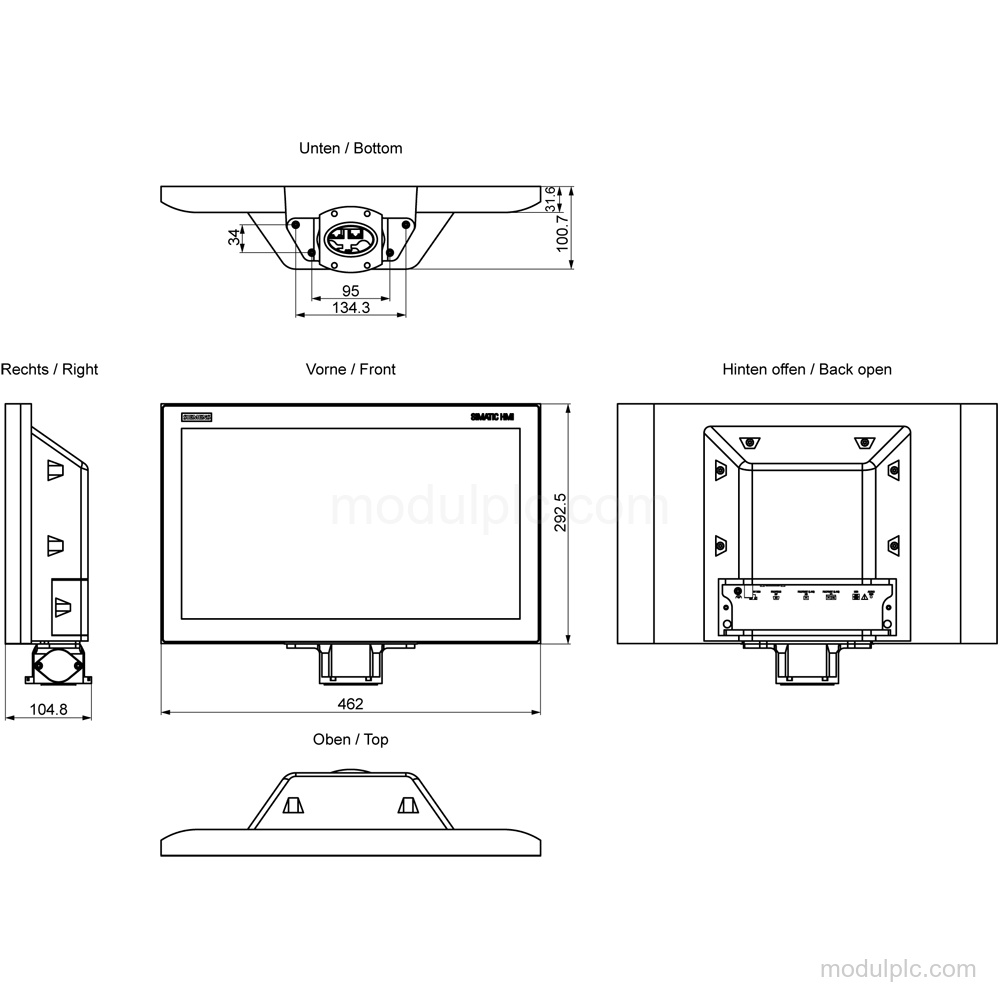

- Pemasangan pedestal dan perlindungan: Pemasangan pedestal dalam posisi vertikal; format potret tidak memungkinkan. Sudut kemiringan maksimum yang diizinkan tanpa ventilasi eksternal adalah 35°. Perlindungan IP65 di bagian depan dan belakang.
Pertanyaan yang Sering Diajukan
1. Layar dan antarmuka sentuh apa yang dimiliki 6AV2124-0UC24-1AX0?
Panel ini memiliki layar TFT layar lebar 18.5 in dengan 16 777 216 warna, resolusi 1 366 x 768 pixel, dan pengoperasian sentuh kapasitif-proyektif.
2. Protokol jaringan apa yang didukung?
Panel ini mendukung PROFINET, PROFINET IO, IRT, PROFIBUS, EtherNet/IP, MPI, TCP/IP, DHCP, SNMP, DCP, dan LLDP.
3. Berapa jumlah antarmuka Ethernet dan USB?
Panel ini memiliki 2 antarmuka Ethernet industri, dengan konfigurasi 2 port switch terintegrasi ditambah 1 port independen, serta 2 antarmuka USB 2.0.
4. Berapa tegangan catu daya dan bagaimana pengaturan pemasangannya?
Tegangan catu daya nominal adalah 24 V DC, dengan rentang yang diizinkan 19.2 V hingga 28.8 V DC. Pemasangan dilakukan pada pedestal dalam posisi vertikal.
5. Apakah konfigurasi ini mencakup opsi pemasangan format potret?
Tidak. Pemasangan format potret tidak memungkinkan.
