Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Operasi sentuh | Layar sentuh kapasitif-proyektif |
| Format layar | TFT layar lebar |
| Resolusi layar | 1 366 pixel × 768 pixel |
| Antarmuka Ethernet industri | 2 port (switch) + port independen |
| Antarmuka fieldbus | 1 antarmuka gabungan RS 422 / 485 |
| Protokol | PROFINET, PROFINET IO, IRT, PROFIBUS, EtherNet/IP, MPI |
| Memori konfigurasi | 24 MB |
| Catu daya | DC, 24 V; rentang yang diizinkan 19.2 V hingga 28.8 V |
| Pemasangan | Lengan penopang, vertikal |
| Perlindungan | IP65 di bagian depan dan belakang |
Fitur Utama

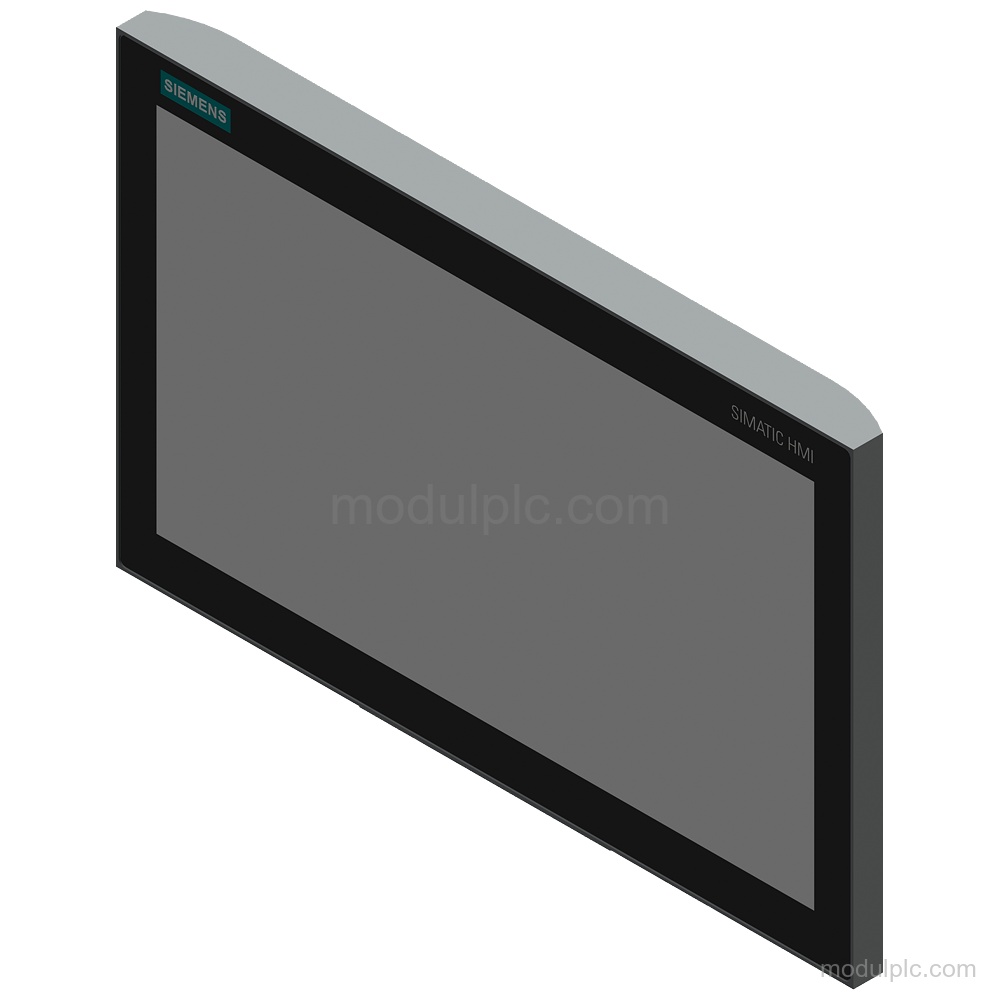

- HMI layar lebar dengan sentuhan: Layar sentuh kapasitif-proyektif dengan layar TFT lebar, 16 777 216 warna, dan resolusi 1 366 pixel × 768 pixel.

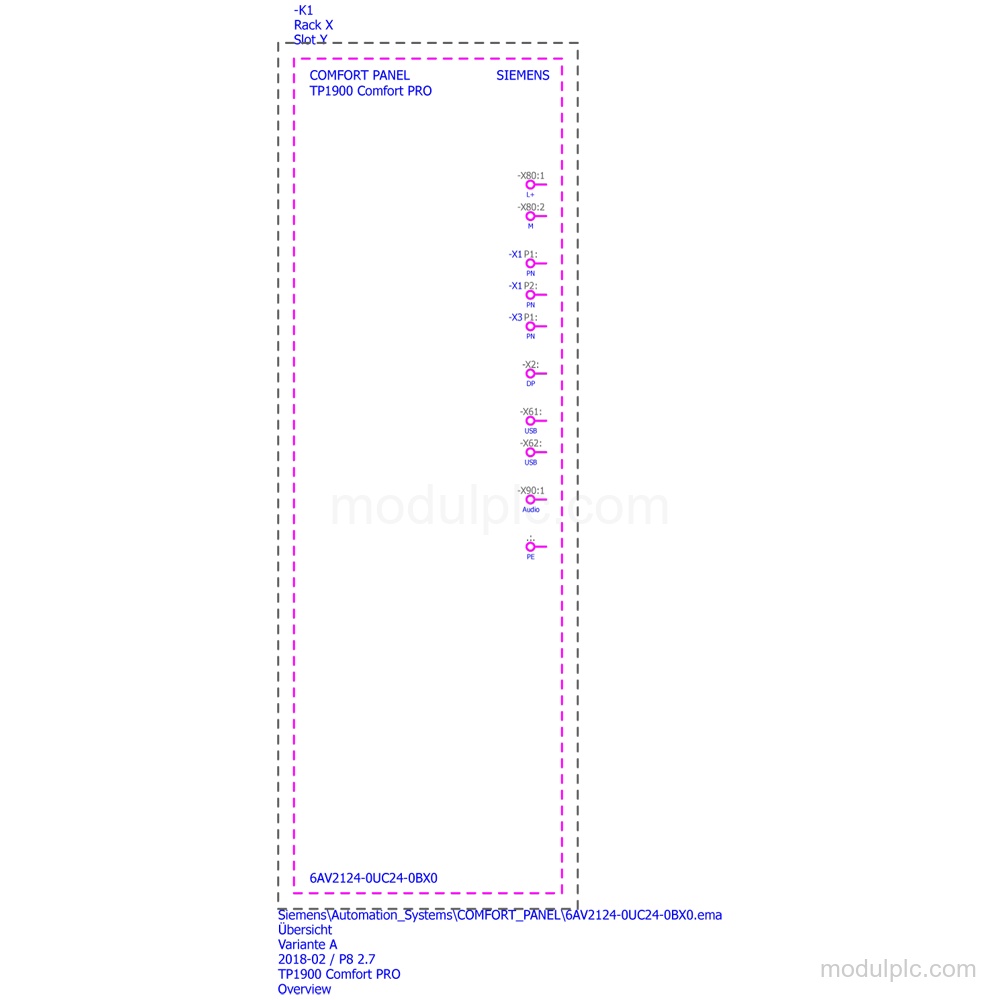

- Antarmuka PROFINET dan fieldbus: Memiliki 2 port Ethernet industri dalam switch terintegrasi ditambah port independen, serta 1 antarmuka gabungan RS 422 / 485.
- Protokol yang didukung: Mendukung PROFINET, PROFINET IO, IRT, PROFIBUS, EtherNet/IP, MPI, TCP/IP, DHCP, SNMP, DCP, LLDP, dan MRP.
- Memori konfigurasi: Menyediakan memori konfigurasi 24 MB dan memori 24 Mbyte yang tersedia untuk data pengguna.
- Catu daya: Catu DC dengan nilai nominal 24 V dan rentang yang diizinkan dari 19.2 V hingga 28.8 V; daya aktif tipikal 36 W.

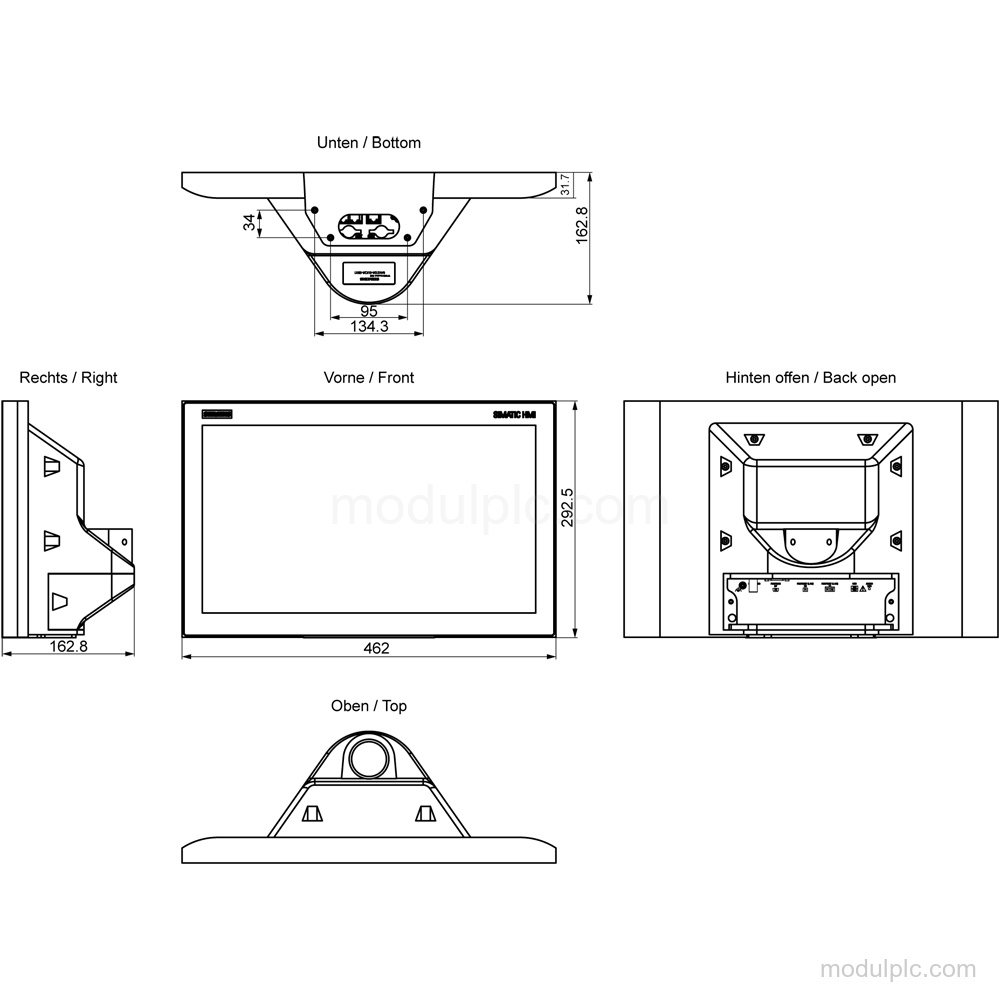

- Pemasangan lengan penopang: Dipasang pada lengan penopang dalam posisi vertikal. Sudut kemiringan maksimum yang diizinkan tanpa ventilasi eksternal adalah 35°.
Pertanyaan yang Sering Diajukan
1. Antarmuka komunikasi apa yang dimiliki Siemens 6AV2124-0UC24-0BX0?
Panel ini memiliki 2 port Ethernet industri dalam switch terintegrasi ditambah port independen, 1 antarmuka gabungan RS 422 / 485, dan 2 antarmuka USB 2.0.
2. Protokol apa yang didukung TP1900 Comfort Pro?
Panel ini mendukung PROFINET, PROFINET IO, IRT, PROFIBUS, EtherNet/IP, MPI, TCP/IP, DHCP, SNMP, DCP, LLDP, MRP, dan MODBUS.
3. Berapa tegangan catu yang diperlukan panel HMI ini?
Catu dayanya adalah DC dengan nilai nominal 24 V dan rentang yang diizinkan dari 19.2 V hingga 28.8 V.
4. Bagaimana panel ini dipasang dan dilindungi?
Panel ini menggunakan pemasangan lengan penopang dalam posisi vertikal. Bagian depan dan belakang memiliki perlindungan IP65.
