Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Layar | TFT layar lebar 19", 16 777 216 warna |
| Operasi sentuh | Ya; kapasitif-proyektif |
| Pemasangan | Lengan penopang, vertikal |
| Antarmuka Ethernet industri | 2; 2 port (switch) + port independen |
| Antarmuka RS 422 / 485 | 1; RS 422 / 485 gabungan |
| Protokol | PROFINET, PROFIBUS, EtherNet/IP, MPI |
| Tegangan catu | 24 V DC; 19.2 V hingga 28.8 V DC |
| Memori konfigurasi | 24 MB |
Fitur Utama

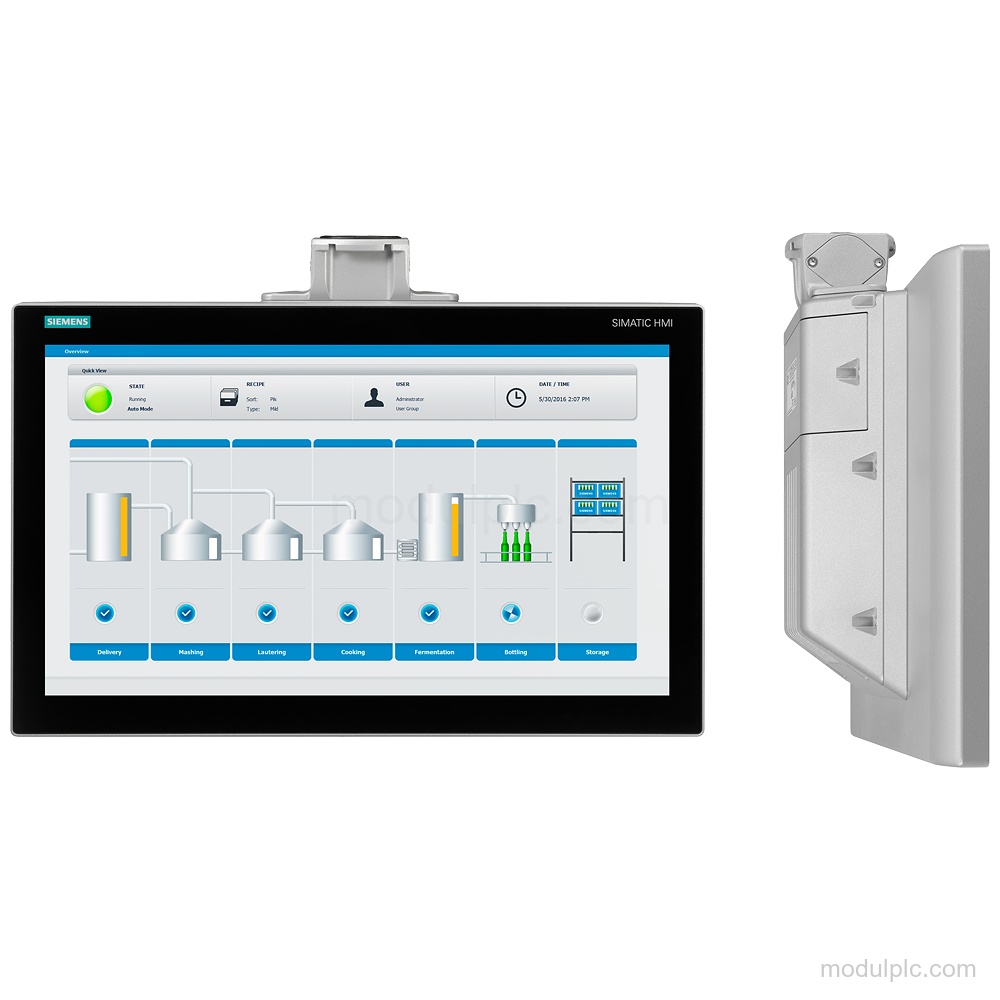

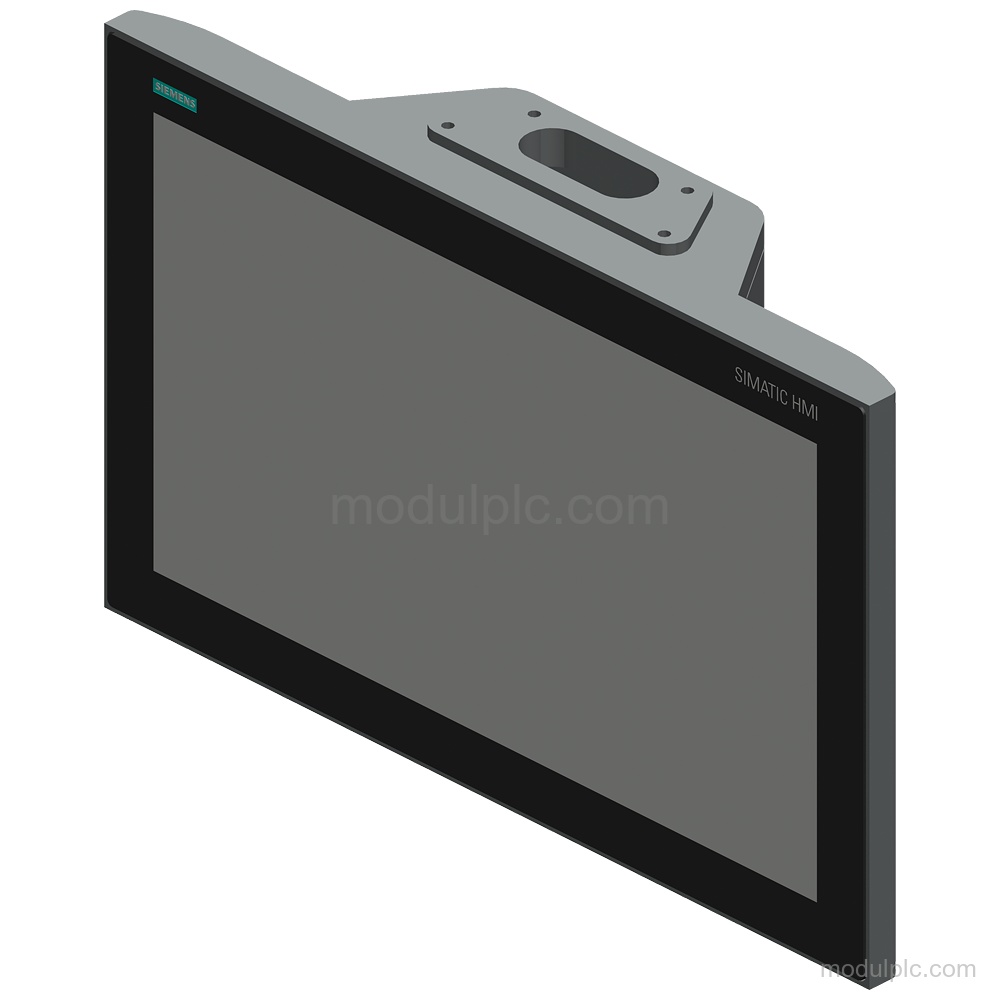

- Layar sentuh layar lebar: Layar TFT layar lebar 19" dengan 16 juta warna, resolusi 1 366 x 768 pixel, dan operasi sentuh kapasitif-proyektif.

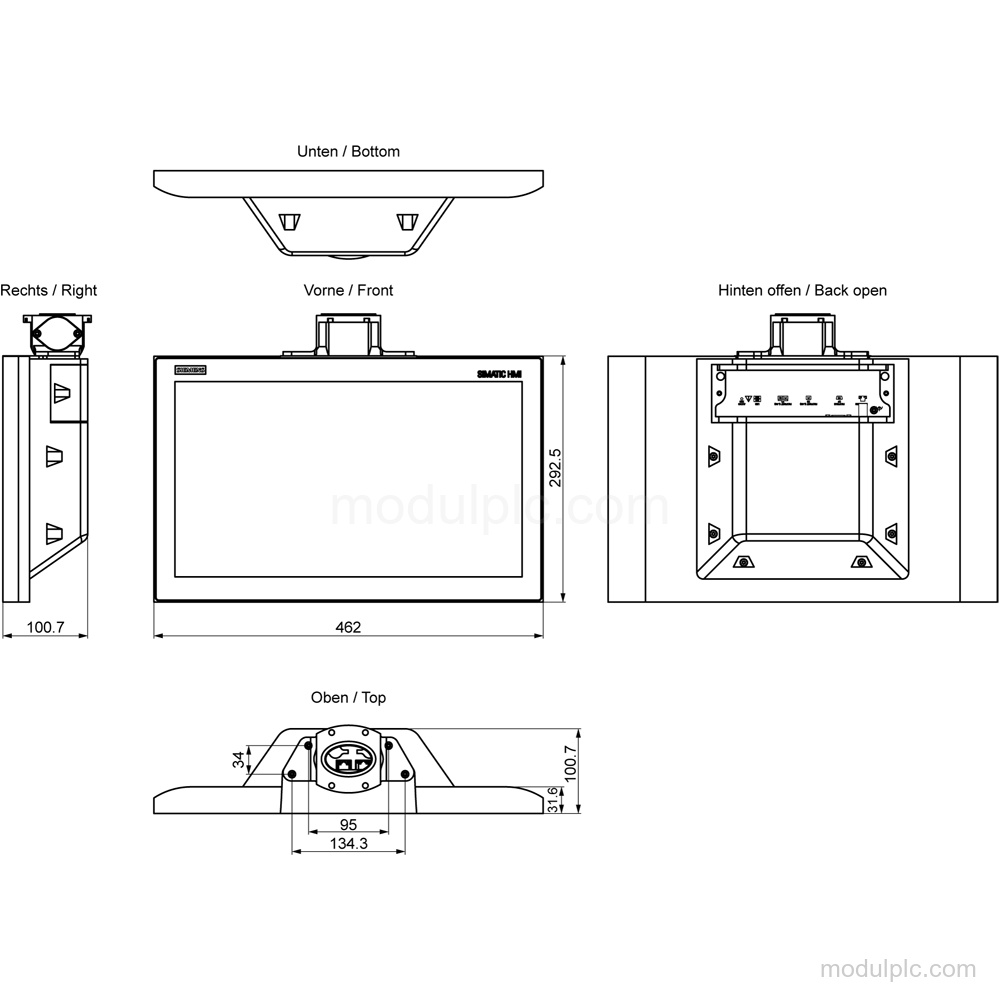

- Pemasangan lengan penopang: Dirancang untuk pemasangan vertikal pada lengan penopang; pemasangan format potret tidak dimungkinkan. Sudut kemiringan maksimum yang diizinkan tanpa ventilasi eksternal adalah 35°.

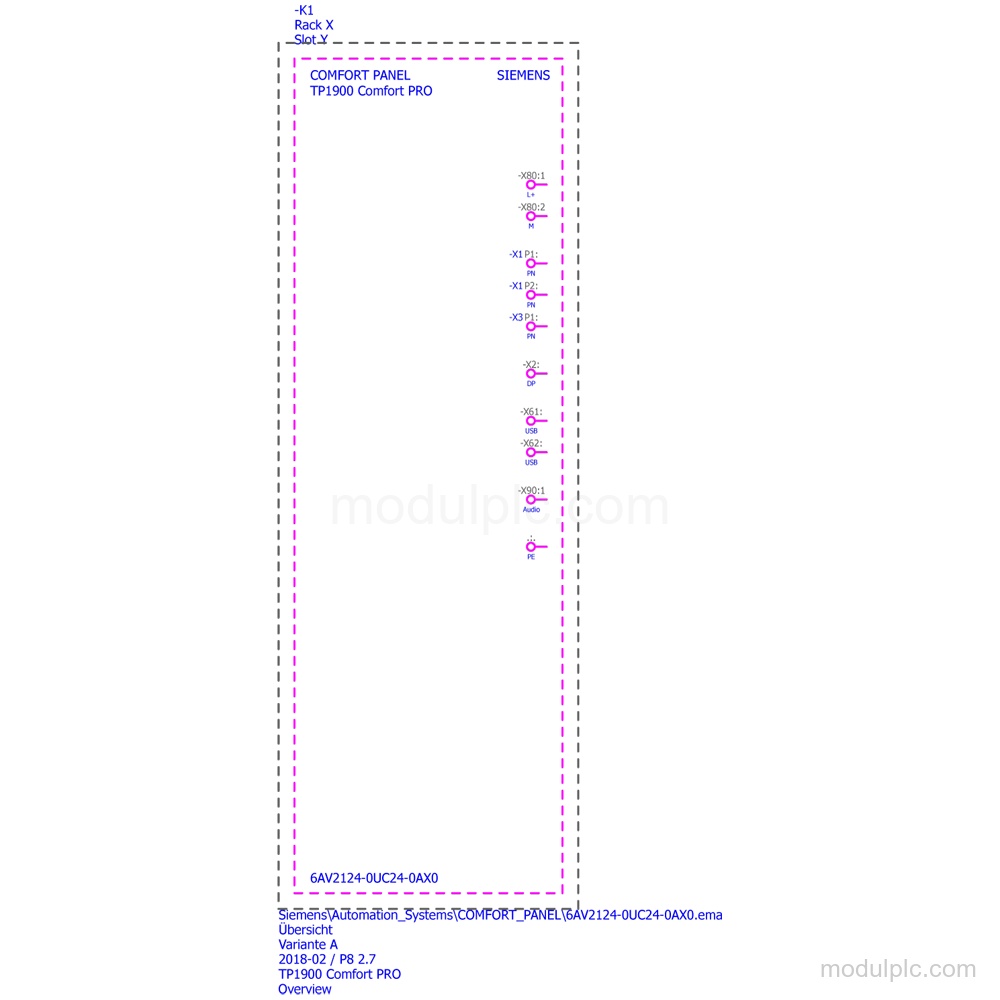

- Antarmuka komunikasi: Memiliki 2 antarmuka Ethernet industri dengan 2 port switch serta port independen, 1 antarmuka gabungan RS 422 / 485, dan 2 antarmuka USB 2.0.
- Protokol yang didukung: Mendukung PROFINET, PROFINET IO, IRT, PROFIBUS, EtherNet/IP, MPI, TCP/IP, DHCP, SNMP, DCP, LLDP, HTTP, HTTPS, HTML, XML, CSS, Active X, dan JavaScript.
- Catu daya DC: Tegangan catu nominal adalah 24 V DC, dengan rentang yang diizinkan dari 19.2 V hingga 28.8 V DC. Konsumsi arus nominal adalah 1.5 A dan masukan daya aktif tipikal adalah 36 W.
- Perlindungan dan diagnostik: Memiliki perlindungan IP65 di bagian depan dan belakang, NEMA Enclosure Type 4 dan 4x di bagian depan, serta informasi diagnostik yang dapat dibaca oleh pengontrol S7.
Pertanyaan yang Sering Diajukan
1. Layar dan antarmuka sentuh apa yang dimiliki 6AV2124-0UC24-0AX0?
Panel ini memiliki layar TFT layar lebar 19" dengan 16 777 216 warna, resolusi 1 366 x 768 pixel, dan operasi sentuh kapasitif-proyektif.
2. Antarmuka komunikasi apa yang disertakan?
Panel ini memiliki 2 antarmuka Ethernet industri dengan 2 port switch serta port independen, 1 antarmuka gabungan RS 422 / 485, dan 2 antarmuka USB 2.0.
3. Protokol apa yang didukung panel?
Panel ini mendukung PROFINET, PROFINET IO, IRT, PROFIBUS, EtherNet/IP, MPI, TCP/IP, DHCP, SNMP, DCP, LLDP, HTTP, HTTPS, HTML, XML, CSS, Active X, dan JavaScript.
4. Berapa tegangan catu yang diperlukan panel?
Catu nominalnya adalah 24 V DC, dengan rentang yang diizinkan dari 19.2 V hingga 28.8 V DC.
5. Bagaimana panel dipasang dan dilindungi?
Panel dipasang secara vertikal pada lengan penopang. Perlindungannya adalah IP65 di bagian depan dan belakang, dengan NEMA Enclosure Type 4 dan 4x di bagian depan.
