Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|

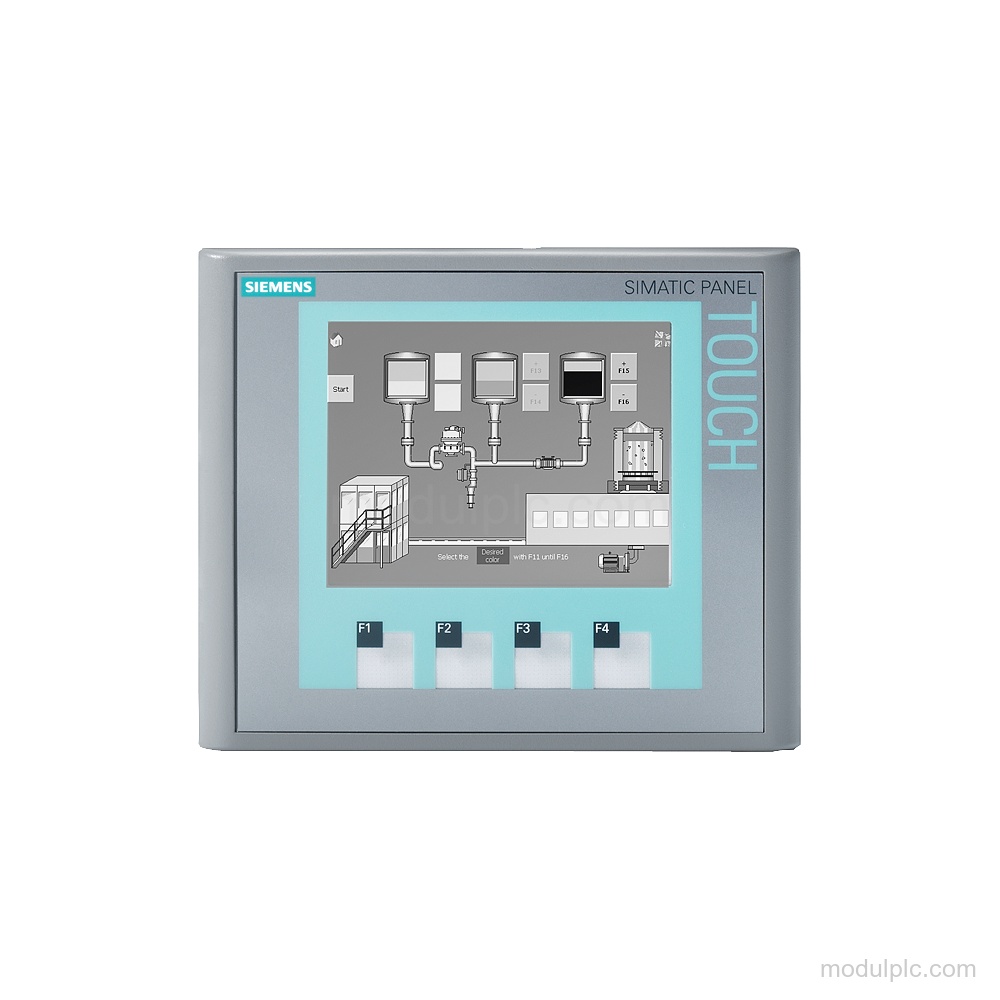

| Jenis produk | KTP400 Basic mono PN |
| Layar | 3.8 in STN, 4 tingkat abu-abu |
| Operasi | Operasi tombol/sentuh; 4 tombol fungsi; sentuh resistif analog |
| Resolusi | 320 pixel × 240 pixel |
| Antarmuka Ethernet industri | 1 |
| Protokol | PROFINET; EtherNet/IP; TCP/IP; DHCP; SNMP; DCP; LLDP |

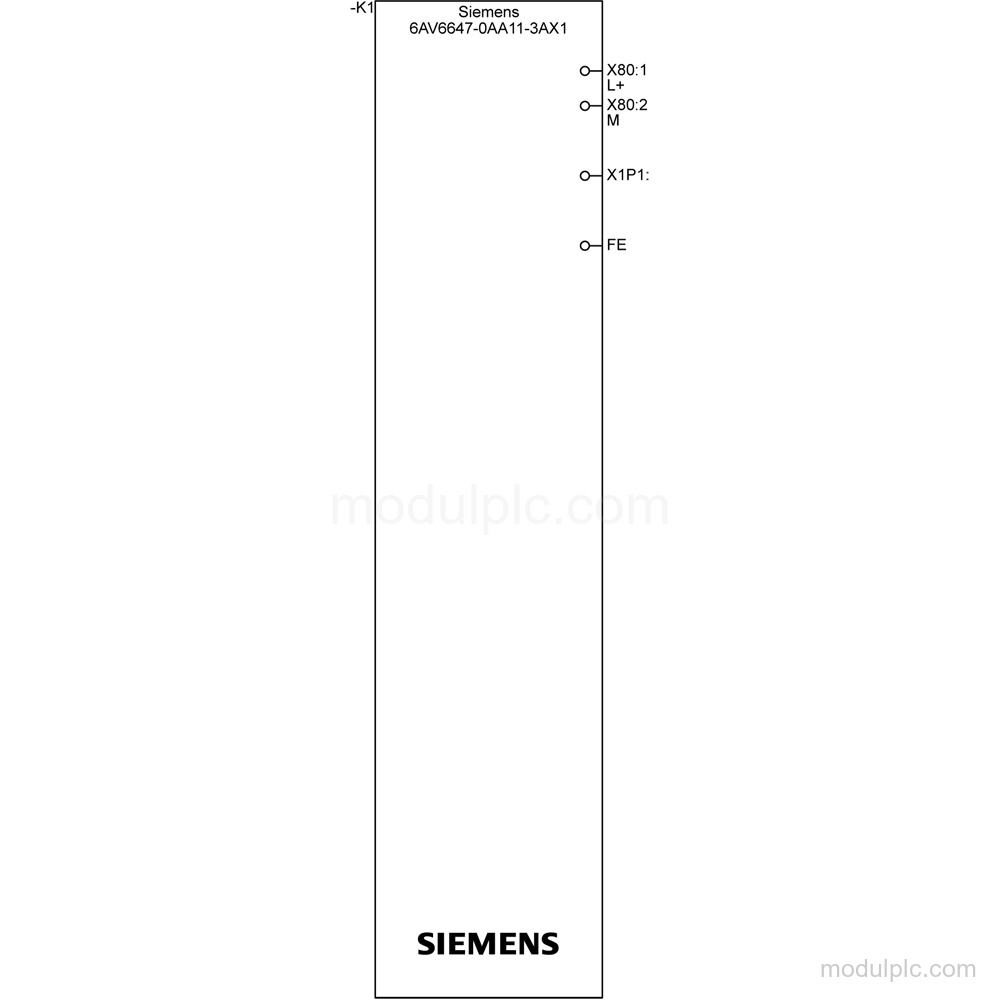

| Catu daya | 24 V DC nominal; rentang yang diizinkan 19.2 V hingga 28.8 V |
| Masukan daya aktif tipikal | 3 W |

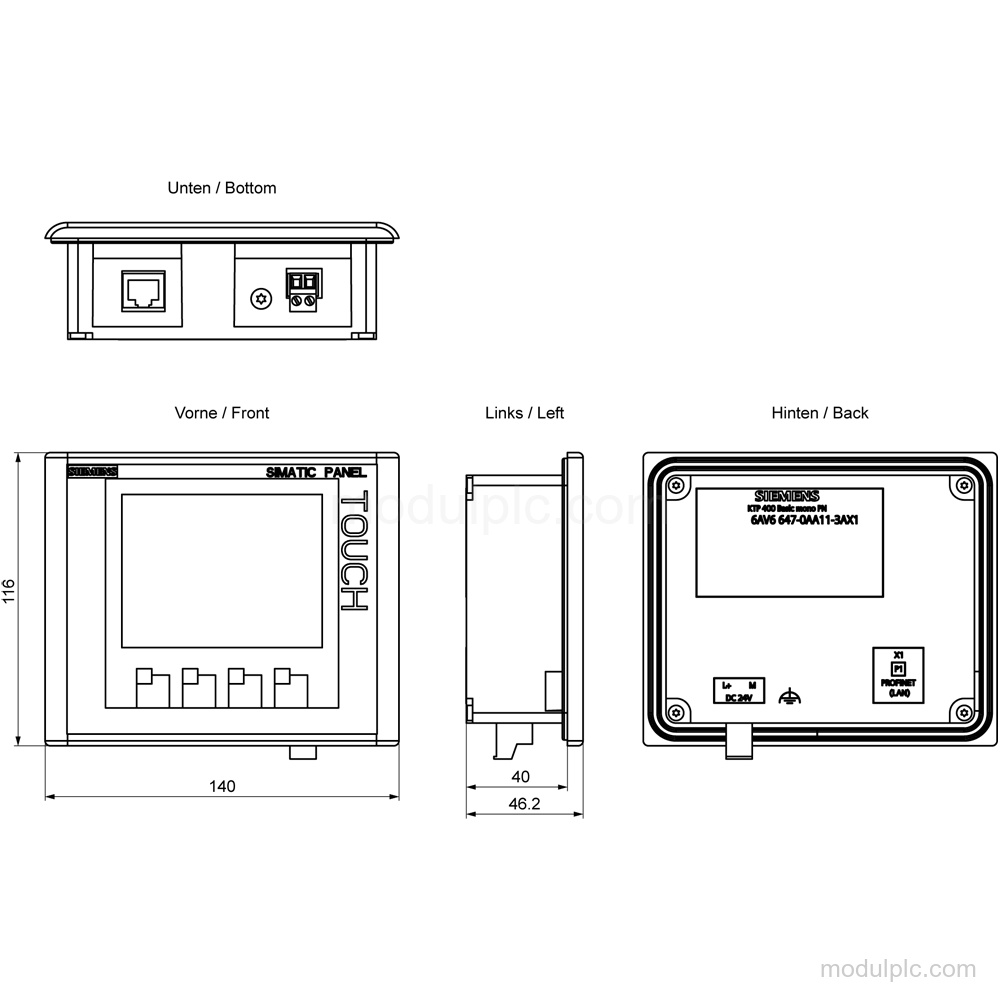

| Pemasangan | Potret atau lanskap; sudut kemiringan maksimum yang diizinkan tanpa ventilasi eksternal: 35° |
| Perlindungan | IP65 di bagian depan; IP20 di bagian belakang |
| Konfigurasi | WinCC flexible 2008 SP2 Compact, WinCC Basic V10.5, atau STEP 7 Basic V10.5 |
Aplikasi
- Input operator dengan tombol dan sentuhan: Panel mendukung input operator melalui 4 tombol fungsi, operasi sentuh resistif analog, serta keyboard layar numerik dan alfanumerik.
- Operasi tampilan HMI: Layar STN menyediakan resolusi gambar 320 pixel × 240 pixel dengan 4 tingkat abu-abu.
Fitur Utama
- Operasi tombol/sentuh: KTP400 Basic mono PN memiliki 4 tombol fungsi dan operasi sentuh resistif analog dengan keyboard layar numerik dan alfanumerik.
- Layar STN: Layar berukuran 3.8 in dengan 4 tingkat abu-abu dan resolusi horizontal 320 pixel × vertikal 240 pixel.
- PROFINET dan protokol Ethernet: Panel memiliki 1 antarmuka Ethernet industri dan mendukung PROFINET, EtherNet/IP, TCP/IP, DHCP, SNMP, DCP, serta LLDP.
- Catu daya 24 V DC: Catu daya DC nominal adalah 24 V, dengan rentang yang diizinkan dari 19.2 V hingga 28.8 V. Masukan daya aktif tipikal adalah 3 W.
- Pemasangan dan perlindungan: Pemasangan potret dan lanskap dimungkinkan. Perlindungan adalah IP65 di bagian depan dan IP20 di bagian belakang.
- Perangkat lunak konfigurasi: Panel dapat dikonfigurasi mulai WinCC flexible 2008 SP2 Compact, WinCC Basic V10.5, atau STEP 7 Basic V10.5.
Pertanyaan yang Sering Diajukan
1. Operasi apa yang didukung Siemens 6AV6647-0AA11-3AX1?
Panel mendukung operasi tombol/sentuh dengan 4 tombol fungsi, operasi sentuh resistif analog, serta keyboard layar numerik dan alfanumerik.
2. Layar apa yang dimiliki KTP400 Basic mono PN?
Panel memiliki layar STN 3.8 in dengan 4 tingkat abu-abu dan resolusi 320 pixel × 240 pixel.
3. Antarmuka dan protokol apa yang didukung?
Panel memiliki 1 antarmuka Ethernet industri dan mendukung PROFINET, EtherNet/IP, TCP/IP, DHCP, SNMP, DCP, serta LLDP.
4. Catu daya apa yang diperlukan panel HMI ini?
Catu daya nominalnya adalah 24 V DC, dengan rentang yang diizinkan dari 19.2 V hingga 28.8 V.
5. Detail pemasangan dan perlindungan apa yang perlu diverifikasi sebelum pertanyaan?
Pemasangan potret dan lanskap dimungkinkan; perlindungannya IP65 di bagian depan dan IP20 di bagian belakang. Sudut kemiringan maksimum yang diizinkan tanpa ventilasi eksternal adalah 35°.
