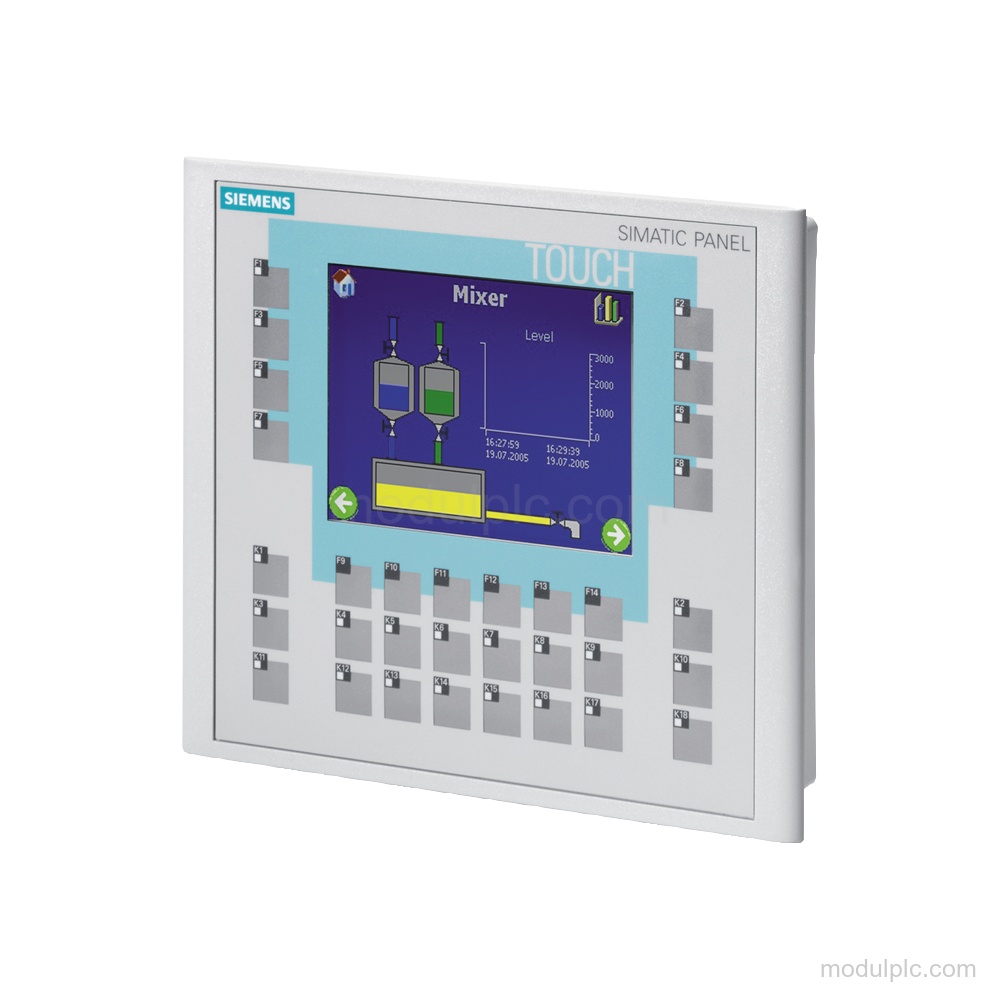

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Layar | Layar warna STN, 5.7 in, 256 warna |
| Sentuh dan keyboard | Layar sentuh resistif analog dan keyboard membran |
| Resolusi | 320 pixel × 240 pixel |
| Antarmuka Ethernet industri | 1 |
| Antarmuka RS 422 | 1 |
| Antarmuka RS 485 | 1 |
| Antarmuka USB | 1; Up to 1 GB |
| Protokol yang didukung | PROFINET IO, PROFIBUS, EtherNet/IP, TCP/IP, Sm@rtServer, dan MODBUS |
| Tegangan catu | DC |
| Posisi pemasangan | Vertikal |
Fitur Utama
- Layar dan kontrol: Layar warna STN dengan diagonal layar 5.7 in, 256 warna, resolusi 320 pixel × 240 pixel, layar sentuh resistif analog, dan keyboard membran.
- Tombol fungsi: 32 tombol fungsi, termasuk 26 tombol dengan LED; keyboard numerik, alfanumerik, dan heksadesimal didukung.
- Antarmuka komunikasi: 1 antarmuka Ethernet industri dengan RJ45, 1 antarmuka RS 422, 1 antarmuka RS 485, dan 1 antarmuka USB; Ethernet mendukung hingga 12 Mbit/s.
- Protokol yang didukung: Mendukung PROFINET IO, PROFIBUS, EtherNet/IP, TCP/IP, Sm@rtServer, dan MODBUS.
- Catu daya dan arus: Tegangan catu DC; konsumsi arus nominal 0.24 A dan arus masuk awal I2t 0.5 A2·s.
- Pemasangan dan perlindungan: Pemasangan vertikal; sudut kemiringan maksimum yang diizinkan tanpa ventilasi eksternal adalah 35°. Perlindungan IP65 di bagian depan dan IP20 di bagian belakang.
Pertanyaan yang Sering Diajukan
1. Protokol apa yang didukung 6AV6642-0DA01-1AX1?
Panel ini mendukung PROFINET IO, PROFIBUS, EtherNet/IP, TCP/IP, Sm@rtServer, dan MODBUS.
2. Antarmuka apa yang tersedia pada model ini?
Panel ini memiliki 1 antarmuka Ethernet industri dengan RJ45, 1 antarmuka RS 422, 1 antarmuka RS 485, dan 1 antarmuka USB.
3. Layar dan elemen kontrol apa yang dimilikinya?
Panel ini memiliki layar warna STN 5.7 in dengan 256 warna, layar sentuh resistif analog, dan keyboard membran.
4. Apa detail pemasangan dan perlindungannya?
Pemasangan dilakukan secara vertikal. Sudut kemiringan maksimum yang diizinkan tanpa ventilasi eksternal adalah 35°; perlindungannya IP65 di bagian depan dan IP20 di bagian belakang.
