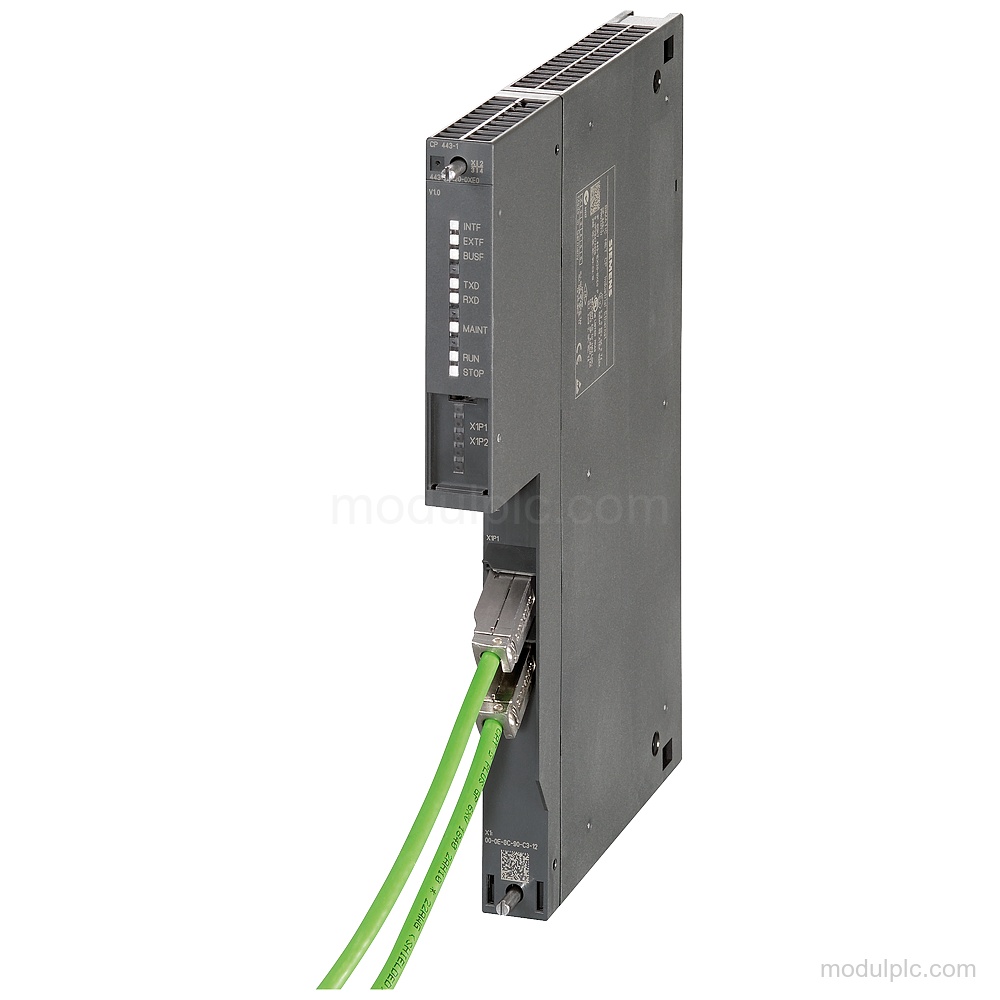

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis produk | CP 443-1 |
| Antarmuka | 2 antarmuka Industrial Ethernet |
| Koneksi | Port RJ45 |
| Laju transfer | 10 … 100 Mbit/s |
| Pengendali PROFINET IO | Ya; 128 perangkat PN IO yang dapat dioperasikan, 64 perangkat PN IO IRT |
| Catu daya | 5 V DC dari bus backplane |
| Konsumsi arus tipikal | 1.4 A |
| Kehilangan daya | 7.25 W |
| Suhu selama operasi | 0 … 60 °C |
| Format modul | Modul kompak S7-400 lebar tunggal |
| Kelas perlindungan | IP20 |
Aplikasi
- Komunikasi perangkat PROFINET: Berfungsi sebagai pengendali PROFINET IO untuk komunikasi dengan perangkat PN IO yang dapat dioperasikan.
- Komunikasi industri terbuka: Mendukung komunikasi terbuka melalui blok SEND/RECEIVE menggunakan koneksi ISO, TCP, dan UDP.
- Komunikasi dan routing S7: Mendukung komunikasi S7 dan routing S7.
Fitur Utama
- Antarmuka komunikasi: 2 antarmuka Industrial Ethernet dengan port RJ45 dan laju transfer 10 … 100 Mbit/s.
- Pengendali PROFINET IO: Mendukung operasi pengendali PROFINET IO untuk hingga 128 perangkat PN IO yang dapat dioperasikan, termasuk hingga 64 perangkat PN IO IRT.
- Fungsi komunikasi: Mendukung ISO, TCP, UDP, komunikasi S7, komunikasi terbuka menggunakan blok SEND/RECEIVE, routing S7, konfigurasi IP melalui DHCP/blok, dan ACL berbasis IP.
- Diagnostik dan manajemen jaringan: Menyediakan diagnostik berbasis web, dukungan MIB, SNMP v1, DCP, LLDP, redundansi cincin, manajer redundansi, dan MRP.
- Data kelistrikan: Catu daya: 5 V DC dari bus backplane; konsumsi arus tipikal: 1.4 A; kehilangan daya: 7.25 W.
- Instalasi dan perlindungan: Modul kompak S7-400 lebar tunggal; lebar 25 mm, tinggi 290 mm, kedalaman 210 mm; kelas perlindungan IP20; lapisan konformal.
Pertanyaan yang Sering Diajukan
1. Protokol dan fungsi komunikasi apa yang didukung 6AG1443-1EX30-4XE0?
Modul ini mendukung ISO, TCP, UDP, pengendali PROFINET IO, komunikasi S7, komunikasi terbuka menggunakan blok SEND/RECEIVE, routing S7, SNMP v1, DCP, LLDP, NTP, sinkronisasi waktu SIMATIC, dan MRP.
2. Berapa jumlah antarmuka jaringan dan konektor modul ini?
Modul ini memiliki 2 antarmuka Industrial Ethernet dengan port RJ45.
3. Berapa nilai catu daya dan daya modul?
Catu daya adalah 5 V DC dari bus backplane. Konsumsi arus tipikal adalah 1.4 A, dan kehilangan daya adalah 7.25 W.
4. Dimensi instalasi dan kelas perlindungan apa yang berlaku?
Modul ini adalah modul kompak S7-400 lebar tunggal dengan lebar 25 mm, tinggi 290 mm, dan kedalaman 210 mm, serta kelas perlindungan IP20.
