Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|

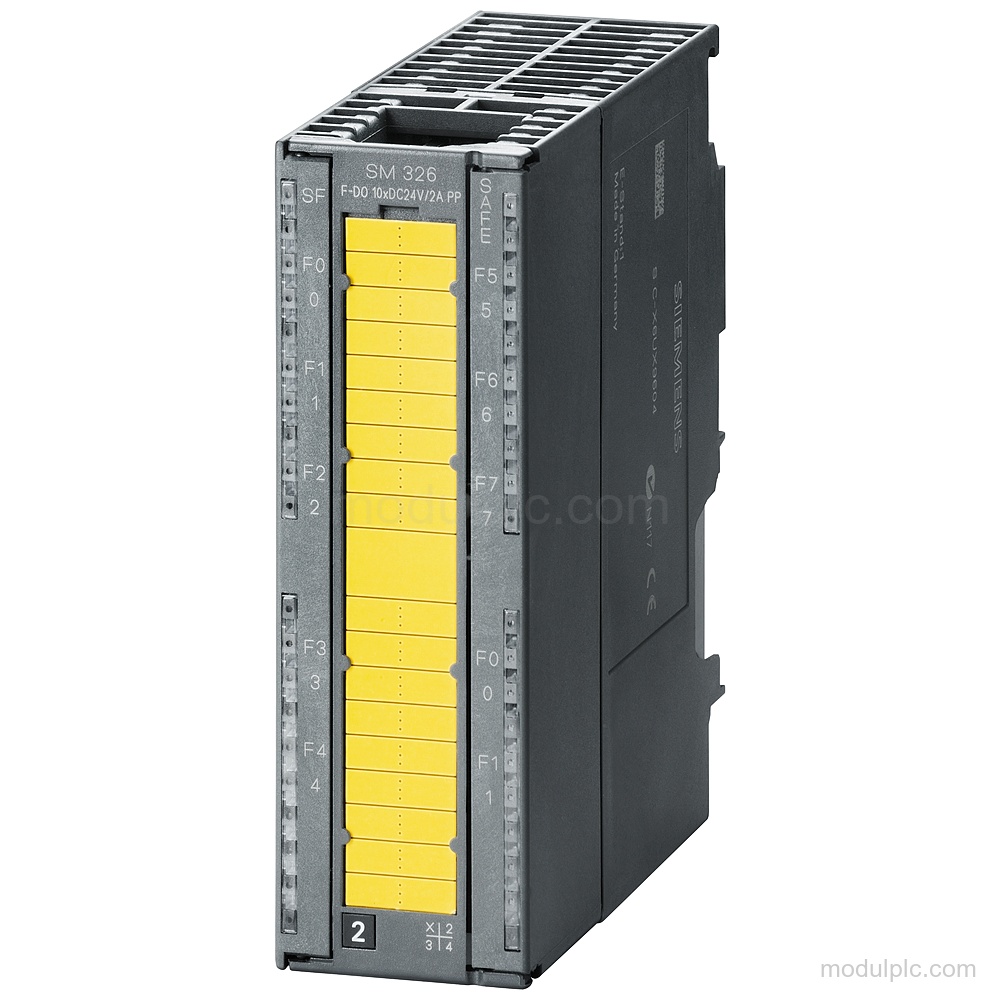

| Jenis modul | Modul output digital fail-safe SIPLUS S7-300 SM 326 |
| Berdasarkan | 6ES7326-2BF10-0AB0 |
| Jumlah output digital | 10 |
| Tegangan catu daya nominal | 24 V; 1L+ |
| Tegangan beban nominal | 24 V; 2L+, 3L+ |
| Arus output nominal untuk sinyal "1" | 2 A |
| Arus output yang diizinkan untuk sinyal "1", 0 hingga 40 °C | 7 mA hingga 2.4 A |
| Arus output yang diizinkan untuk sinyal "1", 40 hingga 60 °C | 7 mA hingga 2.4 A |
| Alarm diagnostik | Ya |
| Proteksi hubung singkat | Ya |
| Koneksi | 1x 40-pole |
| Pengelompokan pemisahan potensial | 5 kanal per grup |
Aplikasi
- Kontrol output digital fail-safe: Menyediakan kontrol output digital fail-safe untuk sistem SIMATIC S7F.
Fitur Utama
- Output digital fail-safe: Modul ini memiliki 10 output digital fail-safe untuk sistem SIMATIC S7F.
- Catu daya dan tegangan beban 24 V DC: Tegangan catu daya nominal adalah 24 V; 1L+. Tegangan beban nominal adalah 24 V; 2L+, 3L+.
- Arus output: Arus output nominal untuk sinyal "1" adalah 2 A. Rentang yang diizinkan adalah 7 mA hingga 2.4 A untuk 0 hingga 40 °C dan 40 hingga 60 °C.
- Diagnostik dan proteksi: Modul ini memiliki alarm diagnostik, informasi diagnostik yang dapat dibaca, indikasi operasi fail-safe, indikasi kesalahan grup SF (merah), dan proteksi hubung singkat.
- Pemisahan listrik: Output digital memiliki pemisahan potensial antarkanal, dalam grup yang terdiri dari 5 kanal, serta antara kanal dan bus backplane serta catu daya elektronik. Isolasi diuji dengan 370V selama 1 min.
- Koneksi dan lapisan: Koneksinya adalah 1x 40-pole. Modul ini memiliki lapisan konformal dan spesifikasi -25…+60 °C dengan 70° dengan konveksi paksa.
Pertanyaan yang Sering Diajukan
1. Jenis output apa yang dimiliki 6AG1326-2BF10-2AB0?
Modul ini memiliki 10 output digital fail-safe untuk sistem SIMATIC S7F.
2. Berapa tegangan catu daya dan beban modul ini?
Tegangan catu daya nominal adalah 24 V; 1L+. Tegangan beban nominal adalah 24 V; 2L+, 3L+.
3. Berapa arus output yang didukung?
Arus output nominal untuk sinyal "1" adalah 2 A. Rentang yang diizinkan adalah 7 mA hingga 2.4 A untuk 0 hingga 40 °C dan 40 hingga 60 °C.
4. Diagnostik dan proteksi apa yang tersedia?
Modul ini memiliki alarm diagnostik, informasi diagnostik yang dapat dibaca, indikasi operasi fail-safe, indikasi kesalahan grup SF (merah), dan proteksi hubung singkat.
5. Koneksi apa yang perlu diverifikasi sebelum inquiry?
Koneksi yang disuplai adalah 1x 40-pole; verifikasi koneksi ini saat meminta penawaran model-spesifik.
